Источник бесперебойного питания on-line, 10 000 VA серии MXPL (без АКБ) фаза 3:1

Нет отзывов
SNR
EndOfSale
Артикул:SNR-UPS-ONRT-10-MXPL31V2
Код товара: 14195
SNR

Источник бесперебойного питания, on-line, 10кВА/9кВт серии MPL. Коэффициент выходной мощности 0.9, ток заряда 10А, фаза 3:1. Выполнен в универсальном корпусе Rack/Tower.

Снят с продажи
Описание

Источник бесперебойного питания SNR обеспечивает защиту чувствительного электрооборудования от наиболее распространенных проблем с электропитанием, включая сбои электропитания, провалы, скачки напряжения, помехи на линии, сильные всплески напряжения, колебания частоты, гармонические искажения.

Сбои по электропитанию могут происходить в непредсказуемые моменты времени, качество электроэнергии также может меняться со временем. Проблемы, связанные с электропитанием опасны для ИТ-оборудования, они приводят к повреждению важных данных, потере несохраненных рабочих сеансов и поломке оборудования — все это может вылиться во многие часы простоя и дорогой ремонт. ИБП SNR легко решают данные проблемы, обеспечивая высокую надежность.

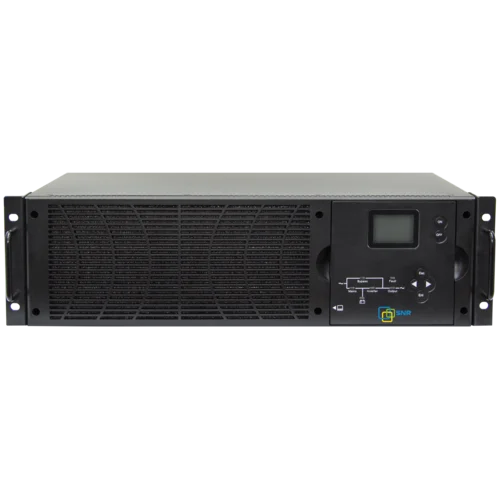

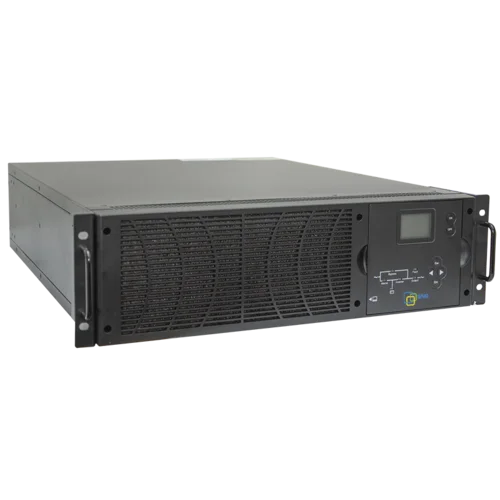

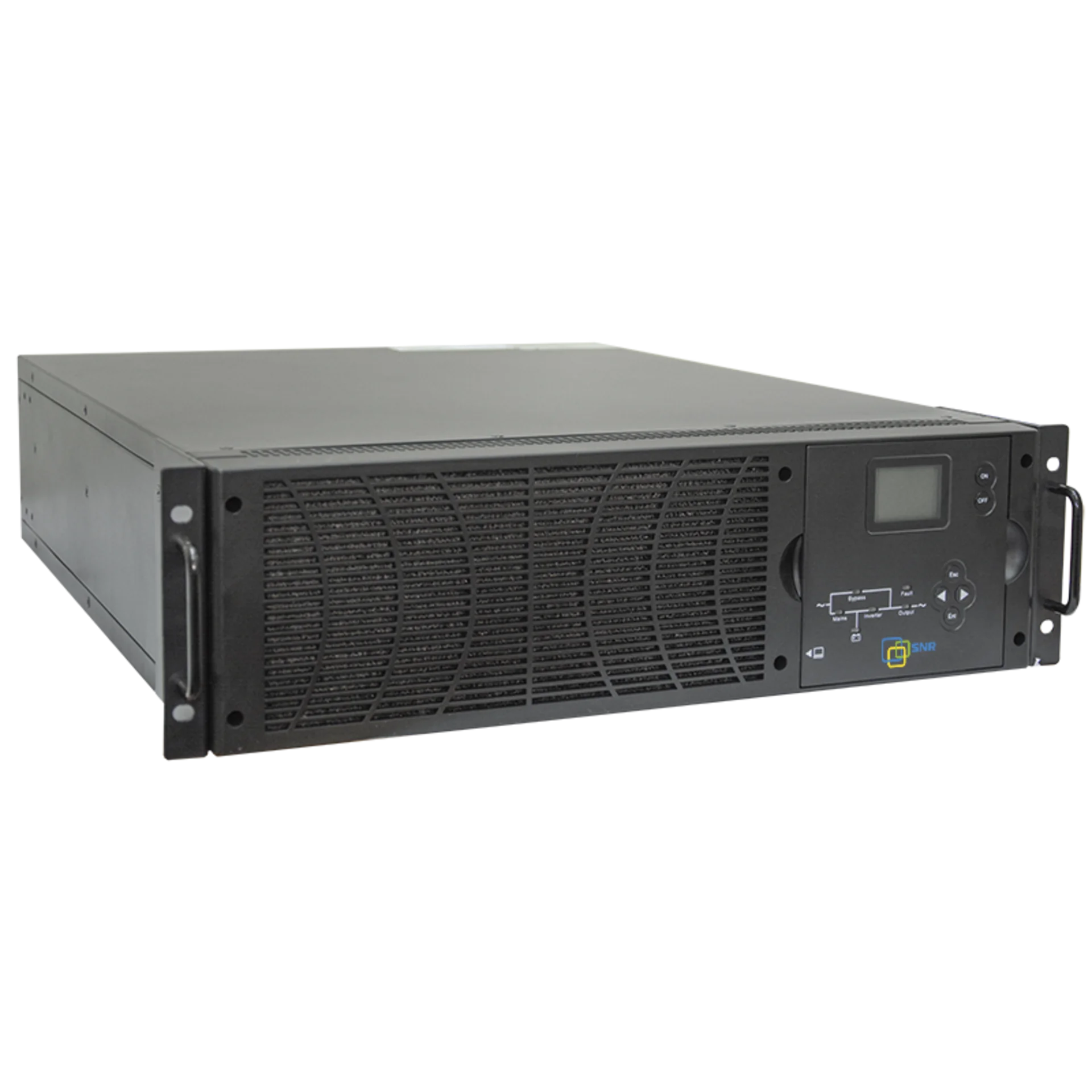

ИБП серии SNR-UPS-ONRT построены по схеме on-line с двойным преобразованием напряжения, обладают компактной архитектурой и отличаются высоким коэффициентом мощности и малыми гармоническими искажениями входного тока. Универсальный корпус Rack/Tower позволяет устанавливать ИБП горизонтально (в стойку) и вертикально.

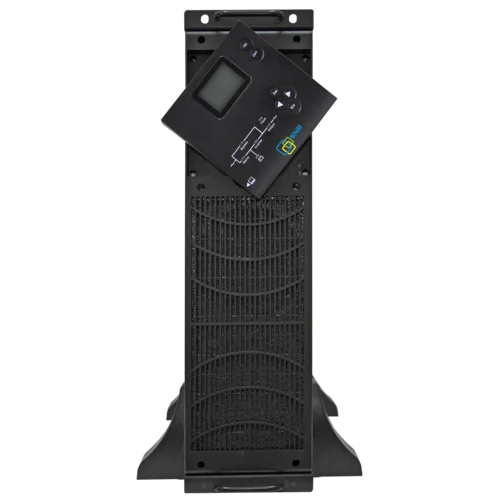

LCD дисплей может изменять свою ориентацию в соответствии с типом установки корпуса: вертикально или горизонтально. Для крепления в стойку источников бесперебойного питания SNR предлагаем вам универсальные салазки SNR-UPS-RK.

Данные источники бесперебойного питания идеально подходят для защиты серверов, групп серверов, телекоммуникационного, сетевого и промышленного оборудования, а также практически любых критичных к качеству электропитания нагрузок.

ИБП работает по технологии цифровой обработки сигнала (DSP), что обеспечивает высочайшую надежность и эксплуатационные характеристики при уникальной компактности устройства.

Уникальные возможности по управлению и мониторингу (порт RS-232, слот для WEB/SNMP - карты (опционально - приобретается отдельно), удаленное отключение и др.) делают SNR-UPS-ON незаменимыми при создании IT - инфраструктуры большого, среднего или малого предприятия.

Расширенный диапазон входного напряжения (208 - 478 В) позволяет реже использовать энергию батарей, что продлевает срок их службы. Входной коэффициент мощности, близкий к единице, исключает отрицательное влияние ИБП на входную электросеть, что в сочетании с уникальным диапазоном входной частоты обеспечивает высококачественное напряжение при питании не только от самой проблемной электросети, но и от генераторных установок.

Время автономной работы ИБП SNR-UPS-ONRT может быть увеличено с помощью максимум 4 батарейных блоков, дизайн и габариты которых аналогичны дизайну и габаритам ИБП.

Основные особенности:
  • Источники бесперебойного питания серии MXPLV2 выпускаются в модификациях с трех или однофазным входом и однофазным выходом, мощностью 6 и 10 кВА,

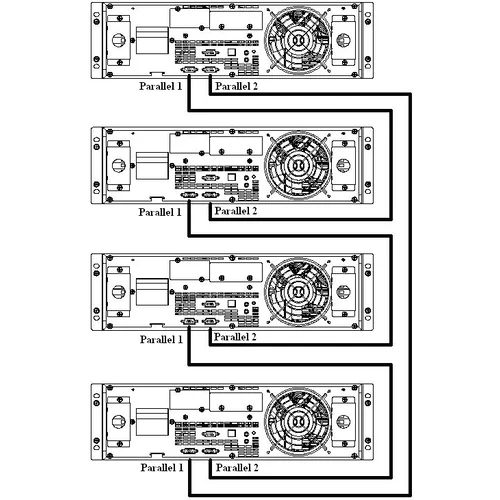

  • ИБП поддерживают возможность параллельного включения. Возможно подключение до 4 х ИБП параллельно. Обеспечивают резервирование по схеме до 3 + 1.
  • Онлайновая технология двойного преобразования напряжения обеспечивает полную защиту оборудования.
  • Коэффициент выходной мощности 0,7-0,9 (в зависимости от конфигурации батареи АКБ).
  • Трех или однофазный вход и однофазный выход
  • Полностью цифровая обработка сигнала (DSP), обеспечивает высокую точность.
  • Гибкая конфигурация батарей: 16/18/20
  • ИБП может совместно работать с генераторами.
  • Для увеличения срока службы аккумуляторов используется интеллектуальный трехступенчатый режим зарядки.
  • Поддерживает ECO режим. Функция «холодного старта».
  • Стандартные коммуникационные интерфейсы: один коммуникационный порт RS- 232, один коммуникационный порт USB, а также внутренний слот для установки карты SNMP.
  • Возможность увеличивать время автономной работы за счет использования до четырех дополнительных внешних блоков аккумуляторных батарей.
  • Функция экстренного отключения через порт дистанционного аварийного отключения питания (EPO - Emergency Power-off).
  • Вся важная информация отображается на экране устройства: мощность нагрузки и состояние аккумулятора отображаются в режиме динамических изображений.
  • Просто отслеживать процесс функционирования ИБП, когда ИБП выходит из строя, на дисплее отображается код ошибки, и оборудование можно восстановить в кратчайшие сроки при помощи таблицы кодов неисправностей. LCD дисплей может изменять ориентацию изображения в соответствии с типом установки корпуса: вертикально или горизонтально.
  • Размеры позволяют устанавливать ИБП в стандартную стойку 19ʺ и имеет высоту всего 3U.
Область применения:
  • Для офисных АТС;
  • Для серверов, групп рабочих станций с ответственным применением;
  • Для промышленного и телекоммуникационного оборудования.
Область применения:
  • Для офисных АТС;
  • Для серверов, групп рабочих станций с ответственным применением;
  • Для промышленного и телекоммуникационного оборудования.

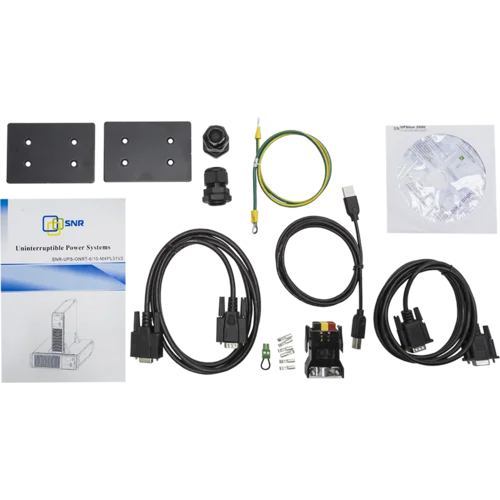

ИБП серии MXPL поступает в продажу со следующей комплектацией*:

Руководство пользователя 1шт
CD диск с программным обеспечением 1шт
USB кабель 1шт
Кабель RS232 1шт
Кабель для параллельного подключения 1шт
Гермоввод 2 шт
Провод заземления 1шт
Разъём для подключения батареи 1шт
Перемычка EPO 1шт
Съемные опорные ножки для установки в положение Tower 2 шт

*в зависимости от поставки комплектация может изменяться

Осциллограмма электрического сигнал на входе и выходе ИБП (желтый - на входе в ИБП, синий на выходе ИБП)

Характеристики
Характеристики
Тип ИБПOn-line
Мощность (ВА)10000
Мощность (Вт)9000
Фаза, вход3
Фаза, выход1
Эффективность (КПД) в режиме работы от сети92% на полной нагрузке
Напряжение на входе (В)208-478 В (AC)
Частота на входе (Гц)45 - 55 Гц (50 гц) или 55 - 65 Гц (60 Гц)

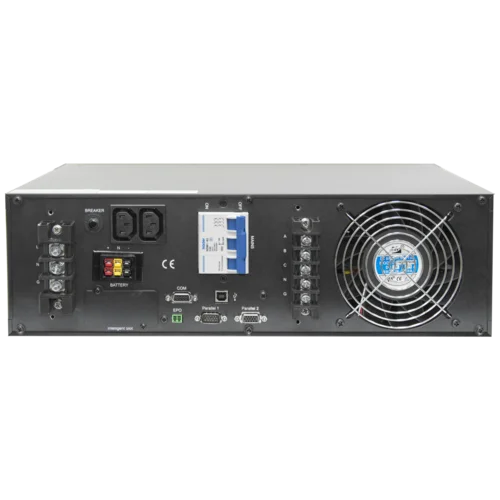

Входное соединениеКлеммный терминал: три фазы, нейтраль и заземление
Напряжение на выходе (В)230 В
Частота на выходе (Гц)50/60 ± 0,1% Гц
Тип и количество выходных розетокКлеммный терминал: одна фаза, нейтраль и заземление; IEC 320 C13 x 2
Напряжение АКБ (В)240 / 216 / 192
Вид АКБСвинцово-кислотные (внешние, заказываются отдельно)
Количество АКБ (шт)20
Коэффициент выходной мощности (PF)0,9
Время обеспечения резервным питанием при 50% нагрузкеЗависит от емкости внешних аккумуляторов
Ток заряда АКБ (А)10
Емкость АКБ (Ач)Зависит от емкости внешних аккумуляторов
Размеры ИБП ВхШхГ (мм)131×443×580
Вес ИБП, кг31
Температура эксплуатации, °Cот 0 до 40
Относительная влажность (%)0 – 95% (без конденсата)
Форм-факторRack Tower
Коммуникационный портUSB
Порт для параллельного подключения
SNMP порт
Сухие контакты (опция)
Максимальное количество линеек4
Общие
Без встроенных АКБДа
Документация и ПО
Сертификаты соответствия
Программное обеспечение и прошивки
Сопутствующие товары
Отзывы о товаре
Пока нет ни одного отзыва
0
Вопросы о товаре4
Рыбин Сергей
19.07.2024, 07:26
Добрый день! 1) Почему в ответе ранее вы пишите, что для подключения ИБП SNR-UPS-ONRT-10-MXPL31V2 не хватит автомата 16А? Этот ИБП подключается от 3фаз. В руководстве по эксплуатации на стр. 20 указано Номиналы трехполюсных автоматических выключателей (работа ИБП от трехфазной сети) для ИБП 10кВА автомат 16А. 2) Почему в руководстве по эксплуатации в разделе "3.6.2 Подключение ИБП сети электропитания" у вас указано "10 кВА ИБП - сечение жилы вводного кабеля 10 кв. мм."??? При работе от 3 фаз сечение кабеля 10кв.мм позволяет подключить 33кВт. Там же на стр. 18 вы указываете что для подключения ИБП 10кВА на ввод нужен кабель 16кв. мм и автомат 63А. Далее на стр. 20 указано Номиналы однополюсных автоматических выключателей (работа ИБП от одной фазы) 10кВА 32А, Номиналы трехполюсных автоматических выключателей (работа ИБП от трехфазной сети) 10кВА 16А. Везде разные сечения и номиналы автоматов!!!
NAG
19.07.2024, 11:58
Здравствуйте. К сожалению, в процессе редактирования документа часть лишней информации не была удалена, постараемся исправить. Что касается выбора автоматического выключателя на вводе... Поскольку у нас 3 фазы на входе и 1ф на выходе, При переключении ИБП в режим bypass вся нагрузка переключается на фазу А. Учитывая обстоятельство, что вся нагрузка в режиме bypass может пойти на одну фазу, будем считать ток по фазе 10000ВА/230В = 43,48А + ток зарядного устройства до 10А. В сумме примерно 54А. Соответственно автомат на 63А вполне должен подойти. По выбору сечения кабеля на вводе... С учетом тока 53А, в соответствии с ПУЭ-7 п.1.3.10-1.3.11 ДОПУСТИМЫЕ ДЛИТЕЛЬНЫЕ ТОКИ ДЛЯ ПРОВОДОВ, ШНУРОВ И КАБЕЛЕЙ С РЕЗИНОВОЙ ИЛИ ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ Подбор сечения осуществим для трех одножильных проводников, где рекомендуемым сечением при токе 60А будет 10мм.кв. Но, у нас выбран автомат на 63А, для которого оптимальным сечением будет являться кабель с медными жилами 16 мм.кв. Однако, придется оставить кабель 10мм.кв. чтобы его можно было зажать в клеммы ИБП.

Пользователь
15.12.2023, 08:20
Добрый день. Какое сечение кабеля должно быть для подключения ИБП SNR-UPS-ONRT-10-MXPL31V2? Автомат в щите 16А.
NAG
15.12.2023, 11:11
Здравствуйте. К сожалению для мощности 10кВА, автомата 16А не достаточно. 16А рассчитан на нагрузку в пределах 3,5 кВт. Пожалуйста рассмотрите возможность установить автомат большего номинала, если планируется нагрузка больше чем 3,5 кВт. Рекомендации по выбору защитных автоматических выключателей и сечению кабелей дана в руководстве пользователя в разделе 3.6.2 https://data.nag.wiki/SNR%20UPS/Manuals/User%20manual%206%20and%2010%20kVA%20MXPL31V2.pdf

Пользователь
07.10.2022, 11:39
Какие АКБ подходят для данного бесперебойника?
NAG
10.10.2022, 03:58
Добрый день К данному ИБП можно приобрести блок батарей SNR-UPS-BCRT-610-MPLV2 или любые аккумуляторы от 50Ач до 150Ач. Необходимо 20 штук для последовательной цепочки. Подобрать аккумуляторы можно в следующем разделе: https://shop.nag.ru/catalog/31339.elektropitanie/09851.akkumulyatory-dlya-ibp-i-stoek-pitaniya Если затрудняетесь с подбором, обратитесь к вашему менеджеру, мы вам посчитаем лучшее решение.

Пользователь
11.01.2022, 07:47
Как сделать чтобы в Байпасе снижалась скорость вентиляторов, или в идеале они вообще отключадись ?
NAG
18.01.2022, 06:07
Добрый день! К сожалению, скорость и отключение вентиляторов в режиме байпас не предусмотрены, так как аккумуляторы подзаряжаются даже в этом режиме.
