Крепление кабеля

На сегодняшний день оптический кабель находит все более широкое применение в различных областях телекоммуникации.

Применение оптических кабелей стало настолько широким, что практически вытеснило использование медного кабеля. Оптический кабель используется при разных видах протяжки сетей, для подключения всевозможных современных систем кабельного телевидения, сети Интернет, подключения всевозможных абонентских услуг и т.д. Кабель имеет массу преимуществ, в сравнении с медным. Однако его применение несет и ряд непростых проблем.
Главная из которых — это способ прокладки.

Одним из самых распространенных методов прокладки кабеля стал подвесной метод. Прокладка волоконно-оптического кабеля по воздуху на опорах наиболее простой способ организации ВОЛС.

Популярной товарной позицией при прокладке оптоволокна считается кабельная арматура. Крепление оптики играет далеко не последнюю роль в построении волоконно-оптических линий связи. Он осуществляется по стандартным монтажным схемам, во избежание риска повреждения волокон, особое внимание уделяется аккуратности и точности его выполнения. При осуществлении крепления запрещается подвергать кабель удару, перегибу, растяжению, а при монтаже воздушных линий значительному провисанию или натяжению, а также воздействию чрезмерно низких температур. Подобные действия могут привести к сбоям в работе оптических волокон, что существенно скажется на качестве передачи данных.

Для длительного срока эксплуатации подвесной линии необходимо правильно осуществлять подбор арматуры. Надежность и долговечность оптоволоконных линий связи в большой степени зависит от стойкости и качества элементов арматуры.

Крепление подбирают в зависимости от диаметра кабеля, расстояния между опорами, их расположения на местности, величины усилий на разрыв и т.д.

Основные методы монтажа подвесного оптического кабеля:

натяжной;
поддерживающий.

Натяжной метод основан на применении анкерных и спиральных зажимов.

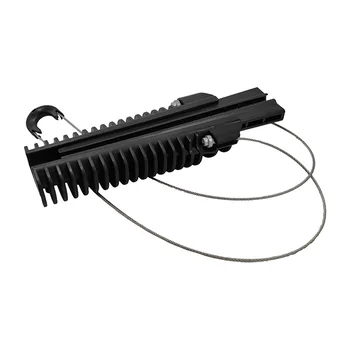

Анкерные зажимы
Задача которых заключается в жестком креплении кабеля на опорах. Зажимы устанавливаются в начале и конце трассы, на ее поворотах. Кроме того, могут использоваться в нескольких точках посреди длинного прямолинейного участка, в местах значительной растягивающей нагрузки на кабель, при перепаде высот точек крепления и т.п.

Конструктивно анкерный зажим состоит из высокопрочного корпуса устойчивого к УФ, невыпадающих клиньев и стального нержавеющего троса.

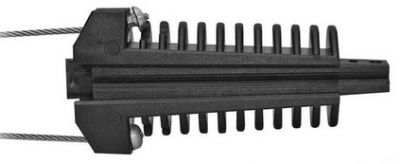

Зажимы натяжные 806-01-35, 806-01-69 (анкерные, клиновые) предназначены для крепления и удержания в натянутом состоянии кабелей типа «8» (с несущей стальной проволокой или тросом). Зажим натяжной 806-01-73 (анкерный, клиновой) предназначен для крепления и удержания в натянутом состоянии кабелей Alpha Mile типа Flat DROP.

У нас на сайте вы можете найти зажимы с клиньями оснащенными металлическими зубьями для кабеля с несущим элементом тросом и без зубьев для кабелей с несущим элементом проволокой или стеклопрутком, а также анкерные зажимы для FTTH кабелей.

Ключевыми достоинствами анкерных зажимов являются:

высокая прочность;
надежность фиксации;
компактность и простота в обращении;
скорость монтажа линии ВОЛС.

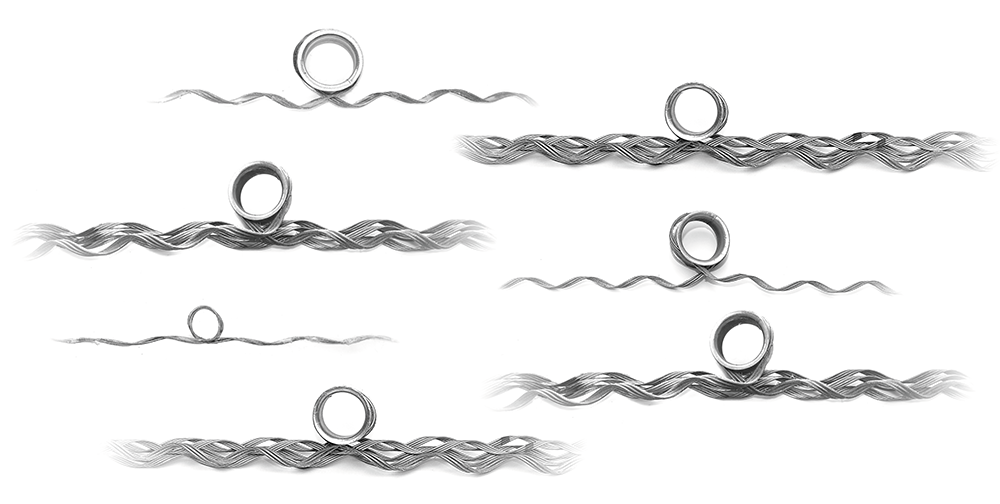

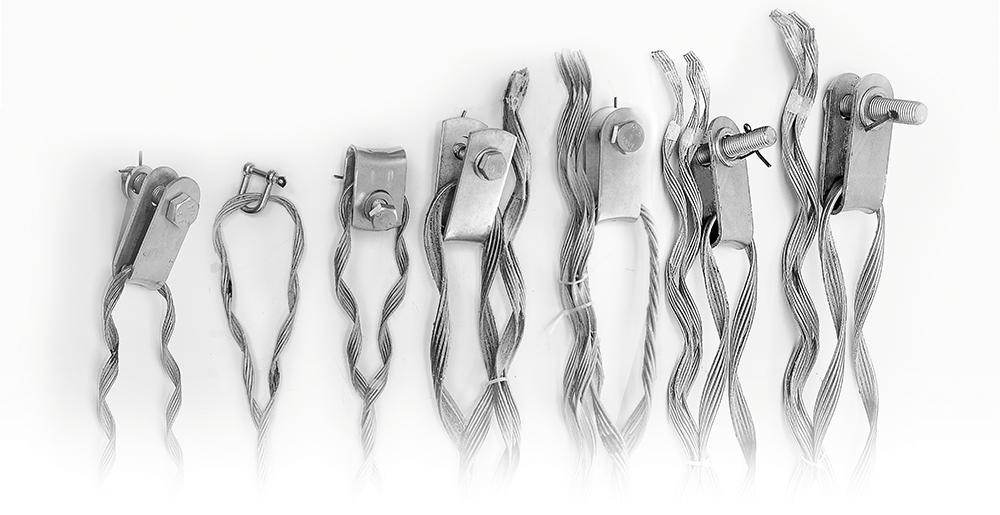

Спиральные зажимы — предназначены для анкерного крепления самонесущего оптического кабеля (ADSS), монтируемого на линиях городского электрохозяйства (уличного освещения, наземного электротранспорта), элементах зданий и сооружений при длине пролетов более 100м. Крепеж состоит из протектора — для защиты оболочки кабеля от повреждения, силовой спирали и коуша.

Протектор предназначен для защиты оптического кабеля от механических повреждений и равномерно распределяет силу сдавливания зажима на кабель.

Силовая спираль состоит из одного или более спиралей, выполненных из нержавеющих металлических проволок, соединенных между собой специальным раствором, покрытым с внутренней стороны абразивом.

Коуш представляет собой металлическую основу с помощью которого осуществляется крепление зажима к опоре.

Выпускается множество модификаций для различных длин пролета, загрузки и прочности заделки кабеля.

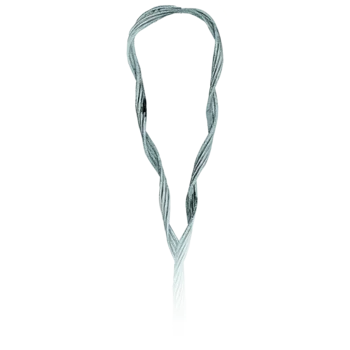

В НАГ вы можете купить спиральные зажимы как с протектором, так и с коушом: SNR-НСО-4-3,1/4,0К , SNR-НСО-4-4,6/5,5К, SNR-ПСО-4-5,3/6,0 , SNR-НСО-8-11,8/13,8К, SNR-НСО-8-11,8/13,8К, SNR-НСО-15-13/13,7П, SNR-ПСО-15-13,5/14,5П и т.д.

Основными достоинствами спиральных зажимов являются:

надежность;
защита от механических повреждений;
долговечность;
гашение вибраций за счет специальной конструкции;
специальный абразивный состав позволяет кабельной арматуре выдерживать большие нагрузки на кабель;
конструкция спирального зажима предохраняет от перегибов и перетираний;
простой и быстрый монтаж.

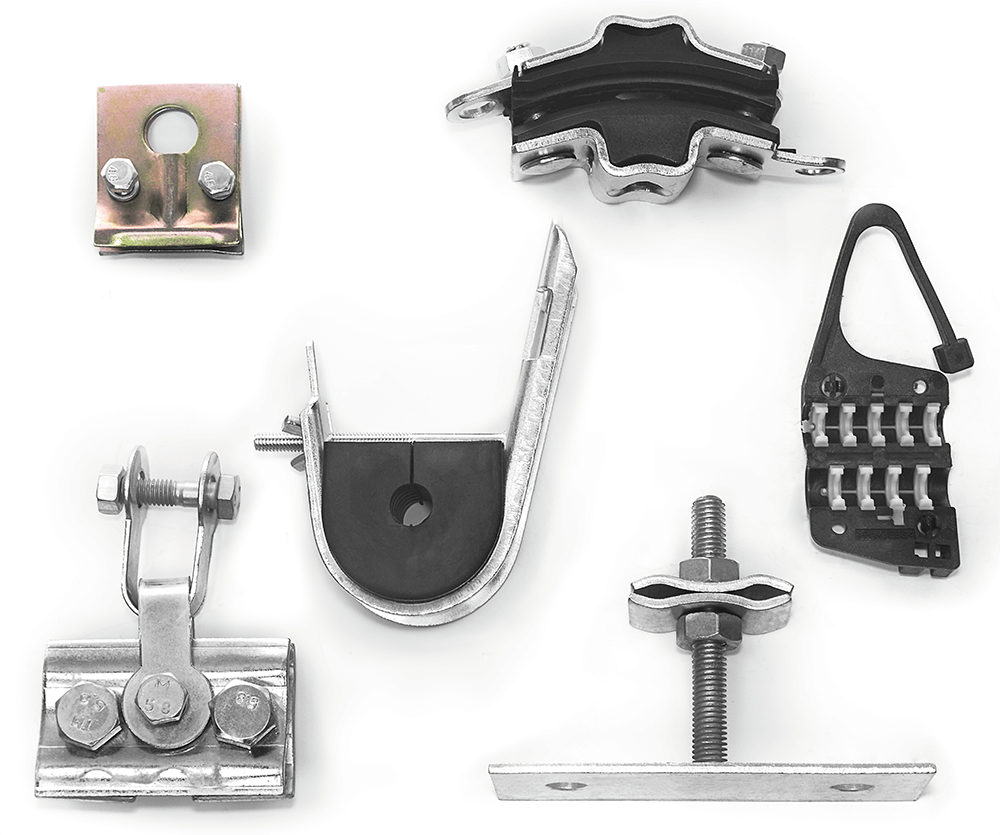

Поддерживающие зажимы используются для подвеса самонесущих оптических кабелей ADSS и кабелей типа “8” на промежуточных и угловых опорах воздушной линии электропередачи, связи, городского электрохозяйства (уличного освещения, наземного электротранспорта),
элементов зданий и сооружений при длине пролетов до 100 метров и углах поворота трассы до 25°.

Для того чтобы правильно выбрать поддерживающие зажимы, важную учитывать тип кабеля и диаметр несущего элемента. Кроме того, необходимо оценить место выполнения монтажа, особенности крепления, и верно рассчитать максимальное растягивающее усилие.
Соблюдение всех рекомендаций по монтажу позволяет избежать деформаций всей навесной линии.

В shop.nag.ru вы можете найти прочные, многофункциональные узлы крепления и сопутствующие элементы монтажа.

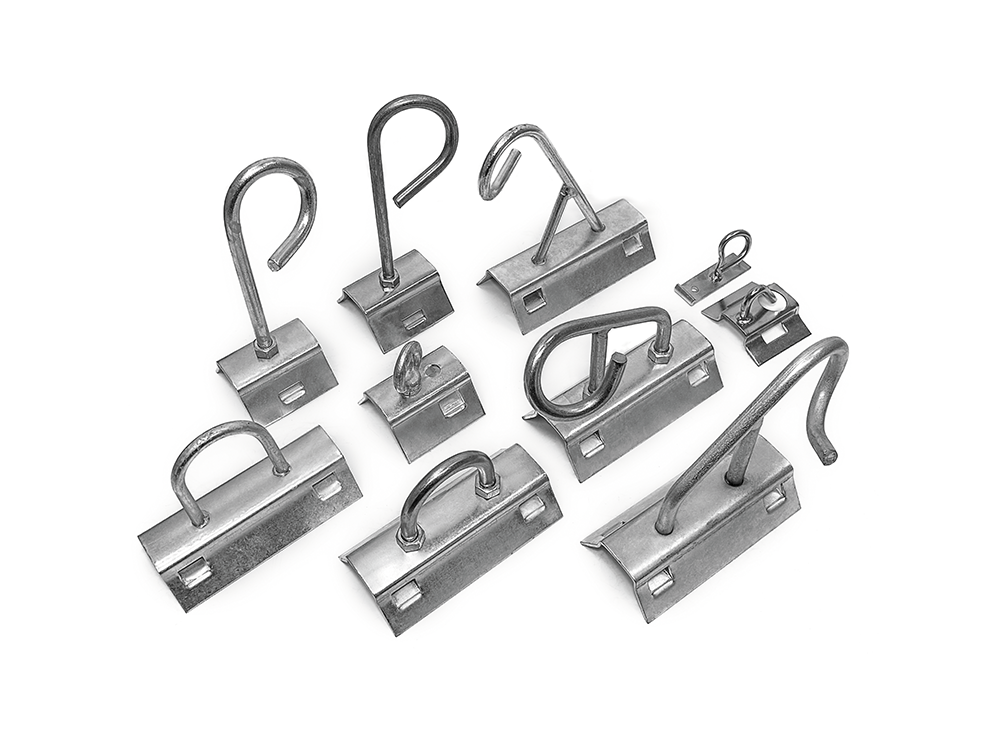

Узел крепления – очень важные компоненты в монтаже подвесного кабеля, с их помощью обеспечивается прикрепление различных типов зажимов к столбам, зданиям, стенам.
Узлы крепления необходимы для установки анкерных или поддерживающих зажимов самонесущих ОК и для подвески оптического кабеля с выносным силовым элементом типа «8» на промежуточных опорах воздушных линий электропередач, связи, городского электрохозяйства (уличного освещения, наземного электротранспорта).

Наши узлы крепления соответствуют государственным стандартам, что гарантирует многолетнюю беспроблемную эксплуатацию.

С помощью клещей натяжных, монтажной ленты и скрепы, используемых в комплекте с узлами крепления кабеля, его можно закрепить не только на столбах и опорах прямоугольного сечения, но и монтировать его на столбы с круглым сечением, или на опоры имеющие острые, выступающие углы. Наши узлы крепления, отвечают всем требованиям и нормам, которые применяются к материалам для воздушных линий связи.

В компании НАГ вы можете купить анкерные, спиральные, поддерживающие зажимы, узлы крепления и сопутствующие товары — коуши, анкеры распорные, талрепы, зажимы для троса и другие необходимые товары для монтажа оптического кабеля.
