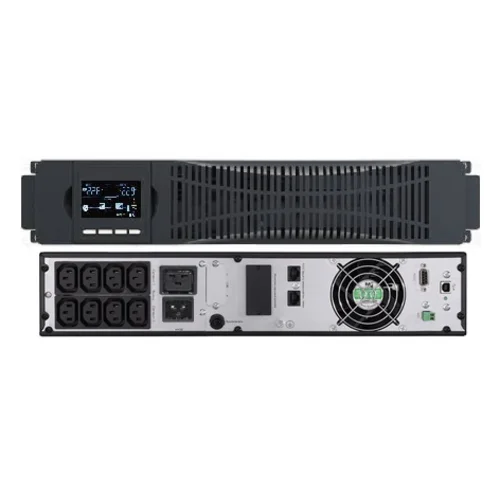

Источник бесперебойного питания он-лайн SNR ELEMENT II 3000ВА/3000Вт (PF-1.0), 1ф:1ф (220-240В), 72В (DC), без АКБ (ток заряда 6А)

Здравствуйте. Модель SNR-UPS-ONRT-3000-X72 больше рассчитана на работу с внешними аккумуляторными батареями емкостью от 50 до 80Ач. Из за повышенного тока ЗУ (6А) лучше подключать минимум 2-3 блока батарей SNR-UPS-BCRT-S72, при этом сами блоки батарей к сети питания подключать не следует, они будут заряжаться от самого ИБП. Для работы с блоками батарей лучше использовать модель SNR-UPS-ONRT-3000-S72. Что касается расчета токов... 1. Активная мощность, потребляемая от сети для питания нагрузки: P_нагр_сеть = P_нагр / КПД_ИБП P_нагр_сеть = 3000 Вт / 0,92 ≈ 3261 Вт 2. Мощность заряда на стороне постоянного тока: P_зар_DC = U_бат × I_зар P_зар_DC = 72 В × 6 А = 432 Вт 3. Активная мощность, потребляемая от сети для заряда: P_зар_сеть = P_зар_DC / КПД_заряда P_зар_сеть = 432 Вт / 0,85 ≈ 508 Вт 4. Суммарная активная мощность от сети (наихудший случай): P_сеть_общ = P_нагр_сеть + P_зар_сеть P_сеть_общ = 3261 Вт + 508 Вт = 3769 Вт 5. Действующее значение тока от сети: I_сеть = P_сеть_общ / U_сеть I_сеть = 3769 Вт / 230 В ≈ 16,4 А 6. Рекомендации по подключению Автоматический выключатель: Учитывая длительную работу с током около 16,5 А и возможные пусковые броски (заряд конденсаторов, запуск вентиляторов), рекомендуется установить автомат 20 А с характеристикой C. Автомат на 16 А будет работать на пределе и может отключаться при незначительных перегрузках или при повышенной температуре окружающей среды. Сечение питающего кабеля: Для тока до 20 А и однофазной сети 230 В при стандартных условиях прокладки (в стене, в кабель-канале) минимальное сечение медной жилы — 3×2,5 мм². Однако при длительной работе с нагрузкой, близкой к максимальной, и для уменьшения потерь лучше использовать 3×4 мм². Если кабель будет проложен в пучке или в помещение повышенные температуры, выбирайте 4 мм². Тип кабеля: Стационарная проводка — ВВГнг-LS (медь, 3 жилы). Отдельная линия: ИБП такой мощности обязательно подключается отдельной линией от щитка, не допускается совместное использование с другими мощными потребителями. 7. Примечание Указанный ток 16,4 А — максимальный расчётный. В реальной эксплуатации он будет достигаться только в моменты, когда одновременно: -нагрузка на ИБП составляет полные 3000 Вт (активных), -аккумуляторы разряжены и заряжаются максимальным током 6 А. В большинстве случаев ток будет меньше. Тем не менее, питающая сеть и защита должны быть рассчитаны на этот режим.

Здравствуйте. К сожалению мы не можем по своему усмотрению менять спецификацию завода изготовителя. Не может быть сомнений в заявленных характеристиках оборудования, т.к. кроме рынка РФ это оборудование поставляется в том числе и на международные рынки и, если бы технические характеристики не соответствовали заявленным, завод-изготовитель завалили бы рекламациями и жалобами, но, этого не происходит, потому, что с характеристиками все в порядке. В вашем же случае, нет информации о: характере нагрузки, методах измерений, средствах измерения, выполненных расчетах. Возможно не были учтены некоторые моменты, что привело к искажению итоговых результатов и ввело в заблуждение. Теоретический расчет времени автономии с новыми АКБ, при температуре 25 град. может выглядеть следующим образом. T = Сакб * Uакб сумм. * Кпд * Кгр * Кде / P где: T - время автономии, Час Сакб — ёмкость подключенных батарей, Ач Uакб сумм. — напряжение батарей суммарное, В P - мощность нагрузки, Вт Кпд - коэфф. мощности ИБП Кгр - коэфф. глубины разряда батарей Кде - коэфф. доступной емкости T = 100 * 72 * 1 * 0,8 * 0,8 / 1500 = 3,072 час. Значения полученные при расчете по этой формуле были очень близки к практическим замерам времени автономии. В случае расхождения практических измерений с расчетными, надо обратить внимание на характер нагрузки и ее реактивную составляющую.
