VoIP шлюзы FXS/FXO
VoIP-шлюз (Voice over IP-шлюз) — устройство, для осуществления взаимодействия между сетями телефонии различных типов (аналоговой, сотововой, IP-телефонии)
Принцип работы
VoIP-шлюз – это устройство, которое преобразует телефонный трафик TDM (который передается из ТфОП) в цифровые IP пакеты (для передачи их по IP сети). IP-шлюз также может преобразовывать цифровые IP пакеты в трафик TDM телефонии для передачи через PSTN (PSTN – коммутируемая телефонная сеть общего пользования). Для транспортировки пакетов с данными этот тип устройства использует протокол SIP (Session Initiation Protocol).
Устройство выступает мостом между IP сетью и PSTN. В зависимости от того, где образуется голосовой трафик, шлюз преобразует его в нужный тип и передает к сети назначения (IP или PSTN)
Телефонные шлюзы FXS/FXO (FXS/FXO VoIP GateWay) предназначены для обеспечения взаимного сосуществования аналоговой телефонии и набирающей популярность в наши дни IP телефонии. Например, клиент имеет аналоговый телефонный номер, к которому привязано множество деловых контактов, поэтому этим номером целесообразно пользоваться и в будущем. Однако, в связи с расширением бизнеса, клиент хочет приобрести дополнительные телефонные номера. На сегодняшний день, более разумно в плане цены и гибкости приобрести не аналоговые, а VoIP номера. Возникает необходимость пользоваться и аналоговой и IP-телефонией. В данной ситуации на помощь придет FXO-шлюз: VoIP номера клиент легко скоммутирует непосредственно в свою Ethernet/IP сеть (без котрой сейчас уже немыслимо ни одно предприятие), а существующий аналоговый номер от оператора ТфОП (PSTN) подключит в FXO-порт своего телефонного шлюза, а LAN и WAN порты шлюза задействует для коммутации со своей локальной сетью или для связи с удаленными филиалами через интернет, соответственно.
Итак, стало ясно, для чего нужен порт FXO: к FXO порту мы подключаем линию от провайдера аналоговой телефонии (ТфОП). Теперь нужно понять назначение портов FXS на VoIP-шлюзах. Для этого разовьем пример, который приведен выше. Очевидно, что до внедрения VoIP FXO-шлюза, аналоговая телефонная линия с номером была подключена к какому-то терминальному оборудованию - либо в аналоговую АТС, либо в аналоговый телефонный аппарат (ТА). Это оборудование (АТС и ТА) несовместимо с Ethernet/IP сетями. Его придется заменить на соответствующее IP оборудование. Однако, если оказ от аналоговых телефонных аппаратов и АТС по каким-то причинам невозможен, нужно обеспечить для этих устройств порты FXS. Для этого испольуется телефонный шлюз с портами обоих типов FXO и FXS. Порты FXS иммитируют сигнал с телефонной станции, с которых в АТС или ТА постпают стандартные уровни телефонных пульсирующих сигналов для передачи звука, сигнала дозвона и другие. Соответственно, существующее аналоговое терминальное клиентское оборудвание (АТС или ТА) подключается в порты FXS VoIP-шлюза.
Существует интересный сопсоб применения FXS/FXO шлюзов в качестве "удлинителя" аналоговой телефонной линии через IP-сеть (или интернет). Схема изображена на картинке ниже. Статья по настройке телефонных шлюзов SNR-VG для реализации такого решения находится тут.
Цифровой SIP шлюз:
- используется для подключения IP АТС к цифровым голосовым линиям (таким как T1/E1/BRI)
- передает голосовой трафик согласно протоколам ISDN/SS7/QSIG
Этот тип шлюза также может использоваться для подключения традиционной системы АТС к IP сети.

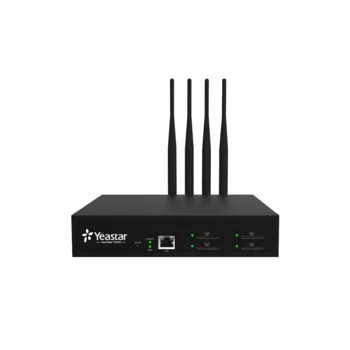

GSM SIP шлюз - отправляет вызовы из сети IP-телефонии на линии PSTN и передает голосовой трафик оператору сотовой связи. Данный тип шлюзов содержит специальные слоты для установки SIM-карт, что позволяет звонить на номера мобильных телефонов по тарифам соответствующей компании сотовой связи.
