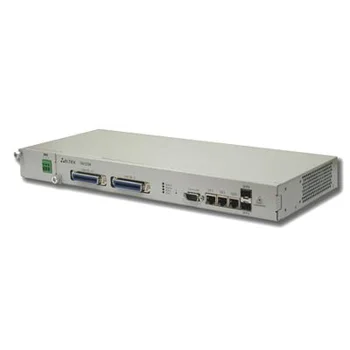

Аналоговый шлюз (Voice over IP-шлюз) – это устройство, которое позволяет подключить телефонные аппараты или офисные АТС к сети интернет для передачи голосового трафика. VoIP-шлюз преобразовывает аналоговый сигнал в IP и обратно.

Типы портов аналоговых VoIP-шлюзов:

• FXO порты;
• FXS порты.

Для разбора функций каждого типа рассмотрим два примера:

Пример 1

Клиент имеет аналоговую телефонную линию местной АТС с номером, к которому привязано множество деловых контактов, поэтому этот номер необходим для работы в будущем, и отказываться от него нельзя. Кроме того, клиент расширяет бизнес и приобретает дополнительные телефонные номера. Так как на сегодняшний день более целесообразны в плане цены и гибкости не аналоговые, а VoIP номера, клиент приобретает именно их. В такой ситуации возникает потребность использования и существующего аналогового телефонного номера, и новых приобретенных VoIP номеров, то есть и аналоговой, и  IP-телефонии.

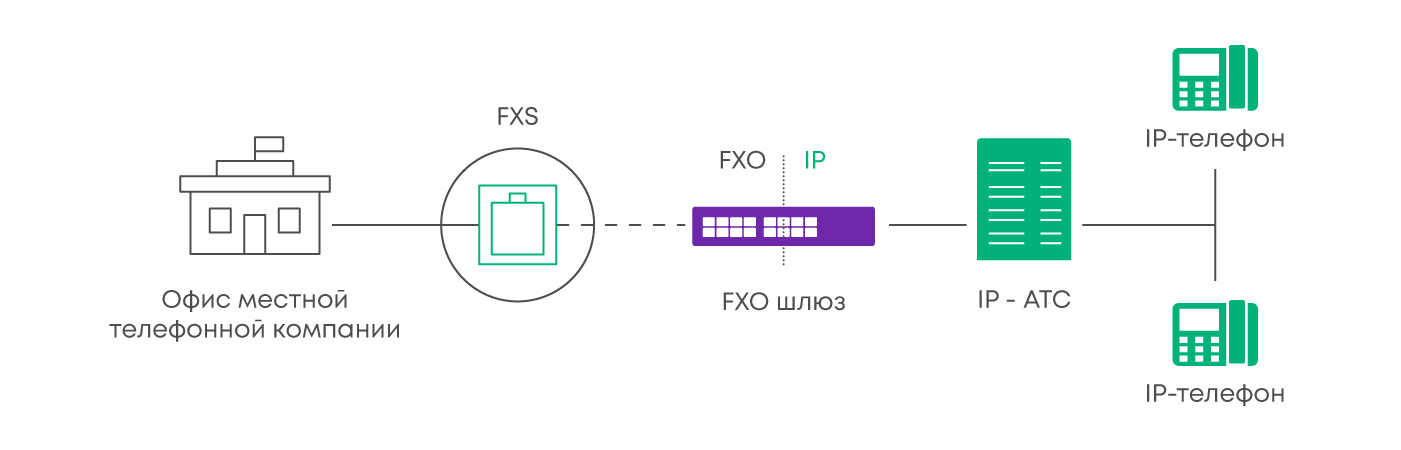

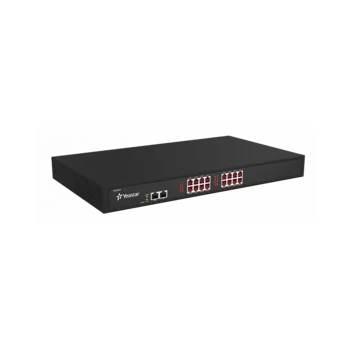

Для организации работы такой сети необходим FXO-шлюз. Приобретенные VoIP номера клиент может легко скоммутировать непосредственно в свою IP-сеть, а существующую аналоговую линию подключить к FXO-порту телефонного шлюза, который будет преобразовывать голосовой трафик из аналоговой сети в цифровые сигналы и отправлять их по IP-сети. Таким образом, обе сети буду взаимодействовать друг с другом. Теперь стало ясно, для чего нужен FXO-шлюз: он преобразует аналоговые сигналы от телефонной станции в цифровые сигналы, понятные IP-сети.

Теперь необходимо разобраться в назначении портов FXS. Для этого рассмотрим другой пример.

Пример 2

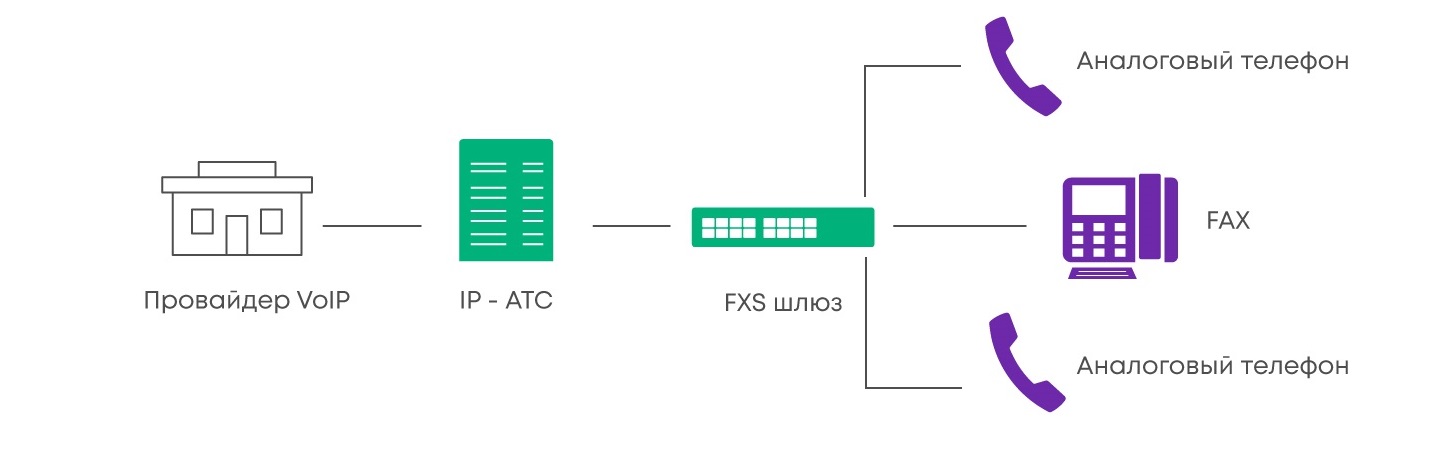

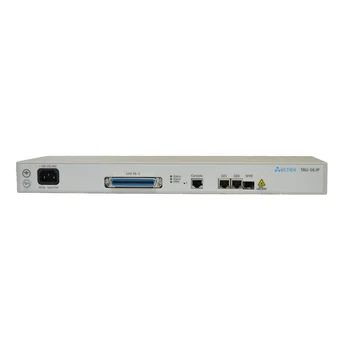

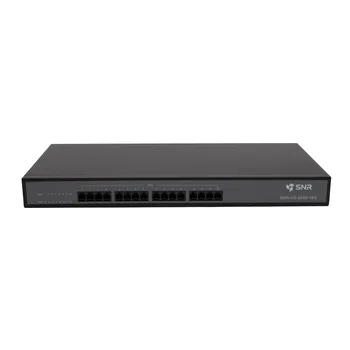

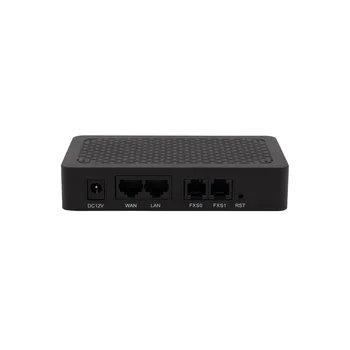

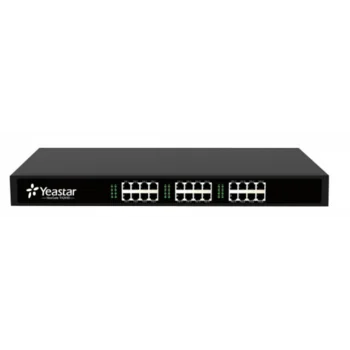

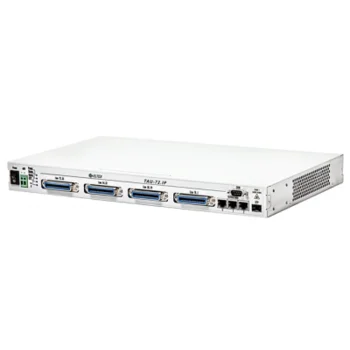

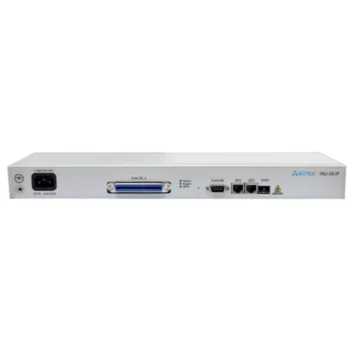

У клиента есть IP-АТС с VoIP номерами и несколько аналоговых телефонных аппаратов, от использования которых по каким-либо причинам он отказаться не может. Клиент хочет, чтобы звонки по номерам IP-АТС приходили на имеющиеся аналоговые телефонные аппараты. Так как данные телефоны не совместимы с IP-сетью, и заменить их на IP мы не можем, для решения задачи клиенту необходимо установить VoIP-шлюз с FXS-портами, к которым и будут подключаться аналоговые телефоны. FXS-шлюз будет преобразовывать цифровые сигналы, приходящие от IP-АТС, в стандартные аналоговые сигналы, которые обычно приходят на телефонный аппарат от аналоговой АТС, и тем самым обеспечивать взаимодействие двух сетей.

Таким образом, FXS-шлюз необходим для преобразования цифровых сигналов от IP-АТС в сигналы, понятные клиентскому аналоговому оборудованию.

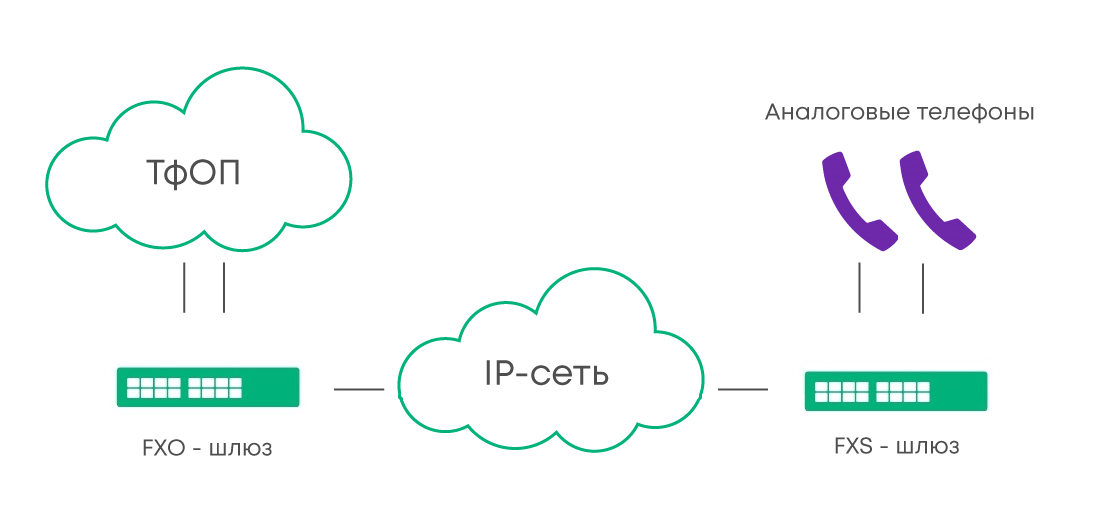

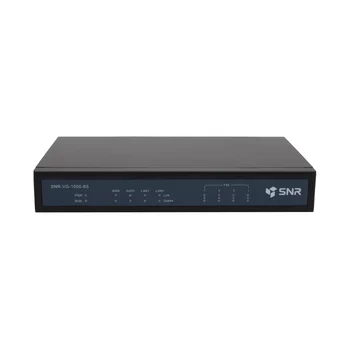

Существует способ применения FXS/FXO шлюзов в качестве "удлинителя" аналоговой телефонной линии через IP-сеть. Схема изображена на картинке ниже. Статья по настройке телефонных шлюзов SNR-VG для реализации такого решения находится тут.
