Адаптеры оптические

Адаптеры оптические

Оптический адаптер (оптическая розетка) — механическое устройство предназначенное для обеспечения разъёмного соединения оптических шнуров с коннекторами одного или разных типов в коммутационно-распределительных устройствах, активном сетевом оборудовании и измерительных приборах. Они обеспечивают надёжный контакт и стабильное разъёмное соединение.

Различают следующие типы оптических адаптеров:

• проходные, предназначены для обеспечения разъёмного соединения оптических шнуров с коннекторами одного типа в коммутационно-распределительных устройствах, активном сетевом оборудовании и измерительных приборах. Обозначение соединительных адаптеров соответствует типу подключаемых коннекторов (FC, SC, LC, ST и т. д.);

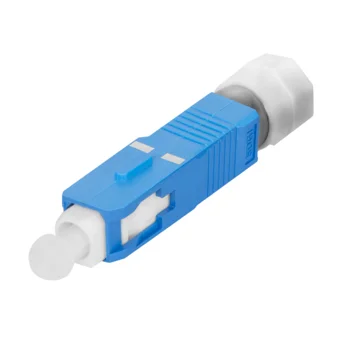

• переходные, используются для соединения оптических шнуров с коннекторами разных типов (например FC/SC) при соединении активного сетевого оборудования с ранее проложенными сетями.

Оптические адаптеры имеют металлический или пластиковый корпус. Для надежной фиксации коннекторов используются стандартные для каждого типа разъемов фиксаторы, а пазы под "ключ" предохраняют феррулы соединяемых коннекторов от осевого сдвига.

Оптические адаптеры позволяют с высокой точностью соединять и центрировать относительно друг друга коннекторы SС, LC, FC, ST, а так же различные их сочетания. Для обеспечения точности соединения используются специальные втулки — центраторы, которые для многомодовых адаптеров (MM, Multi-Mode) обычно изготавливаются из бронзы, а для одномодовых (SM, Single-Mode) – из керамического материала.

В адаптерах для соединения коннекторов с различающимися диаметрами феррул (SC-LC, LC-FC) используются два центратора и корпус с точной геометрией.

Оптические адаптеры обладают следующими техническими характеристиками:

• максимальный показатель потерь, которые могут быть внесены в канал – до 0,2 дБ;
• вносимые потери могут иметь разнос до 0,1 дБ;
• температурный режим, в котором гарантируется качественная работа: от +75 до -40°С;
• рекомендуемая температура хранения: от +75 до -40°С.

Все адаптеры изготовлены с высокой точностью, из качественных материалов, что обеспечивает надежное соединение разъемов и низкий уровень вносимых потерь.

Компания НАГ поставляет высококачественное оборудование для построения оптических линий связи — у нас вы можете приобрести оптические адаптеры любых типов, есть возможность производство изделий под заказ.
