MPO/MTP системы высокой плотности

MPO/MTP

В кабельной инфраструктуре центров обработки данных все шире используются оптические кабельные системы. Увеличение количества прокладываемых в ЦОДе оптических волокон наряду с повышением компактности устанавливаемого сетевого оборудования привело к появлению новых типов многоволоконных разъемов MPO (Multi - Fiber Push-On) – это оптический коннектор с много волоконным наконечником типа MT (Mechanical Transfer), имеющим отверстия под несколько оптических волокон (чаще 8,12 или 24).

Стремительный рост объемов информации, поступающей в ЦОДы, перерабатываемой и хранимой ими, стал толчком для создания  высокопроизводительных протоколов передачи данных и систем на их основе.
SNR предлагает кабельные системы сверхвысокой плотности (> 40 LC Duplex на 1U) с удобной организацией кабелей.

Модульность, гибкость, простота обслуживания и высокая плотность подключения имеют большое значение для безопасной и надежной передачи информации в ЦОД.

Системные решения SNR позволяют создать качественную инфраструктуру с минимальными потерями, позволяющие рационально использовать рабочее пространство ЦОД, обеспечивать удобство коммутации и высокую надежность передачи данных на высоких скоростях.

Основное применение:

• Оперативная Plug & Play организация зон распределения подсистем ЦОД и высокоплотных СКС;
• Коммутация приложений Gigabit Ethernet, Fiber Channel, 10G Ethernet и т.д.;
• Подключение активного оборудования по схеме Interconnect или Crossconnect;
• Переход от много волоконных MTP/MPO к стандартным оптическим разъемам;
• Поддержка передачи на основе параллельной оптики (40/100 Гбит/с);
• Создание систем с возможностью гибкой реконфигурации;
• Компоненты собраны и протестированы в заводских условиях, что гарантирует высочайшую надежность и пропускную способность.

Решение SNR отвечает современным требованиям больших дата - центров, так и аппаратных помещений, где устанавливаются оптические кроссы.

Свойства системы MPO:

• ​Минимальное время развертывания – «подключил и готово!»;

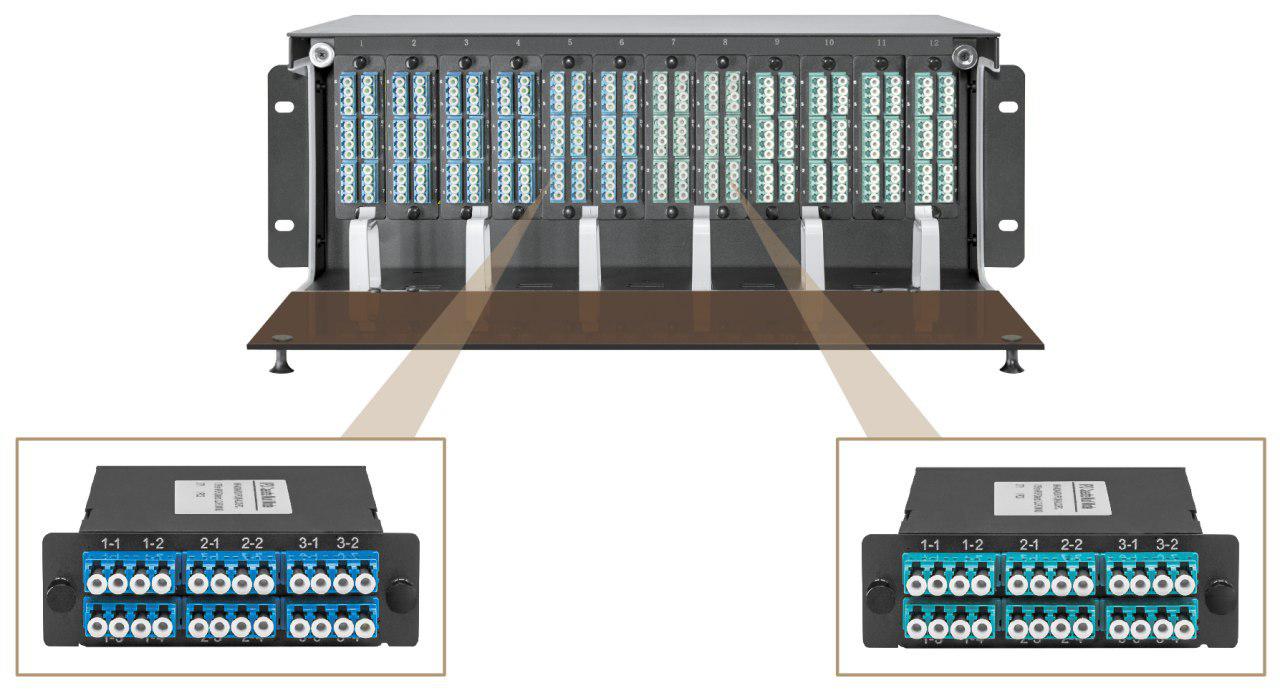

• Высокая плотность монтажа – системы позволяют распределить и подключить до 1728 оптических волокон на 4U, сэкономить место и снизить эксплуатационные издержки в ЦОДах;
• Минимальное заполнение кабельных трасс, не создает препятствий для циркуляции воздушных потоков;
• Способствует более эффективному охлаждению оборудования и снижению энергопотребления;
• Возможна установка кассет с одномодовыми и многомодовыми портами.

В состав системы входят:

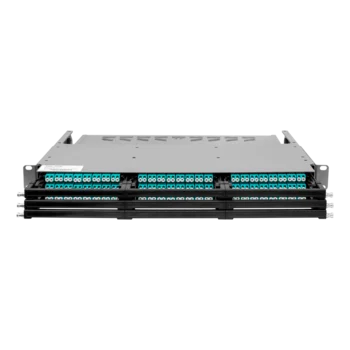

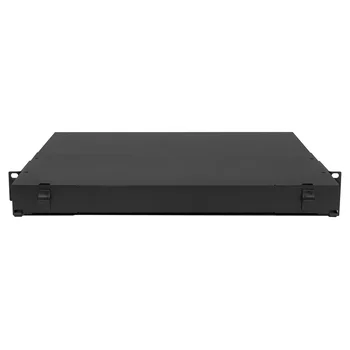

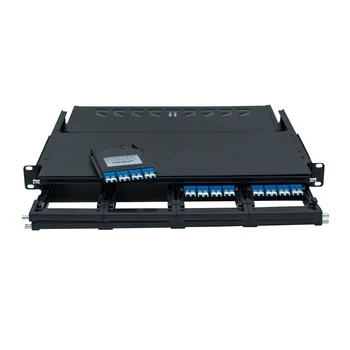

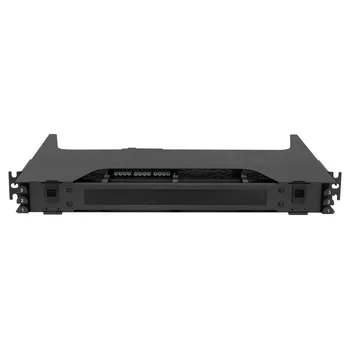

• Коммутационные панели в 1,4U для распределительных кассет;

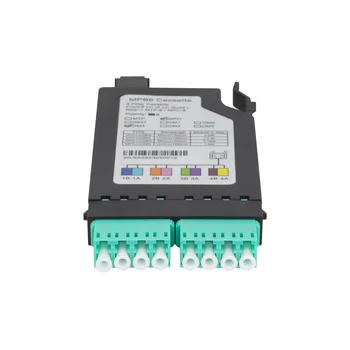

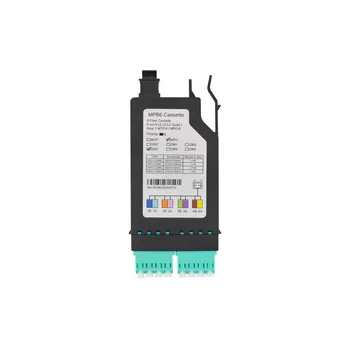

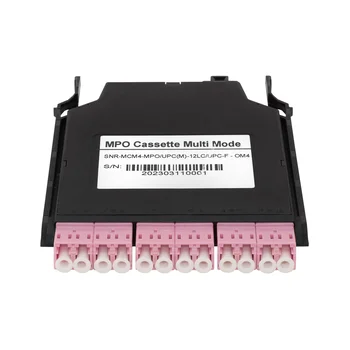

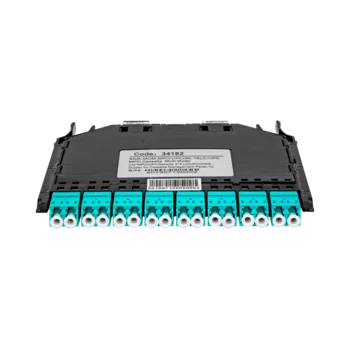

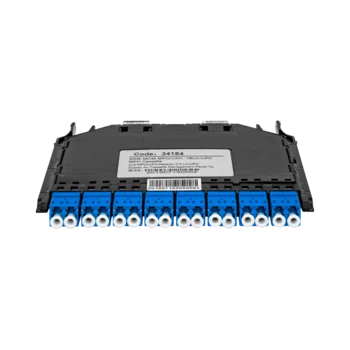

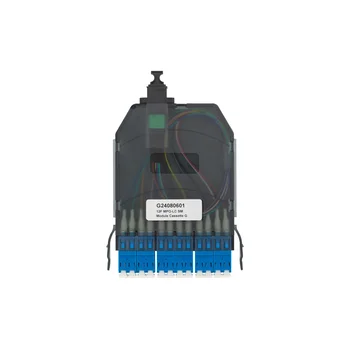

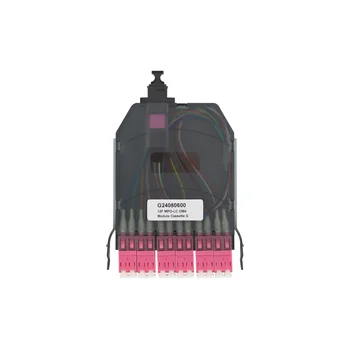

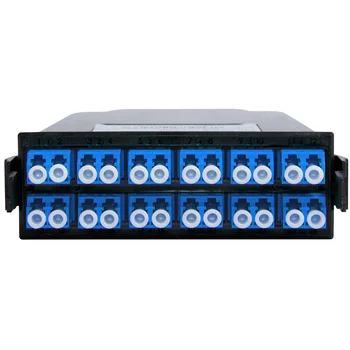

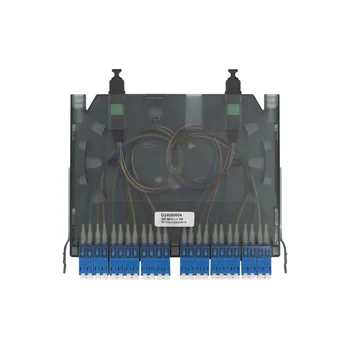

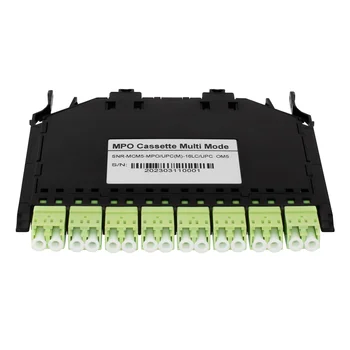

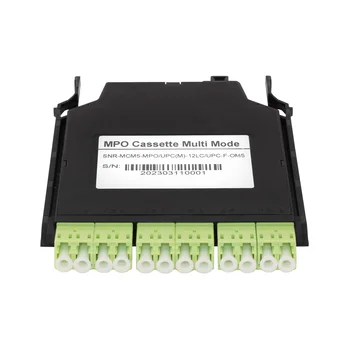

• Распределительные МРО кассеты с переходом к стандартным разъемам LC (внутри таких кассет используется только улучшенное оптоволокно (OS2, ОМ3, OM4), что позволяет минимизировать потери сигнала);
• Кассеты MPO представляют собой высокоэффективное модульное решение для быстрого развертывания волоконно-оптических кабельных систем с поддержкой перспективных форматов передачи данных;
• Кабельные сборки высокой плотности разной конфигурации типов кабеля (MPO патчкорды обеспечивают быстрое соединение специальных много волоконных (до 24 волокон) систем. Доступны MPO магистральные кабели или так называемые fun-out кабели MPO/МТР для перехода на оптические коннекторы типов: LC, SC и т.д.)

Более подробную информацию по техническим требованиям вы можете найти в данном разделе, кроме этого в Shop.Nag.ru  представлено оборудование для диагностики и поиска неисправностей кабельных систем MPO (SNR-PMT-MPO-12, SNR-OLS-MPO-12, SNR-OCC-MPO).
