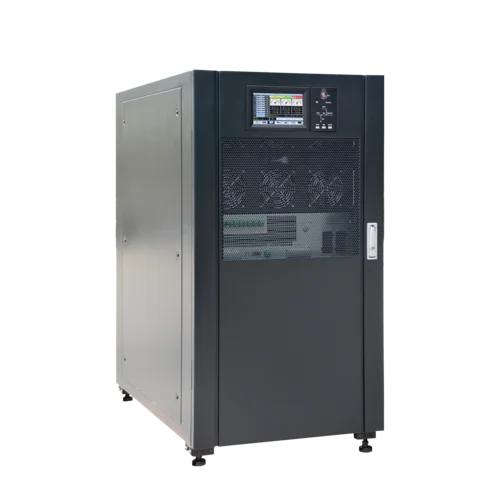

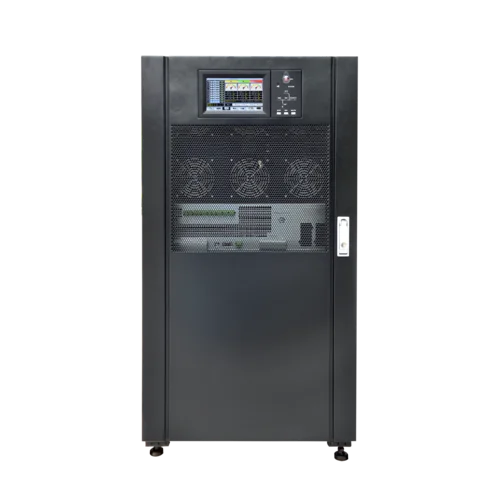

Шасси модульного источника бесперебойного питания 100 кВА серии SМ. Шасси вмещает в себя до 2 модулей мощностью 50 кВА (Силовые модули 50 кВА SNR-UPS-ONM-50SMX33 приобретаются отдельно)
Модульный онлайн ИБП серии SM предназначен для защиты систем трехфазного электропитания серверных, ЦОД, промышленного и медицинского оборудования от перебоев в работе электросети, перепадов и искажений напряжения и частоты, импульсных и высокочастотных помех.
Модульные ИБП подходят для быстро растущего бизнеса: их архитектура позволяет расширять конфигурацию по мере роста бизнеса до 100 кВА. Данная конструкция ИБП позволяет обеспечить резервирование или гибкое наращивание мощности.
Модульные источники бесперебойного питания серии SM объединяют в себе современные трехуровневые технологии выпрямителей IGBT (биполярных транзисторов с изолированным затвором) с управляющей логикой DSP (цифровых сигнальных процессоров). Обладая высоким коэффициентом входной мощности, низким показателем THDi (суммарное значение коэффициента нелинейных искажений) и высокой эффективностью системы, данные устройства могут работать с любыми типами нагрузок. Модульная конструкция обеспечивает надежную и стабильную работу критического оборудования.
Каждый силовой модуль имеет возможность горячей замены, что позволяет легко увеличивать мощность и упрощает обслуживание системы. Независимое управление каждым модулем исключает риски, связанные с отказом вследствие выхода из строя одного элемента. При отказе или отсоединении одного модуля система продолжает работать и обеспечивать бесперебойную подачу электроэнергии, гарантируя высокий уровень надежности и защиты.
| Основные преимущества ИБП серии SM: |
|

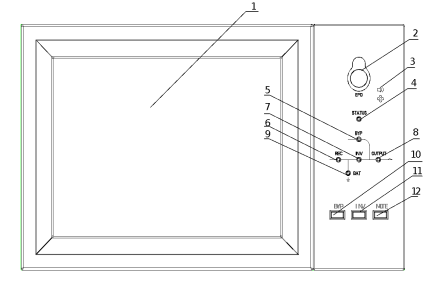

Панель управления и индикации расположена на передней панели ИБП. С помощью этой ЖК-панели оператор может управлять ИБП и контролировать все измеряемые параметры.
 |
|
Информативный русскоязычный дисплей позволит оператору управлять ИБП и контролировать все измеряемые параметры, наблюдать состояние ИБП и аккумуляторов, просматривать журналы событий и аварийных сигналов.

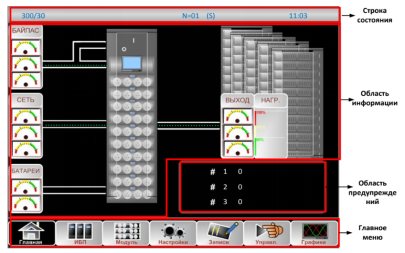

Страница ИБП включает в себя поле заголовка, область информации, версию, состояние работы и подменю

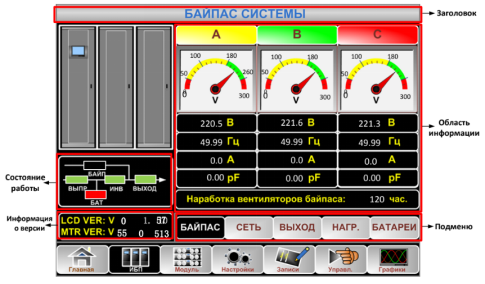

На мини-схеме схематично показаны пути протекания тока и текущий режим работы ИБП. Зеленый цвет прямоугольников означает нормальную работу блока, белый цвет означает отсутствие блока и красный цвет сообщает об отсутствии блока или его аварии.

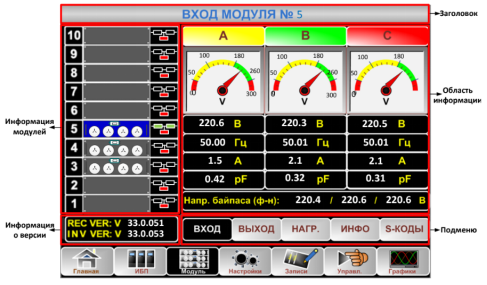

В меню Модуль отображается вся исчерпывающая информация о состоянии силовых модулей. Независимое управление каждым модулем исключает риски, связанные с отказом системы вследствие выхода из строя одного элемента

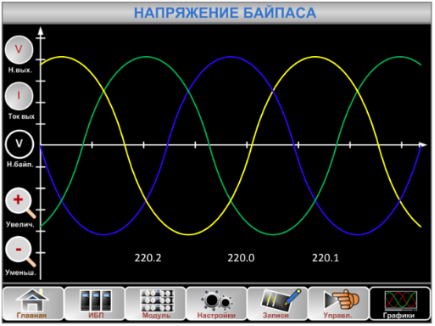

Пользователь может просмотреть графики выходного напряжения, тока и напряжение байпаса коснувшись соответствующих иконок на левой стороне страницы. Графики можно масштабировать.
| Характеристики | |
|---|---|
| Тип ИБП | Шасси модульного on-line ИБП |
| Мощность (ВА) | 100000 |
| Мощность (Вт) | 100000 |
| Фаза, вход | 3 |
| Фаза, выход | 3 |
| Эффективность (КПД) в режиме работы от сети | 95 % |
| Входное соединение | Клеммный терминал: три фазы, нейтраль и заземление |
| Напряжение на выходе (В) | 380/400/415 В переменного тока |
| Напряжение АКБ (В) | 480 |
| Вид АКБ | Свинцово-кислотные (внешние, заказываются отдельно) |
| Количество АКБ (шт) | 40 |
| Коэффициент выходной мощности (PF) | 1 |
| Время обеспечения резервным питанием при 50% нагрузке | Зависит от емкости внешних аккумуляторов |
| Емкость АКБ (Ач) | Зависит от емкости внешних аккумуляторов |
| Температура эксплуатации, °C | от 0 до 40 |
| Относительная влажность (%) | 0 ~ 95% (без конденсации) |
| Форм-фактор | Modular |
| Коммуникационный порт | RS232 SNMP слот RS485 |
| Общие | |
| Без встроенных АКБ | Да |
