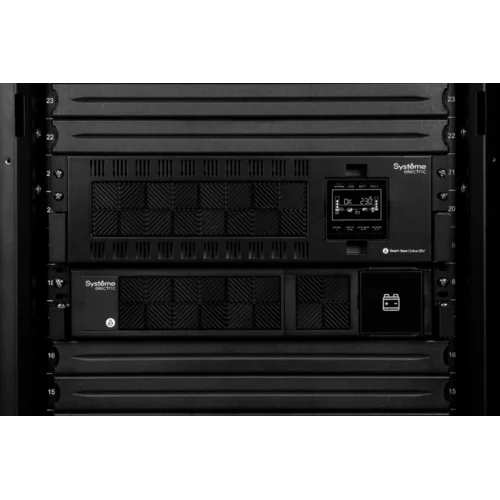

ИБП серии Smart-Save Online SRV предназначены для защиты электронного оборудования при нарушениях подачи электроэнергии, скачках напряжения и тока, колебаниях напряжения в электросети и крупных сбоях энергосистемы. ИБП работает в широком диапазоне входной сети, имеет корректировку коэффициента мощности на входе, USB-порт и последовательный порт, есть возможность установки опциональных коммуникационных карт: SNMP, сухие контакты, Modbus.
Преимущества:
- Топология двойного преобразования (On-Line)
- Высокий выходной коэффициент мощности PF=0.9
- Синусоидальная форма выходного напряжения

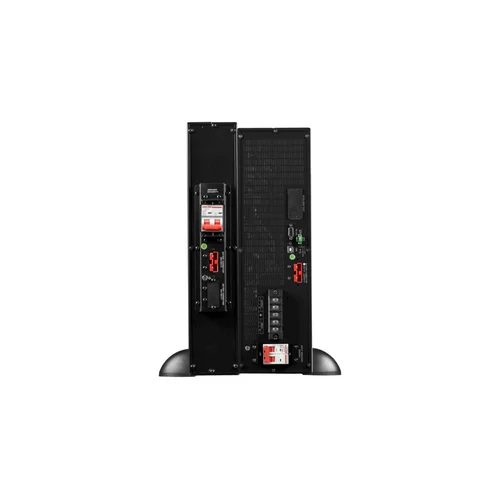

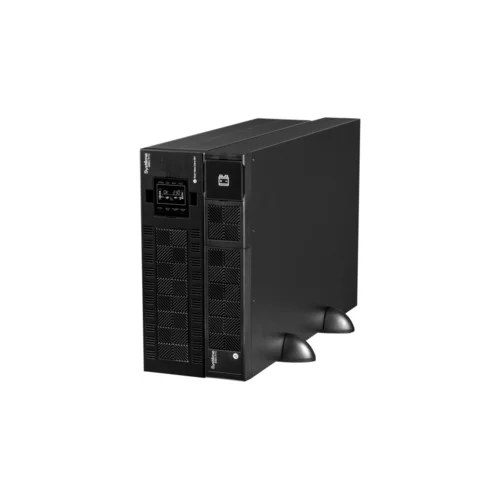

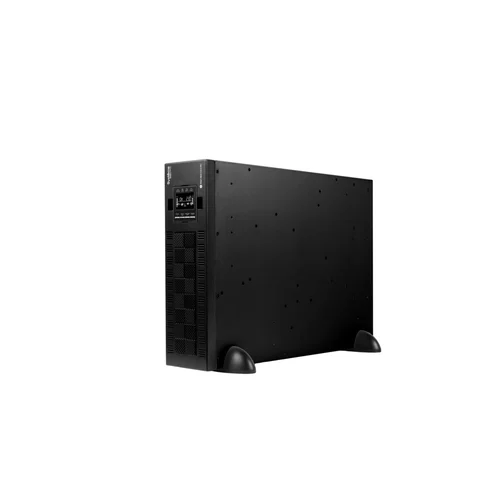

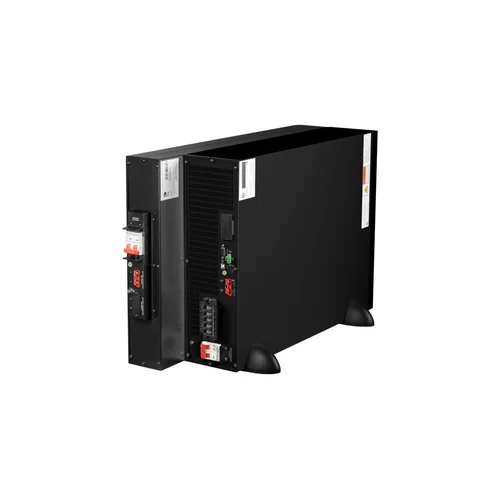

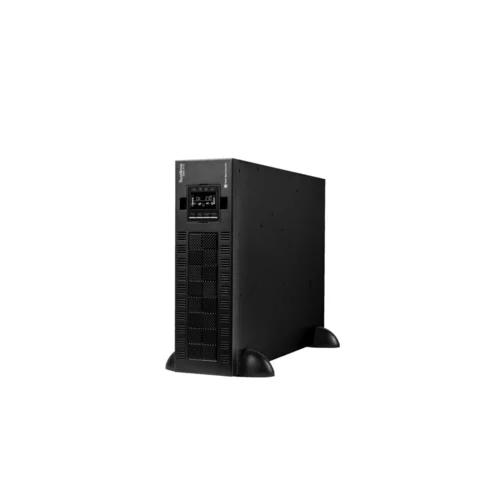

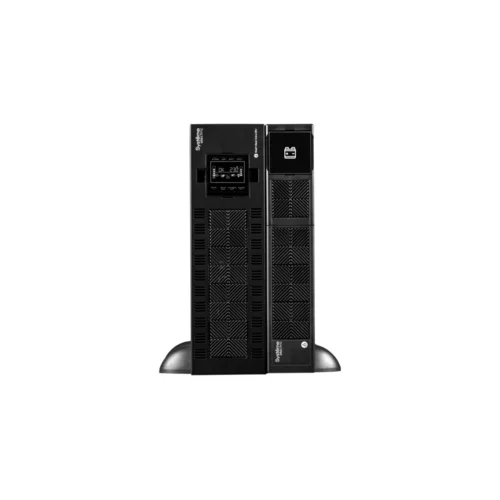

- Конвертируемый форм-фактор для напольной установки (по-умолчанию) или для установки в серверные стойки (комплект салазок приобретается отдельно)
- USB HID (human interface device) — функция, которая позволяют видеть базовую информацию о заряде ИБП на ПК без установки и/или входа в ПО (для моделей до 3 кВА включительно)
- Управляющее ПО в комплекте поставки
- Продвинутый LCD-дисплей и звуковая сигнализация
- Управляемая группа розеток (для моделей до 3кВА включительно)
- Энергосберегающий режим (для моделей до 3 кВА включительно)
- Наличие разъёма EPO для системы аварийного отключения (для моделей 6 и 10 кВА)
- Дистанционное управление питанием ИБП через сеть (при наличии SNMP-платы)
- Возможность подключения до 10 дополнительных внешних батарейных блоков (для моделей с индексом XL)
- «Горячая» пользовательская замена батарей
- Встроенная функция самодиагностики
Таблица времени автономной работы:
| Модель | Конфигурация | Уровень нагрузки | |||
| 25% | 50% | 75% | 100% | ||
| SRVSE10KRTXLI5U | Стандартная (1 BPSE в комплекте) | 19 | 7 | 4 | 2 |
| Стандарт + 1 = 2 BPSE | 52 | 20 | 12 | 8 | |
| Стандарт + 2 = 3 BPSE | 81 | 38 | 22 | 14 | |
| Стандарт + 3 = 4 BPSE | 118 | 54 | 32 | 22 | |
| Стандарт + 4 = 5 BPSE | 146 | 69 | 46 | 29 | |
| Стандарт + 5 = 6 BPSE | 165 | 84 | 55 | 40 | |
| Стандарт + 6 = 7 BPSE | 178 | 103 | 65 | 49 | |
| Стандарт + 7 = 8 BPSE | 217 | 123 | 77 | 55 | |
| Стандарт + 8 = 9 BPSE | 252 | 138 | 87 | 61 | |
| Стандарт + 9 = 10 BPSE | 279 | 150 | 101 | 72 | |
| Время в минутах | |||||
Аксессуары в комплекте:
- USB A-USB B кабель (1)
- RS232-RS232 кабель (1)

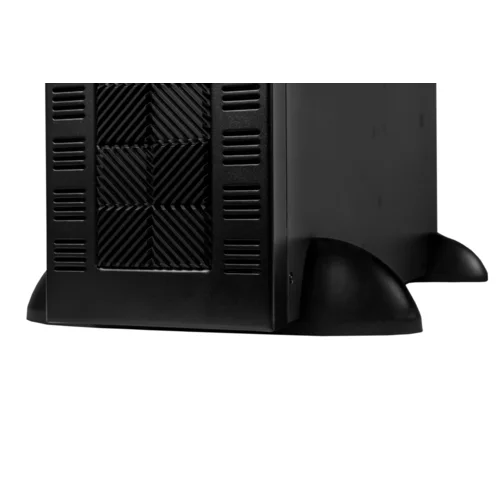

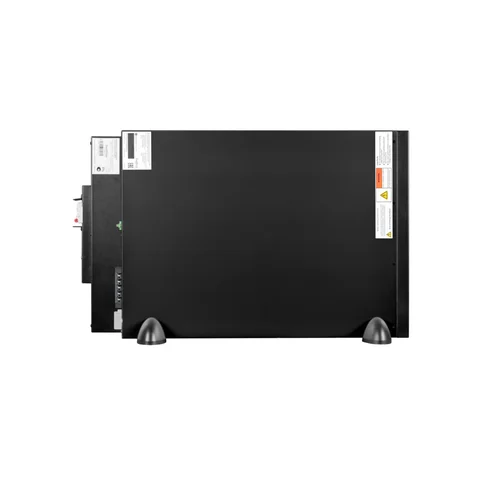

- Ножки для напольной установки

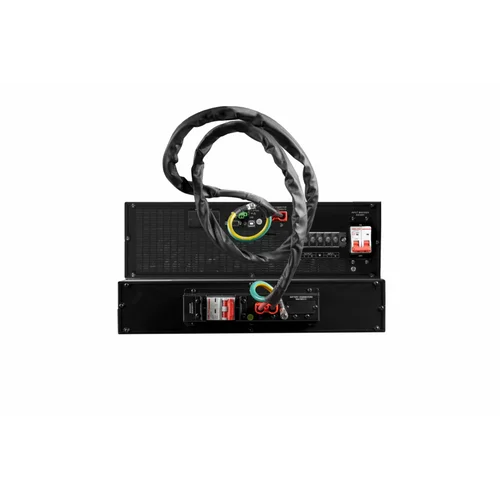

- Кабель подключения батареи
Опционально:

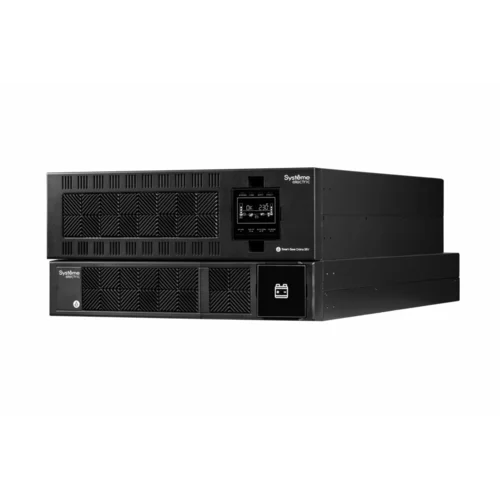

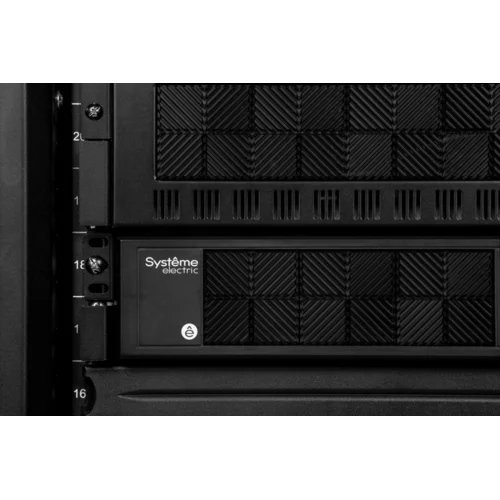

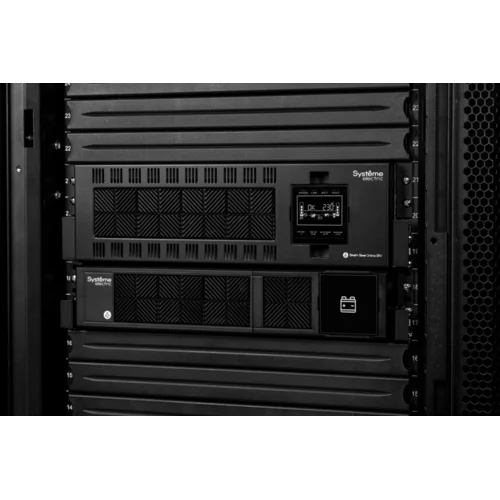

Для установки в 19" конструктив понадобится комплект монтажных рельсов. ИБП состоит из двух корпусов: для силового блока понадобится SE1RK - 1 шт, для батарейного блока SE2RK - 1 шт.
Общее:
- Однофазный ИБП с заземлением
- Мощность, ВА/Вт: 10000VA/9000W

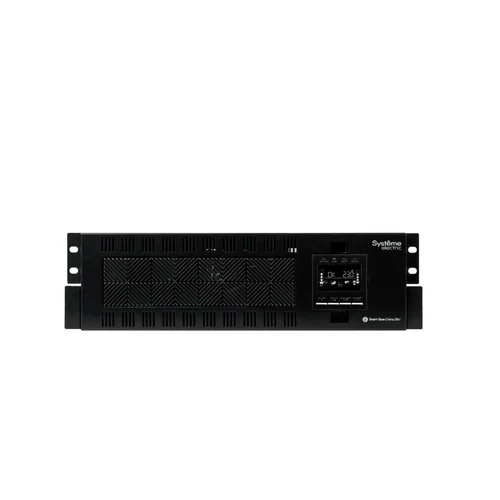

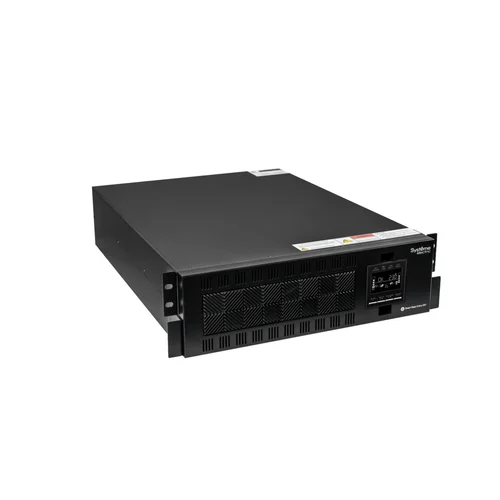

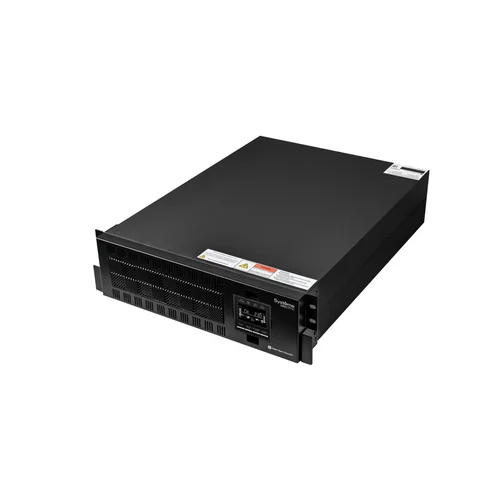

- Форм-фактор: стоечный
- Топология: двойное преобразование (онлайн)
Входные характеристики:
- Напряжение: 220/230/240 В
- Диапазон напряжения: 110-300 В - 50% нагрузка, 176-300 В - 100% нагрузка
- Частота: 40-70 Гц

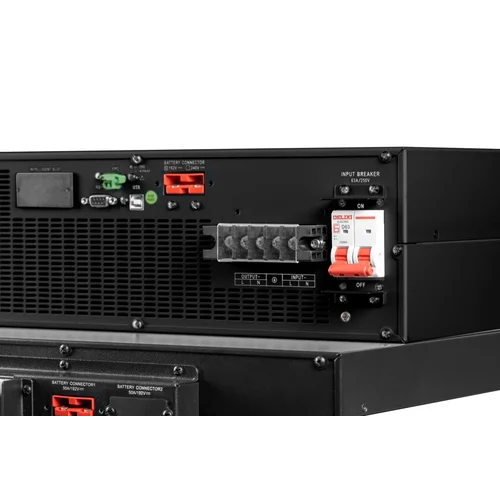

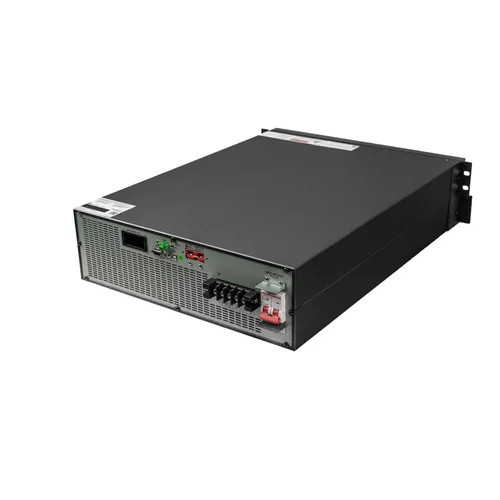

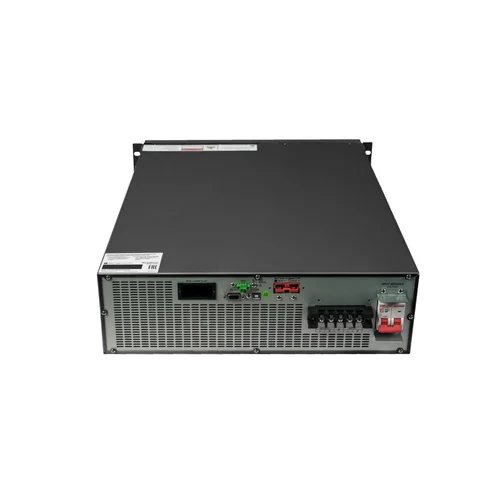

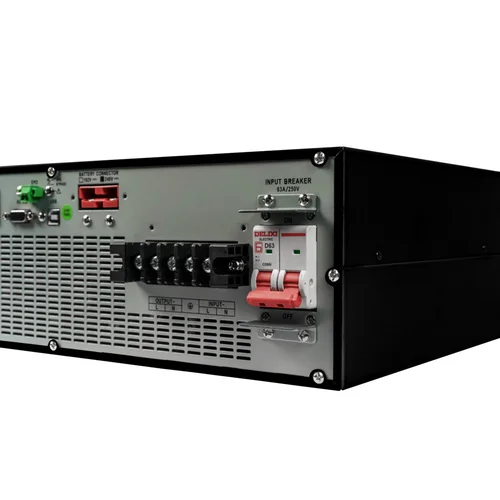

- Входное подключение: входные клеммы
Выходные характеристики:
- Напряжение: 220/230/240 В
- Отклонение напряжения (от батареи): ± 1%
- Частота (синхронизированная): 47-53 Гц или 57-63 Гц (синхронизированная с электросетью)
- Частота (от батареи): 50Гц ± 0.1Гц
- Выходные подключения (резервное питание): выходные клеммы

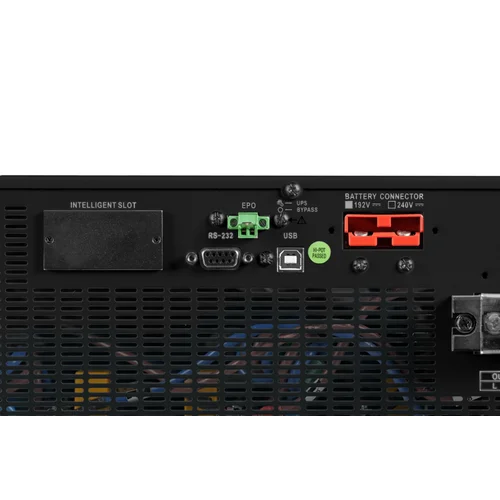

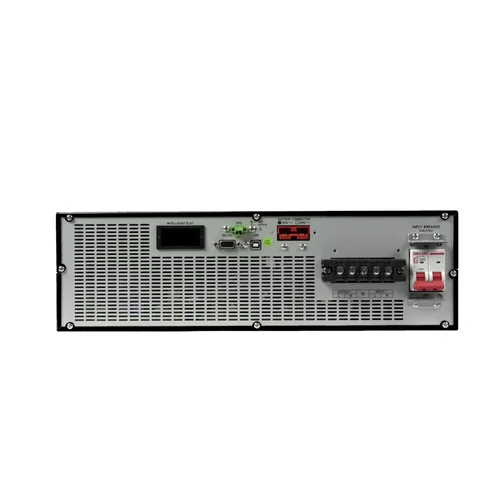

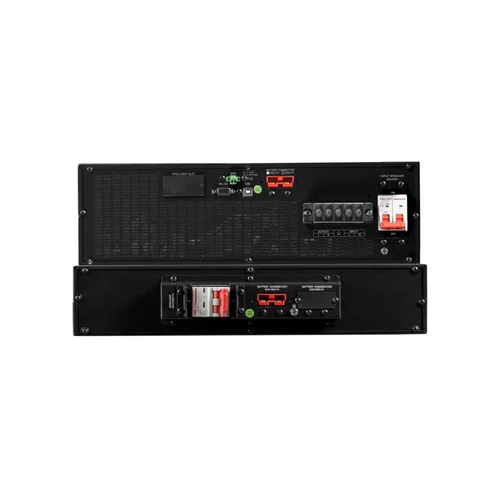

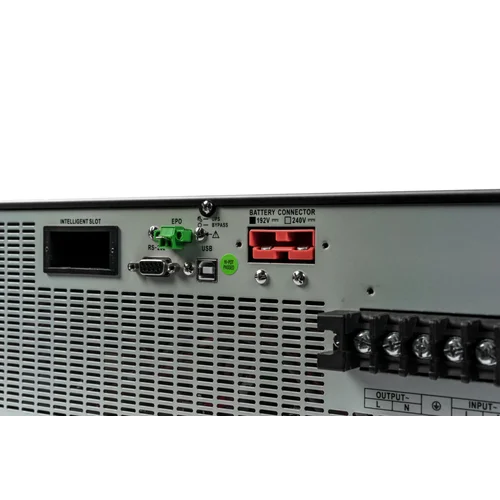

Коммуникационные средства:
- USB communication Port type B
- RS-232 port
- Intelligent Slot

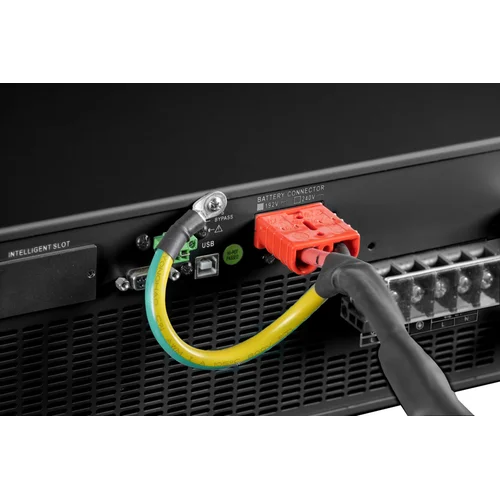

- Коннектор подключения батареи
- SNMP карта (опционально)
- Emergency power off (EPO): есть
Эффективность:
- Работа от сети: 93%
- Работа от батареи: 91%
- Крест-фактор: 3:1
- Гармонические искажения (THD): ≤3% (линейная нагрузка), ≤5% (нелинейная нагрузка)
- Время переключения от сети на батарею: 0 мс
- Время перехода от инвертора на байпас: 0 мс
- Форма выходного напряжения (от батареи): синусоидальный сигнал
Батареи:
- Тип батареи: свинцово-кислотная
- Монтаж батареи: внешний батарейный блок
- Форм-фактор: конвертируемый
- Внутренний батарейный блок -
- Внешний батарейный блок: BPSE192RT2U9
- Количество внешних батарейных блоков: 10 (максимум)
- Ток зарядки: 1/2/4/6 A (регулируемый, 6A доступен только для 192В батареи)
- Напряжение зарядки, В: 218.4 ± 1%
Индикация:

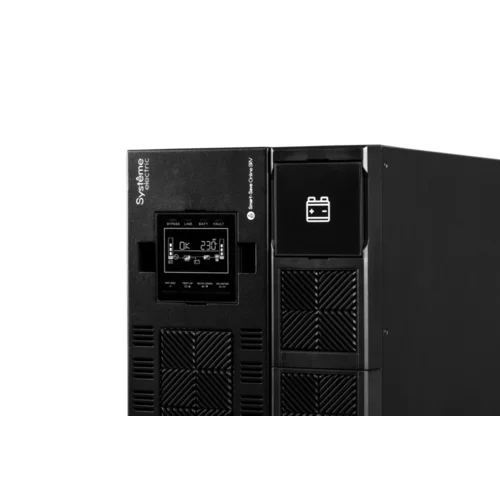

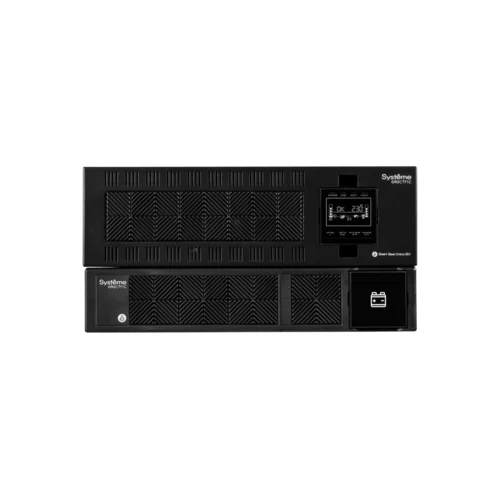

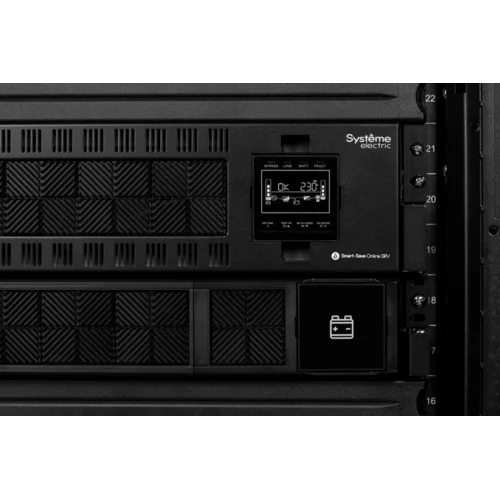

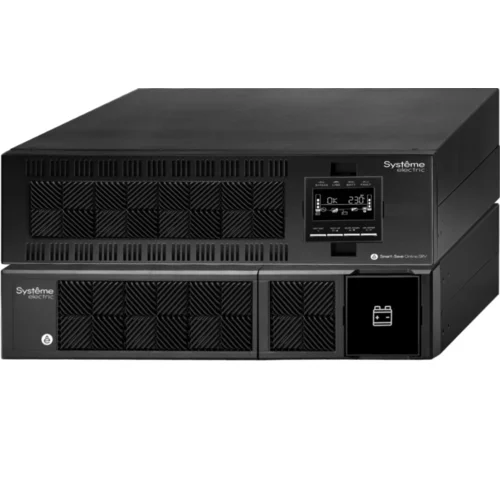

LCD дисплей поворотный: входное напряжение, выходное напряжение, работа от сети, работа от батареи, перегрузка, уровень нагрузки, низкий заряд батареи, уровень заряда батареи, таймер разряда, байпас, неисправность, без звука.
Оповещения:
- Работа от батареи: звучание каждые 4 секунды
- Низкий заряд батареи: звучание каждую секунду
- Перегрузка: звучание каждые 0.5 секунды
- Неисправность: непрерывное звучание
Физические характеристики:
- Габаритные размеры ГxШxВ, мм - силовой модуль: 610x438x133; батарейный блок: 715х438х88
- Масса нетто: силовой модуль - 18 кг; батарейный блок - 53 кг
- Цвет: чёрный
Параметры окружающей среды:
- Относительная влажность: 0-95 % 0-40°C (без конденсации)
- Акустический уровень: менее 58 дБ
Управление:
- Программное обеспечение (поддерживает Windows®, Windows® Server, Linux, MAC OS)
- Shutdown Wizard
- SNMP (опционально)
Гарантия:
2 года с даты продажи, но не более 27 месяцев с даты производства.
| Общие | |
|---|---|
| Тип ИБП | On-line |
| Мощность (ВА) | 10000 |
| Фаза, вход | 1 |
| Фаза, выход | 1 |
| Напряжение на входе (В) | Диапазон напряжения 110-300 В - 50% нагрузка, 176-300 В - 100% нагрузка |
| Частота на входе (Гц) | 40-70 |

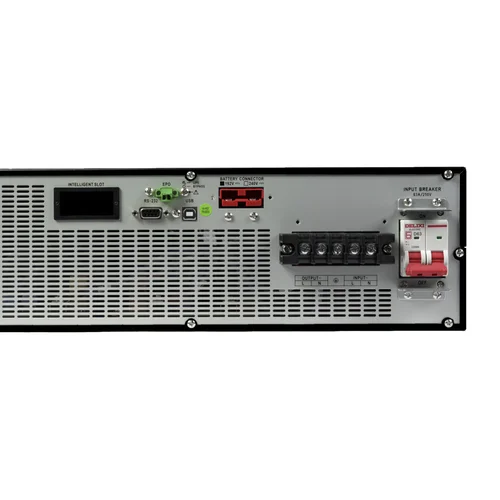

| Входное соединение | Клеммный терминал: фаза, нейтраль и заземление |
| Частота на выходе (Гц) | 50 ± 0.1 |
| Тип и количество выходных розеток | Клеммный терминал: одна фаза, нейтраль и заземление |
| Вид АКБ | Свинцово - кислотная |
| Размеры ИБП ВхШхГ (мм) | 221х438х715 |
| Вес ИБП, кг | 71 |
