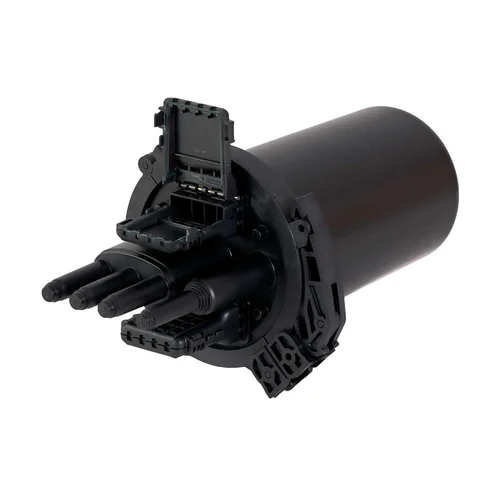

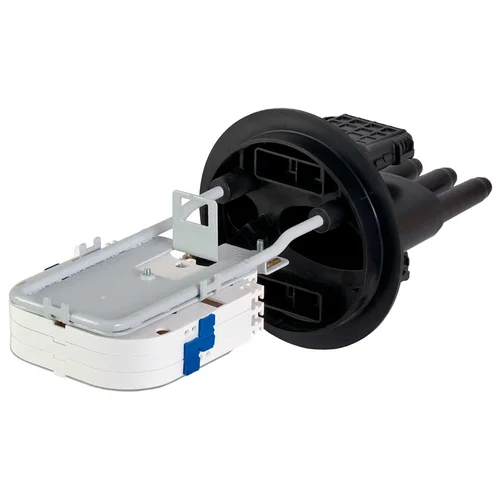

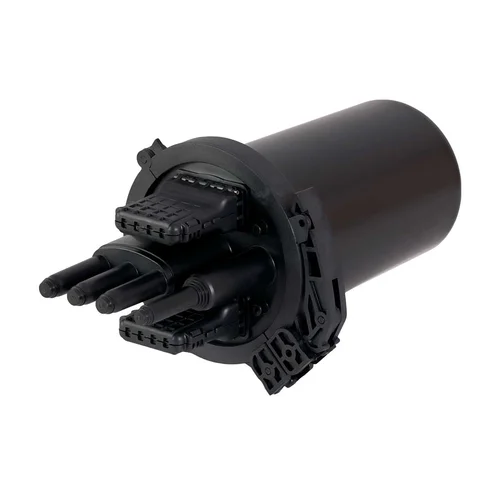

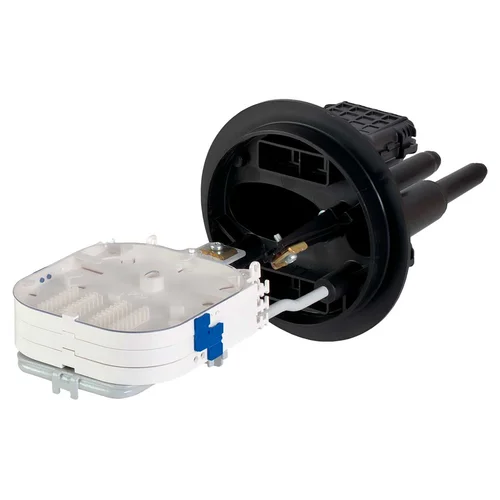

Тупиковая муфта МКО-Х7 предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей. Особенностью муфт линейки МКО-Х7 является подключение абонентов снаружи муфты, посредством отдельного гермоввода, в который можно установить адаптеры типа SC или LC.
Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.
Ввод подвесного ОК, крепление и герметизация осуществляется с помощью трубок ТУТ.
Ввод абонентских дроп-кабелей осуществляется с помощью адаптеров (гермовводов) на оголовнике, отверстия в которых позволяют вводить в муфту дроп-кабели с разъемами SC типа. Герметизация достигается с помощью эластичного геля.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.
Характеристики | |
---|---|
Тип конструкции | Тупиковая |
Тип герметизации | Под термоусадку |
Количество соединяемых волокон | 48 |
Количество кабельных вводов | 4 |
Диаметр кабельных вводов, мм | круглый ступенчатый, до 16 мм; круглый до 9 мм; овальный, до 25 мм/транзит |
Количество сплайс-кассет | 3 |
Длина,м | 347 |
Диаметр, мм | 185 |
ВЕС, КГ | 1 |
Комплект поставки | Корпус (оголовник, кожух, хомут) - 1 шт. Кассета КС-1645 с крышкой - 3 шт. Гильзы КДЗС 4525 - 20 шт. Гермоблок - 2 шт. Стяжки, маркеры - 1 компл. Трубка ТУТ 19/6 для вводов ОК - 2 шт. Трубка ТУТ 70/26 для ввода ОК - 1 шт. |
