Муфта оптическая тупиковая МВОТ-216-4-Т-1-36

Нет отзывов
VolSip
Артикул:МВОТ-216-4-Т-1-36
Код товара: 43700
VolSip

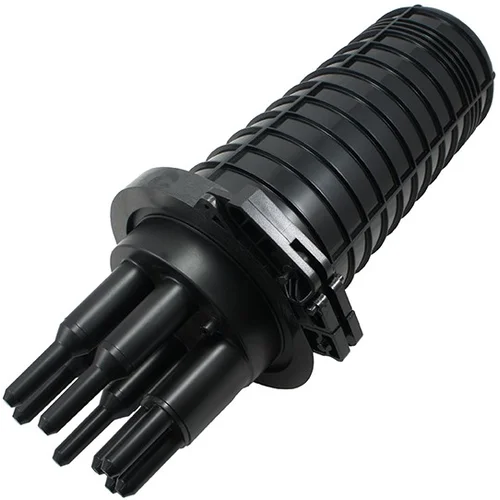

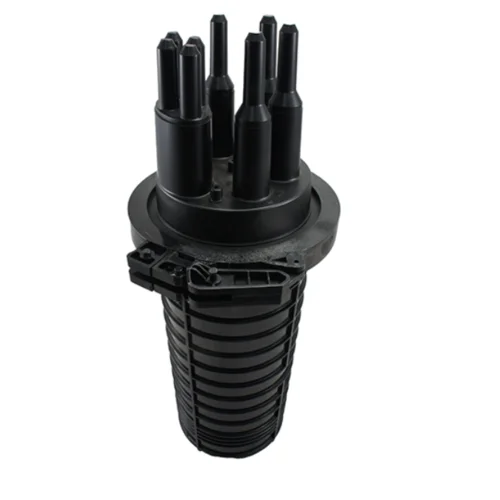

Вертикальная тупиковая муфта, до 216 волокон, 5 кабельных вводов, наружное исполнение

Ваша цена (за шт): 2 300 ₽
Параметры заказа:

Тупиковая оптическая муфта МВОТ-216 предназначена для монтажа подвесных самонесущих и оптических кабелей с вынесенным силовым элементом типа «8», городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты, а также кабелей для укладки непосредственно в грунт, бронированных стальной проволокой.
В муфте предусмотрены кабельные вводы:

  • 4 круглых диаметром от 5 до 22 мм;
  • 1 овальный, который позволяет осуществить ввод 2-х кабелей диаметром до 28 мм или 4-х кабелей диаметром от 5 до 10 мм при использовании круглых патрубков.

Для крепления оптической муфты производитель рекомендует использовать кронштейн ККМ МВОТ-216-01.

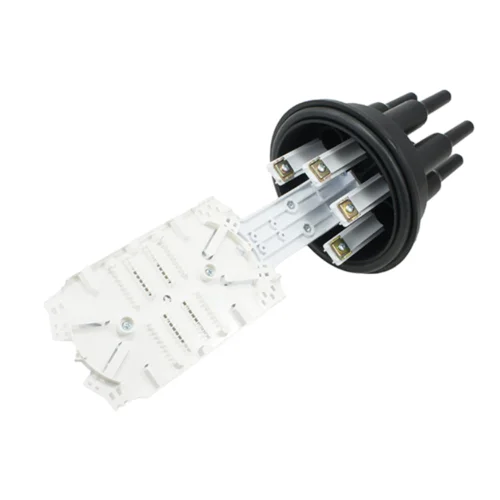

В оптических муфтах МВОТ-216 устанавливаются сплайс-кассеты КТ-3645 до 6 штук.
Герметизация вводов кабелей осуществляется с помощью термоусаживаемых трубок из состава комплекта муфты.
При заказе данной муфты есть возможность выбора соединения металлических конструктивных элементов оптического кабеля на клеммной панели КИП.

Характеристики
Тип конструкцииТупиковая
Тип герметизацииПод термоусадку
Количество соединяемых волокон216
Количество кабельных вводов5
Диаметр кабельных вводов, мм4 круглых- Ø22
1 овальный для ввода 2-х кабелей до Ø28 (при использовании круглых патрубков 4 круглых ввода до Ø10)
Количество сплайс-кассет6/1 (максимальное/в комплекте)
Тип используемых сплайс-кассетКТ-3645
Степень защитыIP68
Температура хранения, °Cот -40 до 50
Температура эксплуатации, °Cот -60 до 70
Габаритные размеры, мм507х227 (длина/диаметр)
Вес, кг1,7
Комплект поставкиКорпус - 1 шт
Герметизирующая прокладка - 1 шт
Сплайс-кассета 1 шт
Кронштейн сплайс-кассет - 1 шт
Узел крепления центральных силовых элементов - 1шт
Болт заземления (поставляется по требованию) - 1 шт

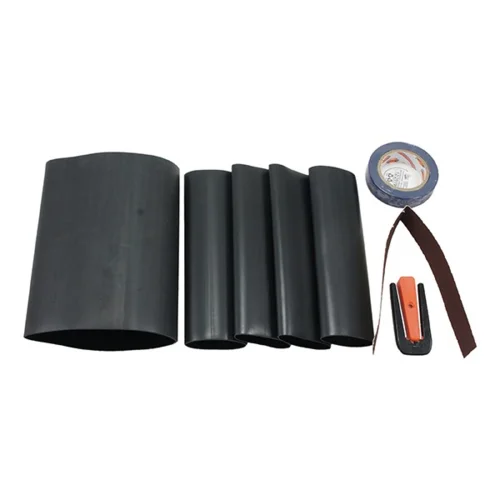

Трубка термоусаживаемая 33/8, L=150 мм - 2 шт
Трубка термоусаживаемая 75/22, L=150 мм - 1 шт
Шкурка шлифовальная - 1 шт
Разветвлительный зажим - 1 шт
Руководство по монтажу - 1шт
