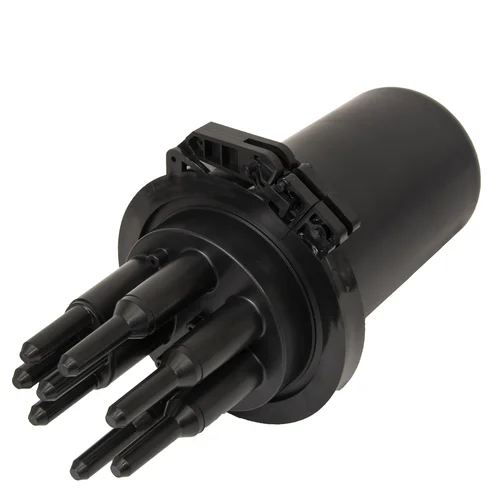

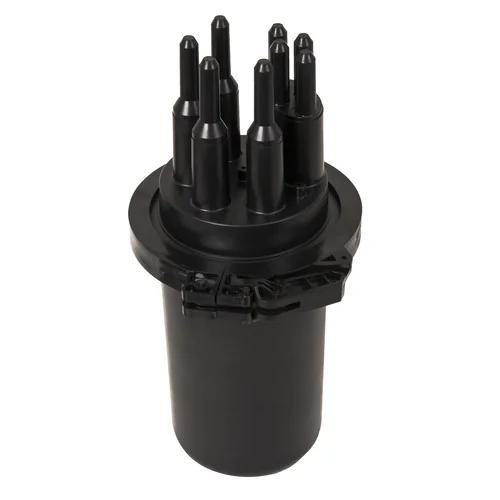

Тупиковая оптическая муфта МВОТ-108 предназначена для монтажа подвесных самонесущих и оптических кабелей с вынесенным силовым элементом типа «8», городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты, а также кабелей для укладки непосредственно в грунт, бронированных стальной проволокой.
В муфте предусмотрены кабельные вводы:
- 4 круглых диаметром от 5 до 22 мм;
- 1 овальный, который позволяет осуществить ввод 2-х кабелей диаметром до 28 мм или 4-х кабелей диаметром от 5 до 10 мм при использовании круглых патрубков.
Для крепления оптической муфты производитель рекомендует использовать кронштейн ККМ МВОТ-216-01.

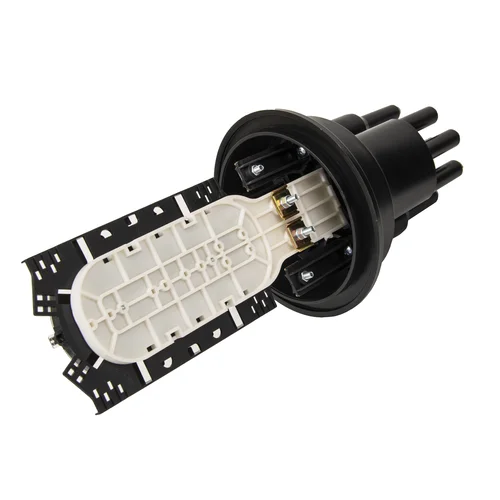

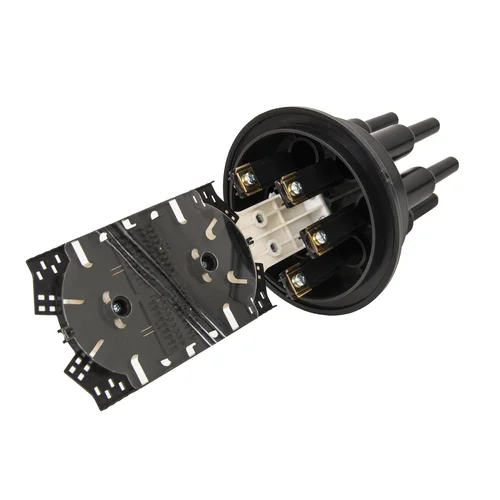

В оптических муфтах МВОТ-108 устанавливаются сплайс-кассеты КТ-3645 до 3 штук.

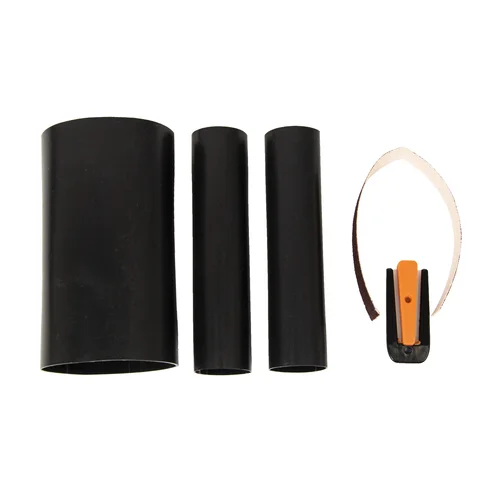

Герметизация вводов кабелей осуществляется с помощью термоусаживаемых трубок из состава комплекта муфты.
При заказе данной муфты есть возможность выбора соединения металлических конструктивных элементов оптического кабеля на клеммной панели КИП.
| Общие | |
|---|---|
| Тип конструкции | Тупиковая |
| Тип герметизации | Под термоусадку |
| Количество соединяемых волокон | 108 |
| Количество кабельных вводов | 5 |
| Диаметр кабельных вводов, мм | 4 круглых- Ø22 1 овальный для ввода 2-х кабелей до Ø28 (при использовании круглых патрубков 4 круглых ввода до Ø10) |
| Количество сплайс-кассет | 3/1 (максимальное/в комплекте) |
| Тип используемых сплайс-кассет | КТ-3645 |
| Степень защиты | IP68 |
| Температура хранения, °C | от -40 до 50 |
| Температура эксплуатации, °C | от -60 до 70 |
| Габаритные размеры, мм | 410х230 (длина/диаметр) |
| ВЕС, КГ | 1,7 |
| Комплект поставки | Корпус - 1 шт Герметизирующая прокладка - 1 шт Сплайс-кассета 1 шт Кронштейн сплайс-кассет - 1 шт Узел крепления центральных силовых элементов - 1шт Болт заземления (поставляется по требованию) - 1 шт Трубка термоусаживаемая 33/8, L=150 мм - 2 шт Трубка термоусаживаемая 75/22, L=150 мм - 1 шт Шкурка шлифовальная - 1 шт Разветвлительный зажим - 1 шт Руководство по монтажу - 1шт |
