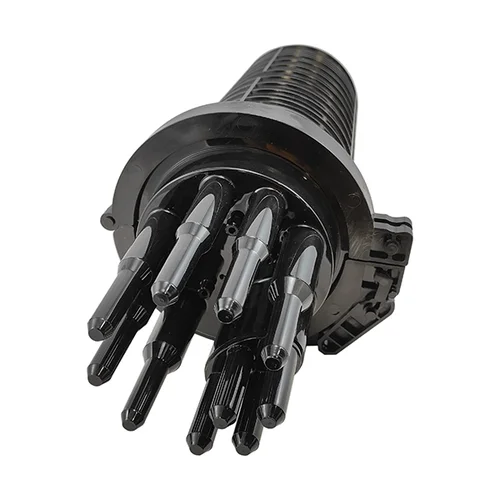

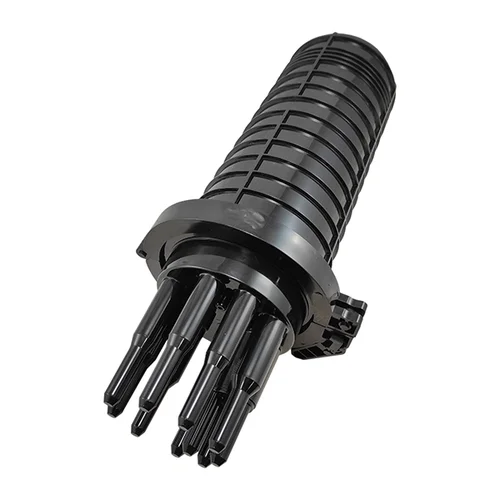

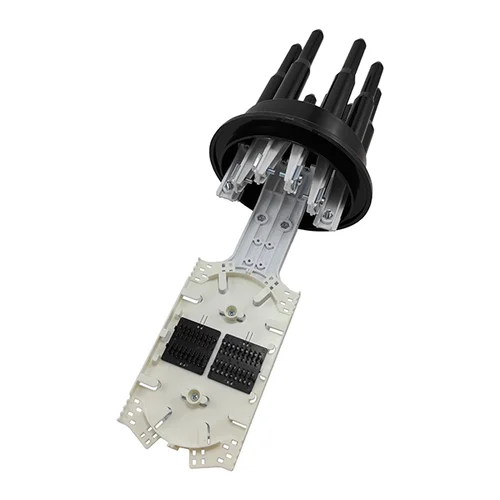

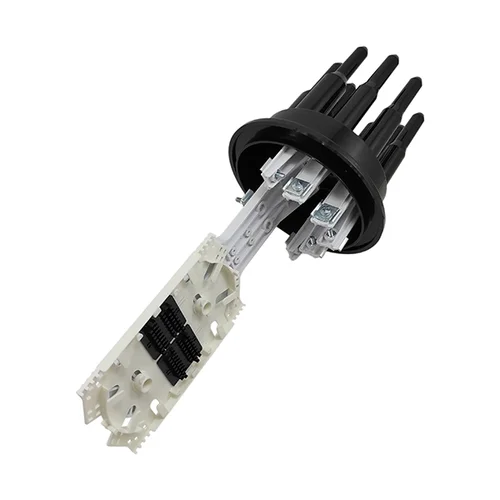

Муфта оптическая тупиковая типа МВОТ-5120-64-216-1К36 предназначена для предохранения зон сварки различных конструкций ОК и транзитной петли от непосредственного воздействия окружающей среды и механических воздействий при температурах окружающего воздуха от -60° С до +70° С.

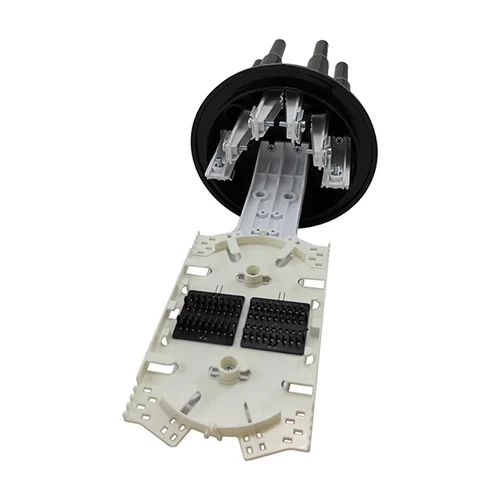

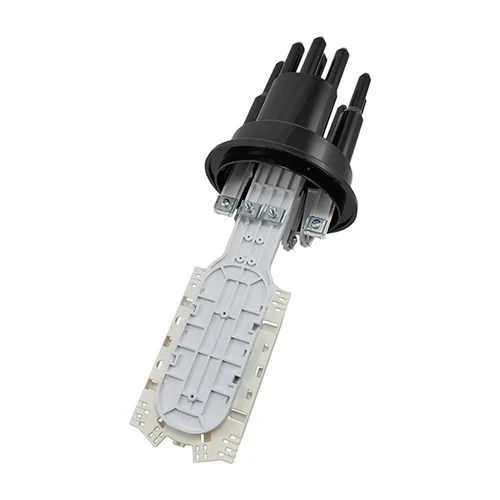

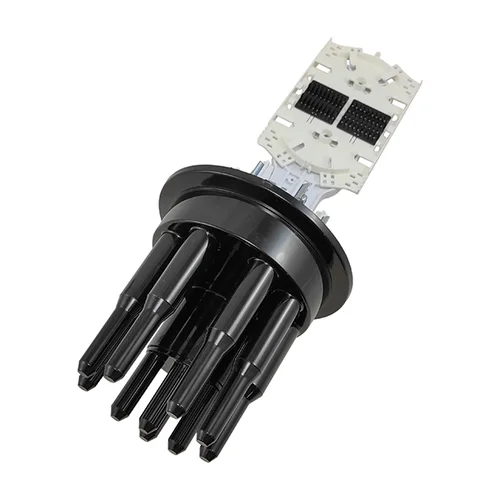

Конструкция муфты МВОТ-5120 позволяет сращивать несколько кабелей вместе, а расширенное внутреннее пространство позволяет уложить транзитные модули на лотке с противоположной стороны от кассет с соблюдением всех допусков.
Муфта МВОТ-5120 предназначена для применения в волоконно-оптических системах передачи для монтажа оптических кабелей связи, прокладываемых в грунтах, на открытом воздухе и в том числе по стенам зданий, в кабельной канализации, коллекторах, тоннелях, помещениях ввода кабелей и подвешиваемых на опорах воздушных линий связи, линий электропередачи, контактной сети и автоблокировки железных дорог.
Герметизация вводов ОК осуществляется с помощью термоусаживаемых трубок (в комплекте), подбираемых с учетом конструкции ОК.

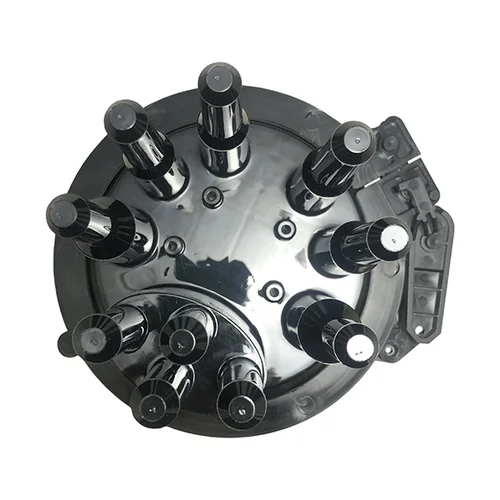

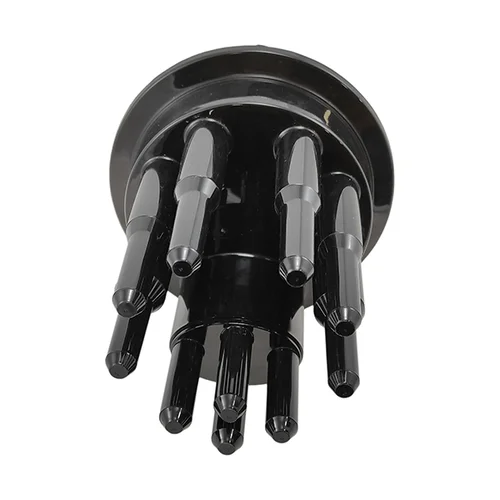

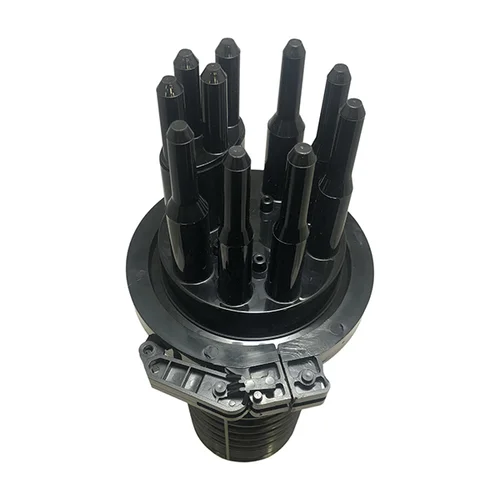

Круглые патрубки на оголовнике муфты изначально герметичны и имеют конусную ступенчатую форму с плавным переходом диаметра, что позволяет отрезать патрубок в определенном месте и подобрать отверстие максимально близкое к диаметру вводимого ОК.
Все патрубки муфты также оснащены индивидуальными узлами крепления ЦСЭ.
Овальный патрубок муфты можно использавать для ввода 4-х ОК диаметром от 5 мм до 10 мм или ввода транзитной петли ОК либо ввода 2-х ОК диаметром до 28 мм с использованием разветвлительного зажима.
В случае необходимости установки муфты на опорах или стенах предлагаем дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
| Характеристики | |
|---|---|
| Тип конструкции | Тупиковая |
| Тип герметизации | Под термоусадку |
| Количество соединяемых волокон | 216 |
| Количество кабельных вводов | 6 (круглый), 1 (овальный) + 4 (круглый) |
| Диаметр кабельных вводов, мм | круглый: 2хØ5...20 мм, 4×Ø5...16 мм; овальный: 2×Ø5…28 мм или транзитный ввод; 4×Ø5...10 |
| Количество сплайс-кассет | 6/1 (максимальное/в комплекте) |
| Тип используемых сплайс-кассет | КТ-3645 |
| Степень защиты | IP68 |
| Температура хранения, °C | от -40 до 50 |
| Температура эксплуатации, °C | от -60 до 70 |
| Габаритные размеры, мм | 502х230 (длина/диаметр) |
| ВЕС, КГ | 1,7 |
| Комплект поставки | Корпус - 1 шт Герметизирующая прокладка - 1 шт Сплайс-кассета 1 шт Кронштейн сплайс-кассет - 1 шт Узел крепления центральных силовых элементов - 1шт Болт заземления (поставляется по требованию) - 1 шт Трубка термоусаживаемая 33/8, L=150 мм - 2 шт Трубка термоусаживаемая 75/22, L=150 мм - 1 шт Шкурка шлифовальная - 1 шт Разветвлительный зажим - 1 шт Руководство по монтажу - 1шт |
