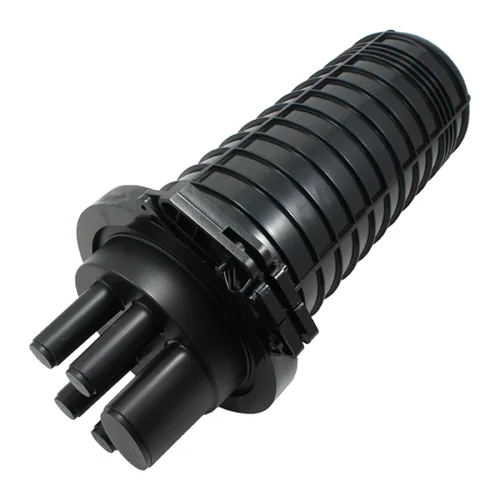

Тупиковая оптическая муфта МВОТ-144 предназначена для монтажа подвесных самонесущих и оптических кабел ей с вынесенным силовым элементом типа «8», городских кабелей любых конструкций, в том числе и с броней из стальной гофрированной ленты, а также кабелей для укладки непосредственно в грунт, бронированных стальной проволокой. Конструкция муфты МВОТ-144 позволяет сращивать несколько кабелей вместе, а расширенное внутреннее пространство позволяет уложить транзитные модули с соблюдением всех допусков.

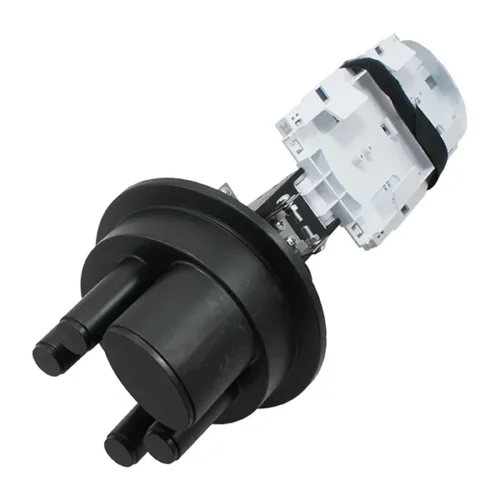

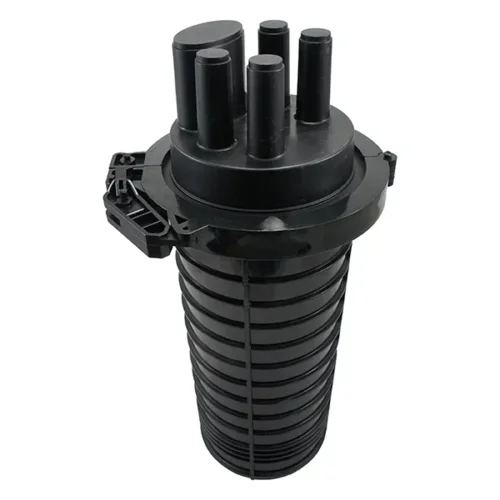

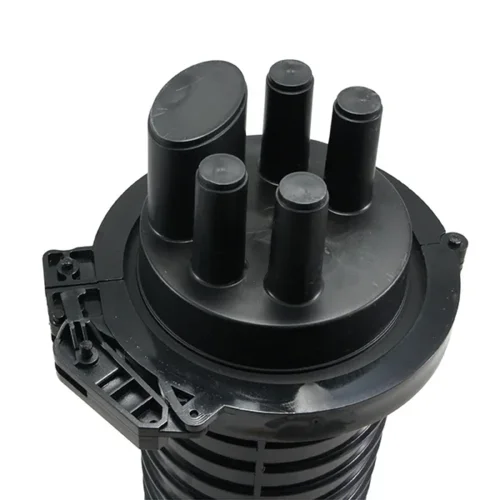

В муфте предусмотрены кабельные вводы:
4 круглых диаметром от 4 до17,5 мм;
1 овальный диаметром от 2 до 22 мм
Для крепления оптической муфты производитель рекомендует использовать кронштейн ККМ МВОТ-216-01.

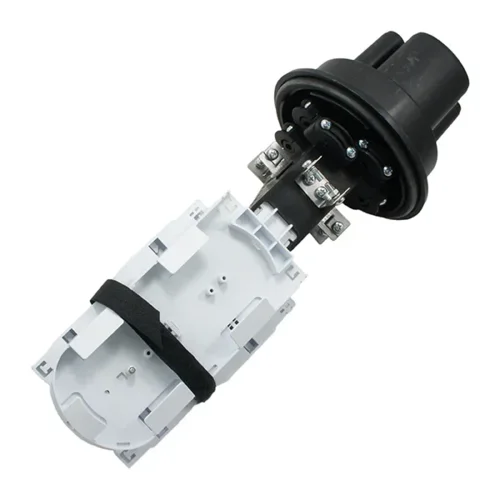

В оптических муфтах МВОТ-144 устанавливаются сплайс-кассеты КТ-2460 до 6 штук.
Герметизация вводов кабелей осуществляется с помощью термоусаживаемых трубок из состава комплекта муфты.
Крепление к опоре :
В случае необходимости установки муфты на опорах или стенах предлагаем дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
| Общие | |
|---|---|
| Тип конструкции | Тупиковая |
| Тип герметизации | Под термоусадку |
| Количество соединяемых волокон | 144 |
| Количество кабельных вводов | 5 |
| Диаметр кабельных вводов, мм | 4 круглых - Ø17; 1 овальный - Ø22 |
| Количество сплайс-кассет | 6/1 (максимальное/в комплекте) |
| Тип используемых сплайс-кассет | КВВ-2460 |
| Степень защиты | IP68 |
| Аксессуары для оптических муфт | Сплайс-кассета |
| Температура хранения, °C | от -40 до 50 |
| Температура эксплуатации, °C | от -60 до 70 |
| Габаритные размеры, мм | 446х227 |
| ВЕС, КГ | 1,7 |
| Комплект поставки | Корпус - 1 шт Герметизирующая прокладка - 1 шт Сплайс-кассета 1 шт Кронштейн сплайс-кассет - 1 шт Узел крепления центральных силовых элементов - 1шт Болт заземления (поставляется по требованию) - 1 шт Трубка термоусаживаемая 33/8, L=150 мм - 2 шт Трубка термоусаживаемая 75/22, L=150 мм - 1 шт Шкурка шлифовальная - 1 шт Разветвлительный зажим - 1 шт Руководство по монтажу - 1шт |
