Описание

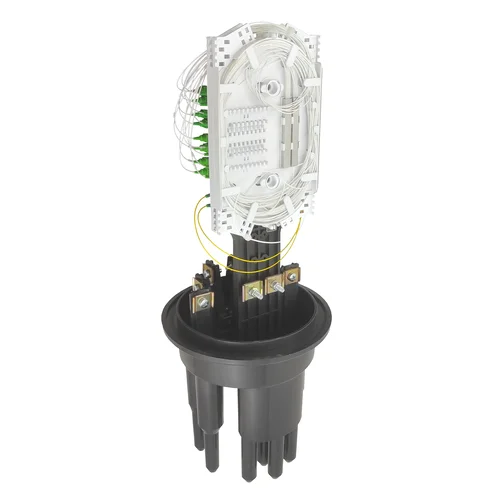

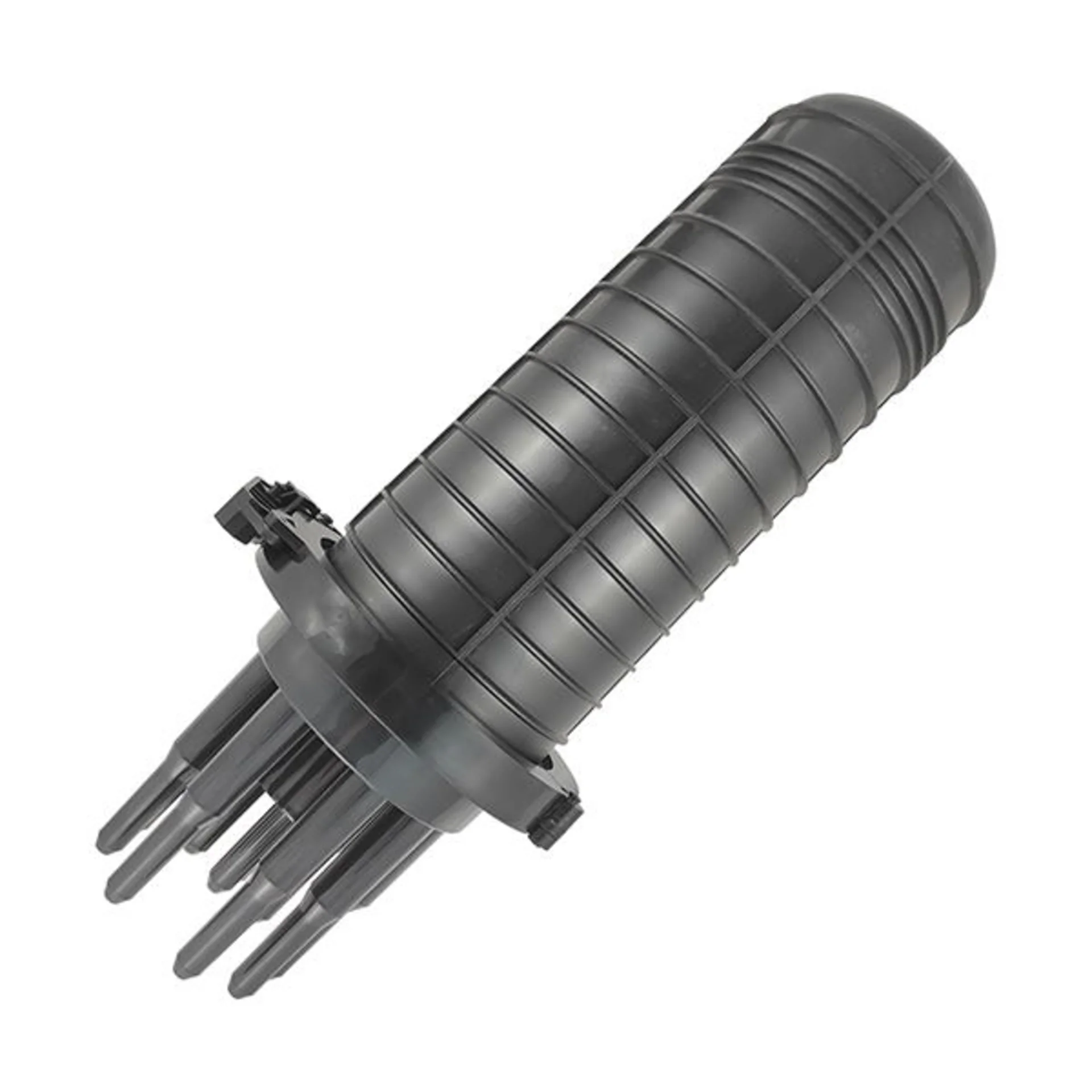

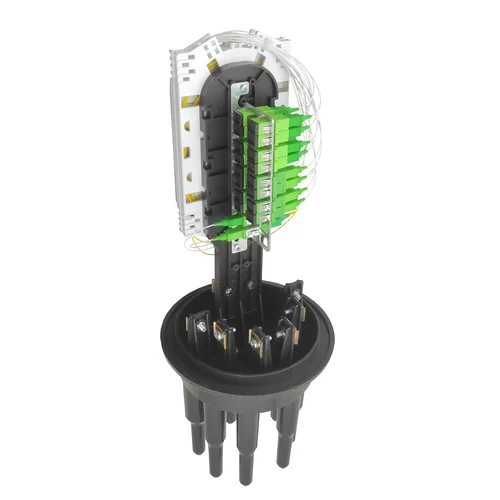

Оптическая кросс-муфта ОКМ-5120-20SC-010-10Т-54К/2PLC8 Используется для построения, как 1-го, так и 2-го каскада в сетях GPON и предназначена для монтажа подвесного ОК,прокладываемого на открытом воздухе и внутри помещений, и коммутации до 8 абонентских ответвлений.

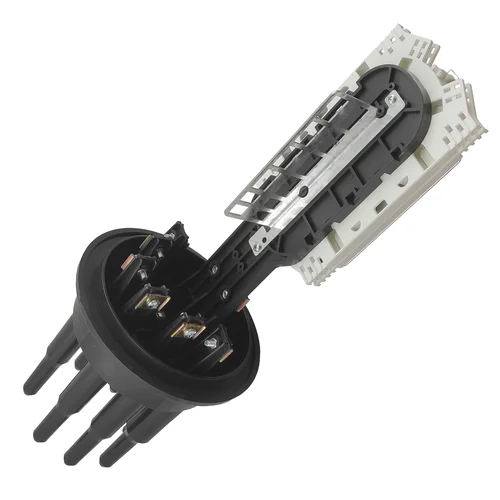

Конструкция кросс-муфты позволяет осуществлять:
- ввод одного транзитного ОК и отвод волокон для сварки без разрыва ОК;
- крепление ЦСЭ;
- установку до 2 сплиттеров в миникорпусе;
- легкое запирание кросс-муфты.
- крепление кросс-муфты к опоре и к плоским поверхностям с технологическим запасом ОК, используя кронштейн ОКМ.
- многократное открытие и закрытие кросс-муфты, добавляя или удаляя абонентов без снижения герметичности корпуса;
В случае необходимости установки муфты на опорах или стенах предлагаем дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования
Характеристики
| Характеристики | |
|---|---|
| Тип конструкции | Тупиковая |
| Тип герметизации | Под термоусадку |
| Количество соединяемых волокон | 54 |

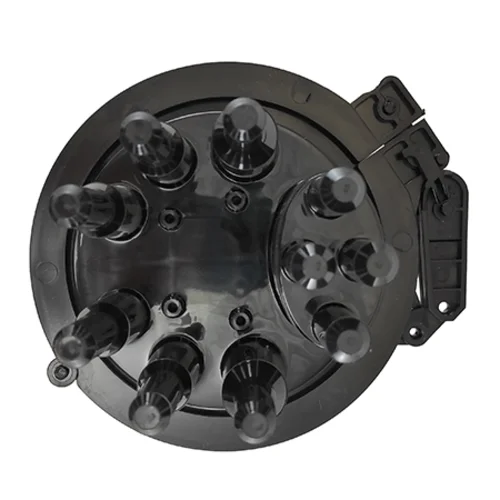

| Количество кабельных вводов | 10 |
| Диаметр кабельных вводов, мм | круглый: 2хØ5...20 мм, 4×Ø5...16 мм; овальный: 2×Ø5…28 мм или транзитный ввод; 4×Ø5...10 при использовании круглых патрубков на овальном вводе. |
| Количество сплайс-кассет | 3/1 (максимальное/в комплекте) |
| Тип используемых сплайс-кассет | КТ-3645 |
| Степень защиты | IP67 |
| Температура хранения, °C | от -40 до 50 |
| Температура эксплуатации, °C | от -60 до 70 |
| Габаритные размеры, мм | 507х230 (длина/диаметр) |
| ВЕС, КГ | 2,2 |
| Комплект поставки | Корпус - 1 шт. Герметизирующая прокладка - 1 шт. Сплайс-кассета 2 шт. Кронштейн сплайс-кассет - 1 шт. Узел крепления центральных силовых элементов - 6шт. Планка на 20 адаптеров SC - 1 шт. Трубка термоусаживаемая 33/8, L=150 мм - 2 шт. Трубка термоусаживаемая 75/22, L=150 мм - 1 шт. Шкурка шлифовальная - 1 шт. Разветвлительный зажим - 1 шт. КЗДС - 20 шт. Стяжки нейлоновые 2,5 х 100 мм - 12 шт. Ткань абразивная - 1 шт. Маркерная таблица - 1 2 шт. Паспорт - 1 шт. |
