Описание:
ИБП серии Smart-Save Online SRT обеспечивают защиту чувствительного электронного оборудования при нарушениях подачи электроэнергии,
скачках напряжения и тока, колебаниях напряжения в электросети и крупных сбоях энергосистемы. ИБП обеспечивает подачу резервного питания от батареи к подключенному оборудованию
до возвращения сетевого питания на нормальный уровень или до полного разряда батареи.
В числе преимуществ этой серии — широкий диапазон входной сети, корректировка коэффициента мощности на входе, наличие USB и последовательного портов для коммуникации с компьютером,
а также возможность установки опциональных коммуникационных карт: сухие контакты, Modbus.
Преимущества:
- Технология двойного преобразования (On-Line)
- Высокий выходной коэффициент мощности: PF=1.0
- Синусоидальная форма выходного напряжения

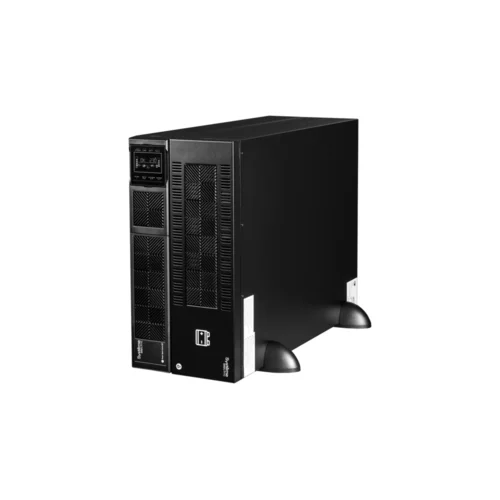

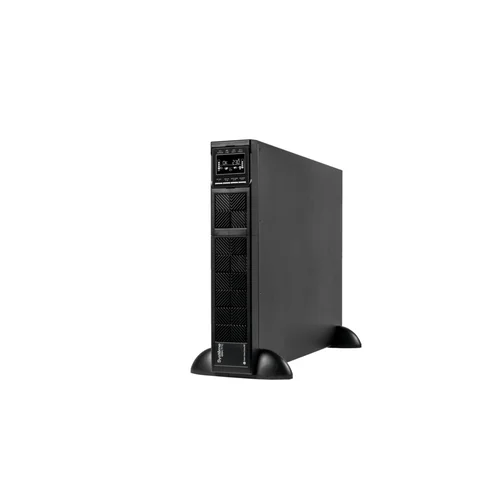

- Конвертируемый форм-фактор с опциями:

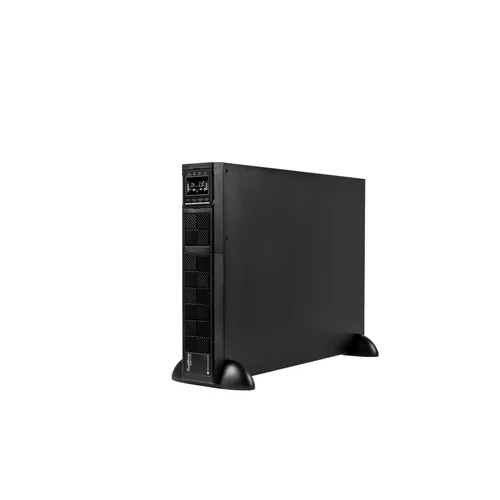

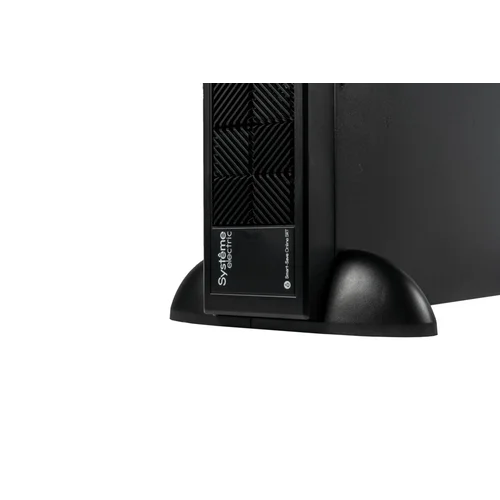

- Напольной установки

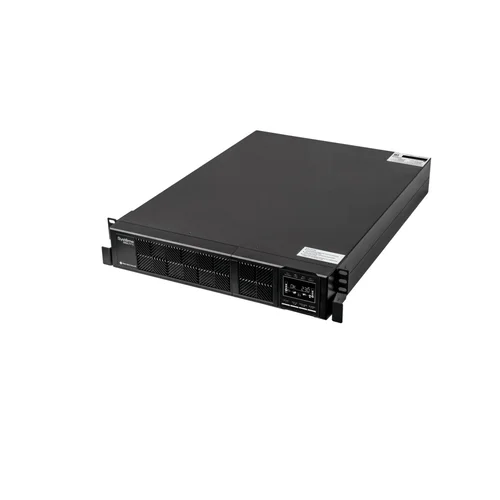

- Установки в серверные стойки (необходимо приобрести комплект для монтажа в стойку)
- Исключительно точная регулировка напряжения и частоты
- Энергосберегающий режим
- Продвинутый LCD-дисплей и звуковая сигнализация
- Управляющее ПО в комплекте поставки
- Управляемая группа розеток (для моделей до 3кВА включительно)
- Возможность увеличения времени автономной работы за счет подключения до 10 дополнительных аккумуляторных батарей
- Многофункциональный интерфейс управления батареями, их контроля, тестирования и прогнозирования срока службы
- Наличие разъема EPO для системы аварийного отключения
- «Горячая» пользовательская замена батарей
Таблица времени автономной работы
| Модель | Конфигурация | Уровень нагрузки | |||
| 25% | 50% | 75% | 100% | ||
| SRTSE5KRTXLI-NC | 1250 Вт | 2500 Вт | 3750 Вт | 5000 Вт | |
| Стандартная (1 BPSE в комплекте) | 61,12 | 26,15 | 15,34 | 10,1 | |
| Стандарт + 1 = 2 BPSE | 141,47 | 61,12 | 37,32 | 26,15 | |
| Стандарт + 2 = 3 BPSE | 228,01 | 100,05 | 61,12 | 43,08 | |
| Стандарт + 3 = 4 BPSE | 316,93 | 141,47 | 86,73 | 61,12 | |
| Стандарт + 4 = 5 BPSE | 406,98 | 184,3 | 113,65 | 80,19 | |
| Стандарт + 5 = 6 BPSE | 497,65 | 228,01 | 141,47 | 100,06 | |
| Стандарт + 6 = 7 BPSE | 588,69 | 272,28 | 169,91 | 120,53 | |
| Стандарт + 7 = 8 BPSE | 679,97 | 316,93 | 198,79 | 141,47 | |
| Стандарт + 8 = 9 BPSE | 771,43 | 361,85 | 228,01 | 162,75 | |
| Стандарт + 9 = 10 BPSE | 863,01 | 406,98 | 257,47 | 184,3 | |
| Время в минутах | |||||
Аксессуары в комплекте:

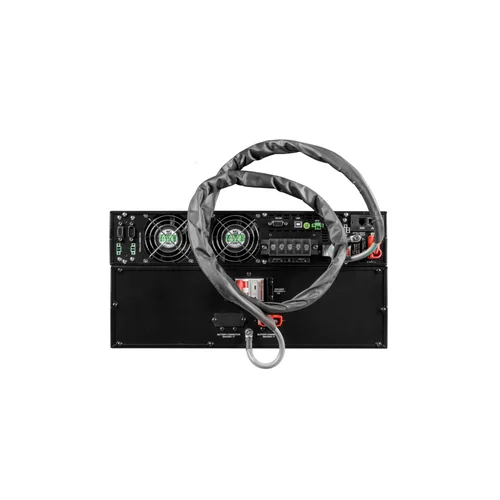

USB A-USB B кабель (1), RS232-RS232 кабель (1), ножки для напольной установки; сетевая карта SNMP, кабель параллельного соединения ИБП (1), кабель совместного тока (1), кабель подключения батареи (1)
Опционально:

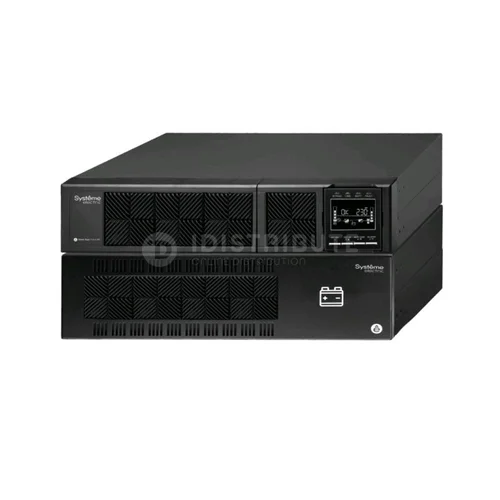

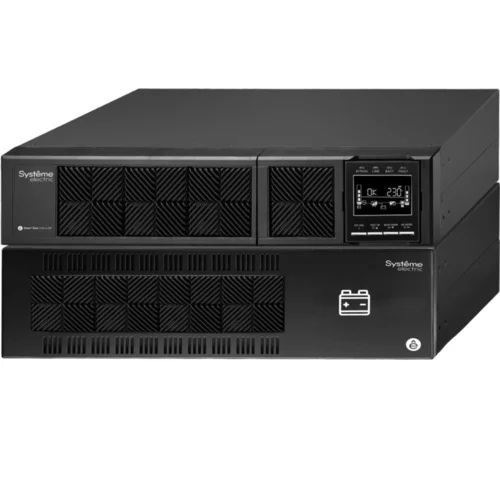

Для установки в 19" конструктив, понадобится комплект монтажных рельсов. ИБП состоит из двух корпусов. Для силового блока понадобится SE1RK - 1 шт, для батарейного блока SE2RK - 1 шт.
Общие характеристики:
Однофазный ИБП с заземлением
Мощность, ВА/Вт 5000VA/5000W
Конвертируемый форм-фактор
Двойное преобразование (онлайн)
Входные характеристики:
Напряжение 220/230/240 В
Диапазон напряжения 110–300В±3% - 50% нагрузка, 176–300В±3% - 100% нагрузка
Частота 40–70 Гц
Входное подключение клеммный разъем
Выходные характеристики:
Напряжение 220/230/240 В
Отклонение напряжения (от батареи) ± 1%
Частота (синхронизированная) 46–54 Гц
Частота (от батареи) 50Гц ± 0,1Гц
Выходное подключение, клеммный разъем

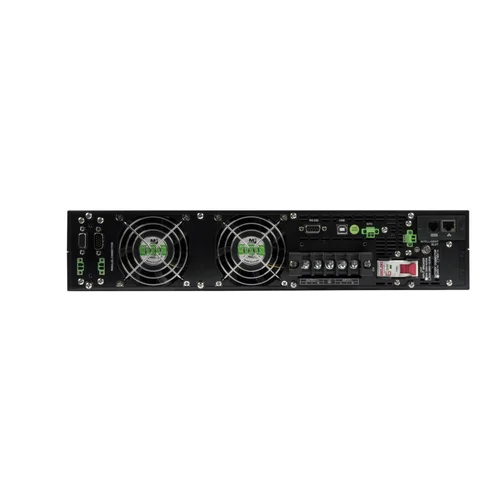

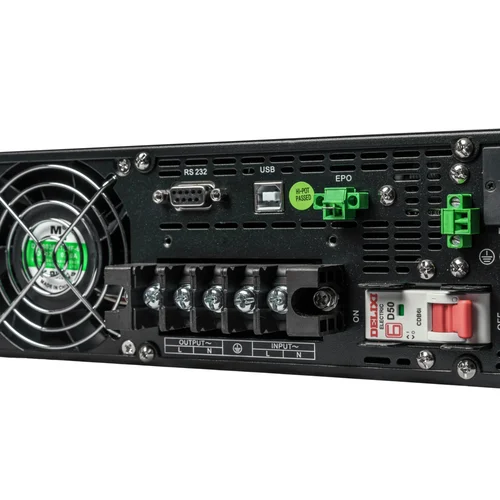

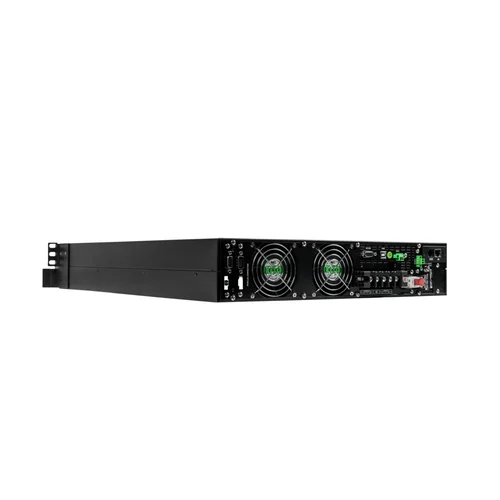

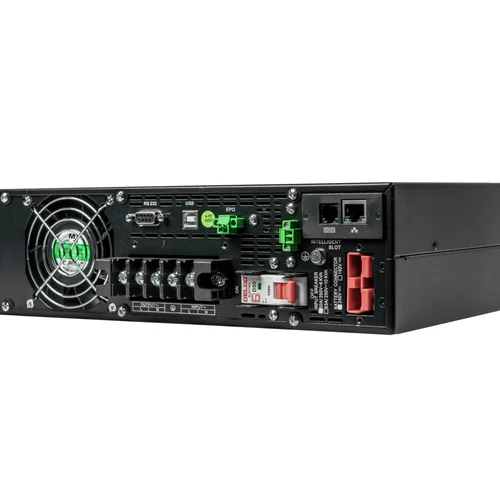

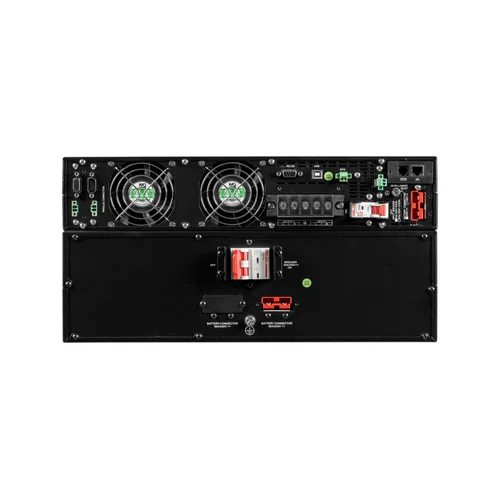

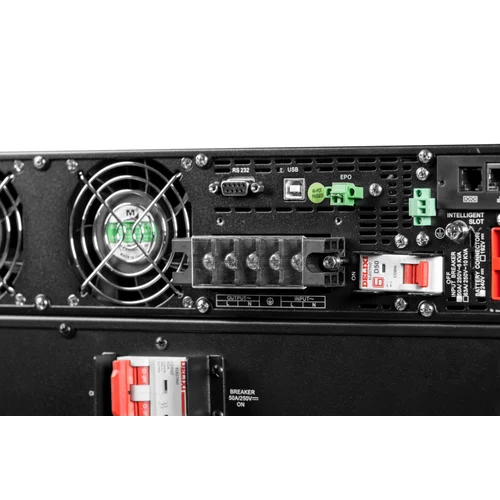

Коммуникационные средства:

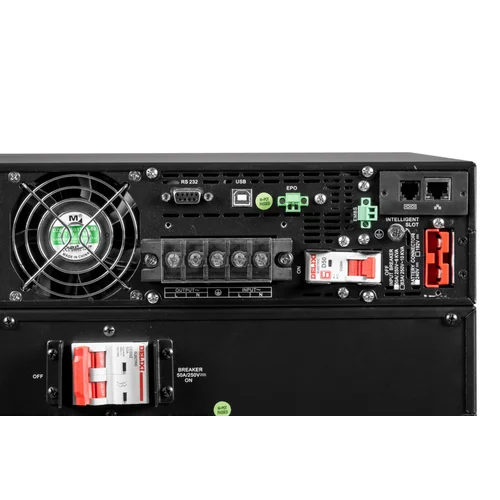

USB communicational port type B, RS-232 port, Intelligent Slot, коннектор подключения батареи,
EMBS (external maintenance bypass switch) port ,

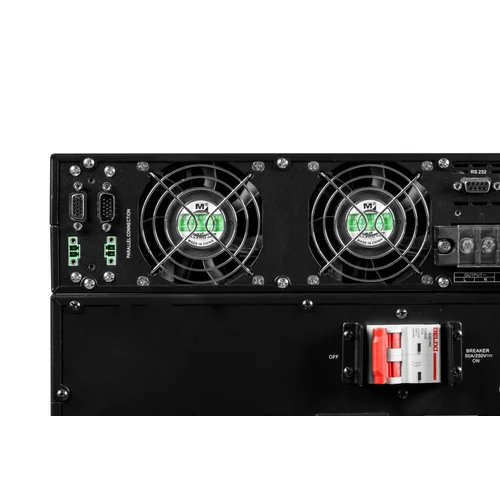

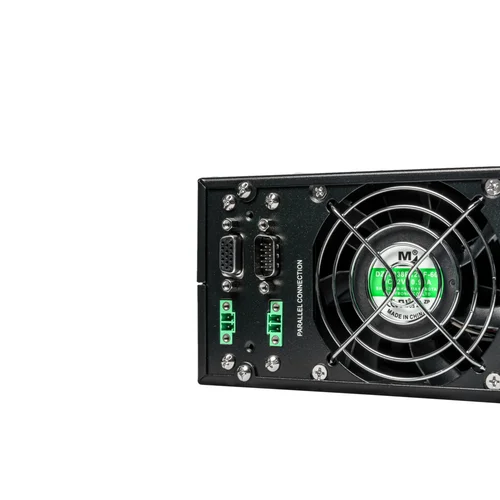

порт параллельного соединения ИБП, порт совместного тока
SNMP карта есть
Emergency power off (EPO) есть
Крест-фактор 3:1
Гармонические искажения (THD) ≤1% линейная нагрузка, ≤4% нелинейная нагрузка
Время переключения от сети на батарею 0 мс
Время перехода от инвертора на байпас 0 мс
Форма выходного напряжения (от батареи) Синусоидальный сигнал
Перегрузка при работе от сети 100–110%: 10 мин, 110–130%: 1 мин, >130%: 1 с
Перегрузка при работе от батареи 100–110%: 30 с, 110–130%: 10 с, >130%: 1 с
Эффективность:
Работа от сети 94%
ECO режим 98.50%
Работа от батареи 92%
Тип батареи, свинцово-кислотная
Монтаж батареи внешний батарейный блок
Форм-фактор Конвертируемый
Внешний батарейный блок BPSE240RT3U9
Количество внешних батарейных блоков 10 (максимум)
Ток зарядки 1/2/4 A (регулируемый)
Напряжение зарядки 273В ± 1%
Типовое время перезарядки: 1 бат. блок - 4.5 ч, 2–4.5 ч, 3–6.75 ч, 4 - 9 ч, 5 - 11.25 ч, 6 - 13.5 ч, 7 - 15.75 ч, 8 - 18 ч, 9 - 20.25 ч, 10 -22.5 ч
Индикация:

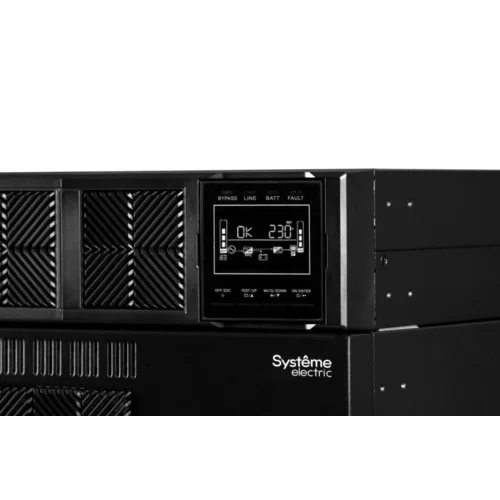

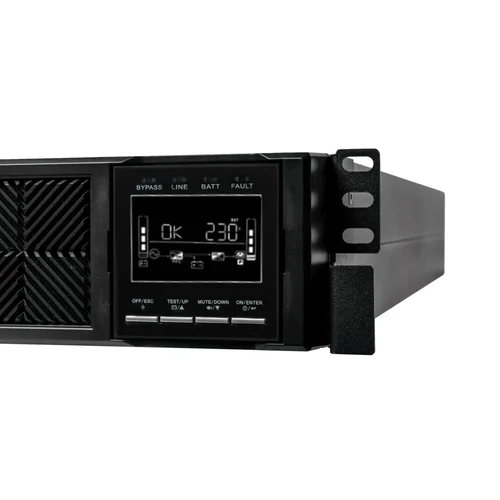

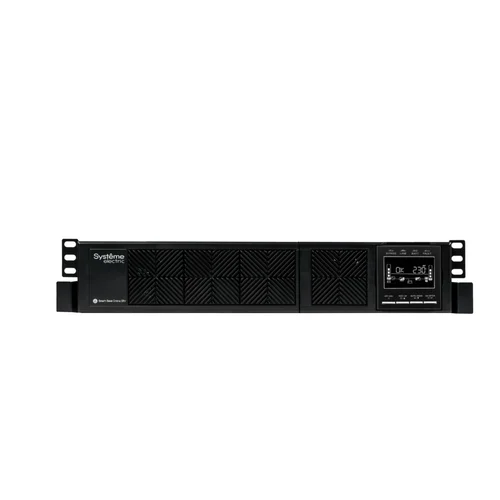

LCD дисплей поворотный Состояние ИБП, Уровень нагрузки, Уровень заряда батареи, Входное/выходное напряжение, Таймер разряда, Неисправность
Оповещения:
Работа от батареи Звучание каждые 4 секунды
Низкий заряд батареи Звучание каждую секунду
Перегрузка Звучание каждые 0.5 секунды
Неисправность Непрерывное звучание
Физические характеристики:
Габаритные размеры ГxШxВ (мм):
Силовой модуль: 610x438x88;
Батарейный блок: 580 х 438 х 133
Масса нетто: Сил. модуль: 17 кг; Бат. блок: 61кг
Цвет чёрный
Параметры окружающей среды
Относительная влажность 20–95 % 0-40°C (без конденсации)
Акустический уровень менее 58дБ
Управление
Программное обеспечение (поддерживает Windows®, Windows® Server, Linux, MAC OS)
Shutdown Wizard
SNMP Web Manager
Гарантия:
2 года с даты продажи, но не более 27 месяцев с даты производства
| Общие | |
|---|---|
| Тип ИБП | On-line |
| Мощность (ВА) | 5000 |
| Мощность,Вт | 5000 |
| Фаза, вход | 1 |
| Фаза, выход | 1 |
| Напряжение на входе (В) | 110–300В±3% - 50% нагрузка, 176–300В±3% - 100% нагрузка |
| Частота на входе (Гц) | 40–70 |
| Входное соединение | Клеммный терминал: фаза, нейтраль и заземление |
| Напряжение на выходе,В | 220/230/240 |
| Частота на выходе (Гц) | 50Гц ± 0,1 |
| Тип и количество выходных розеток | Клеммный терминал: одна фаза, нейтраль и заземление |
| Вид АКБ | Свинцово-кислотные |
| Размеры ИБП ВхШхГ (мм) | 221х438х610 |
| Вес ИБП, кг | 78 |
| Форм-фактор | Rack Tower |
| Коммуникационный порт | USB SNMP карта |
