Свинцово-кислотный герметичный необслуживаемый аккумулятор для ИБП с регулируемым клапаном VRLA (Valve-Regulated Lead-Acid) с внутренней рекомбинацией газа и абсорбированным электролитом (технология AGM Absorbent Glass Mat) с номинальным напряжением 12В и емкостью 120Ач.
Предназначен для работы в буферном режиме (постоянный подзаряд) или циклическом режиме (разряд-заряд). Многослойная технология конструкции аккумулятора, ячеистая конструкция батареи, специальный клей, обеспечивает компактность и защиту от вибраций и ударов. Корпус и крышка батареи изготовлены из негорючего ударопрочного пластика ABS. Защитный клапан выполнен пожаровзрывобезопасными.
Сепаратор между положительными и отрицательными пластинами выполнен из тонкого стекловолокна. Обеспечивает низкое сопротивление при разрядах большим током. Пластины батареи прямоугольной формы. Благодаря применению специальной структуре и особого сплава, увеличивается плотность энергии на единицу массы и объема, а также повышается срок службы батареи. Электролит высокой степени очистки содержит добавки, улучшающие разрядные характеристики.
Специальная форма сепаратора позволяет плотно компоновать пластины. Эластичность материала обеспечивает равномерный контакт с пластинам, тем самым обеспечивается однородность электрохимических параметров по всей площади. Конструкция гнезд пластин обеспечивает защиту от короткого замыкания в случае изгиба или деформации пластин, в случае горизонтального расположения батареи.
Батарея не требует обслуживания в течение всего срока службы и обеспечивает высокую безопасность во время эксплуатации. Герметичная конструкция батареи позволяет транспортировать ее любым видом транспорта. Срок службы до 10 лет.
Применение:
- Источники бесперебойного питания и системы электроснабжения
- Аварийный резервный источник питания
- Аварийное освещение
- Железнодорожная сигнализация
- Сигнализация и охранная система
- Электронные приборы и оборудование
- Источники питания связи
- Источники постоянного тока
- Системы автоматического управления
|

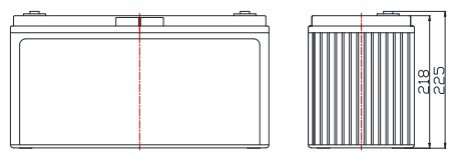

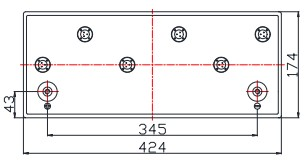

Габаритные разрямеры:
|
|
|

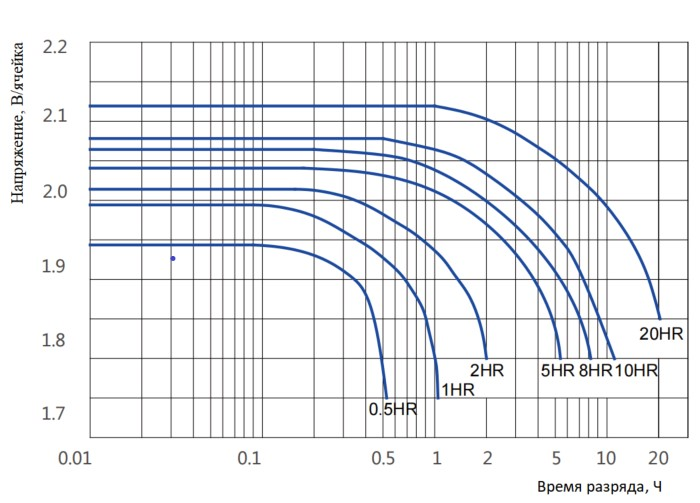

Зависимость напряжения от времени
|

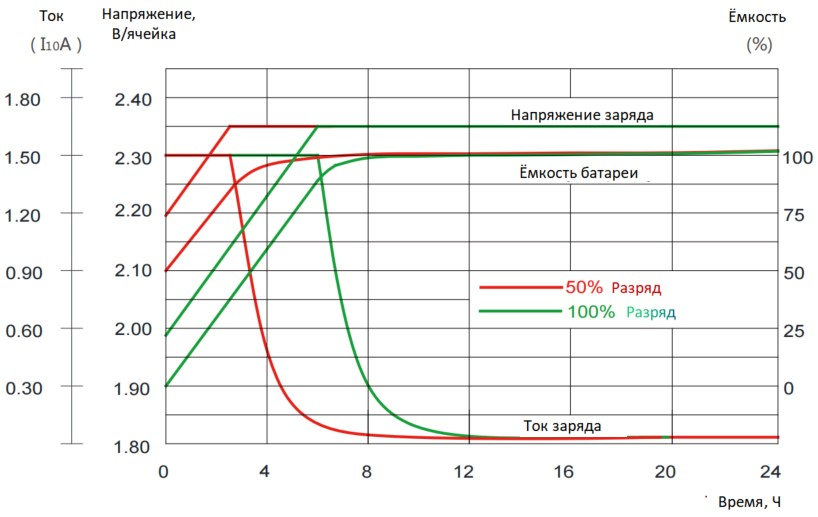

Характеристики заряда
|
|
Кривая саморазряда при различных температурах
 |

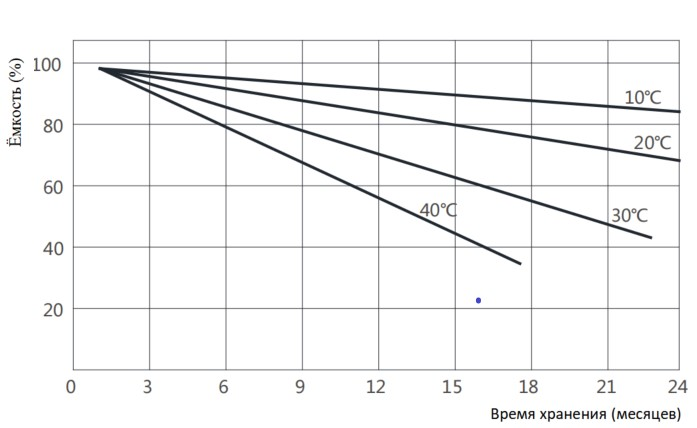

Зависимость ёмкости от времени хранения при различной температуре
 |
Характеристика разряда постоянным током (А/на ячейку, 25°C):
| Напряжение АКБ/Время | 5 мин | 10 мин | 15 мин | 20 мин | 30мин | 45мин | 1 ч | 2 ч | 3 ч | 4 ч | 5 ч | 6 ч | 8 ч | 10 ч | 20ч |
|
1,60 В |
364 | 294 | 245 | 208 | 155 | 111 | 93,2 | 55,4 | 40,5 | 32,1 | 26,7 | 23,4 | 18,8 | 15,7 | 8,27 |
|
1,67 В |
341 | 280 | 235 | 200 | 149 | 108 | 91,2 | 54,4 | 39,9 | 31,7 | 26,4 | 23,1 | 18,6 | 15,6 | 8,21 |
| 1,70 В | 329 | 273 | 231 | 195 | 144 | 104 | 89,0 | 53,3 | 39,2 | 31,2 | 26,1 | 22,8 | 18,4 | 15,5 | 8,13 |
| 1,75 В | 306 | 259 | 221 | 187 | 139 | 101 | 86,3 | 51,9 |
38,4 |
30,6 | 25,6 | 22,5 | 18,1 | 15,3 | 8,04 |
| 1,80 В | 283 | 244 | 211 | 178 | 132 | 96,7 | 83,3 | 50,4 | 37,5 | 29,9 | 25,1 | 22,1 | 17,8 | 15,1 | 7,93 |
| 1,85 В | 237 | 218 | 194 | 166 | 124 | 92,7 | 81,0 | 48,5 | 36,2 | 29,1 | 24,4 | 21,5 | 17,4 | 14,8 | 7,77 |
Характеристика разряда по мощностьи (Вт/на ячейку, 25°C):
| Напряжение АКБ/Время | 5 мин | 10 мин | 15 мин | 20 мин | 30мин | 45мин | 1 ч | 2 ч | 3 ч | 4 ч | 5 ч | 6 ч | 8 ч | 10 ч | 20ч |
|
1,60 В |
630 | 525 | 451 | 383 | 288 | 208 | 177 | 107 | 78,8 | 62,8 | 52,4 | 46,0 | 37,0 | 31,1 | 16,4 |
|
1,67 В |
600 | 505 | 436 | 372 | 281 | 204 | 174 | 106 | 78,0 | 62,2 | 52,0 | 45,6 | 36,7 | 31,0 | 16,3 |
| 1,70 В | 585 | 498 | 430 | 365 | 272 | 199 | 170 | 104 | 76,8 | 61,4 | 51,3 | 45,1 | 36,4 | 30,7 | 16,2 |
| 1,75 В | 555 | 477 | 414 | 351 | 263 | 192 | 166 | 102 |
75,4 |
60,4 | 50,6 | 44,6 | 36,0 | 30,5 | 16,0 |
| 1,80 В | 519 | 453 | 395 | 337 | 251 | 185 | 160 | 99 | 74,0 | 59,2 | 49,7 | 43,9 | 35,5 | 30,2 | 15,9 |
| 1,85 В | 447 | 412 | 366 | 315 | 238 | 178 | 156 | 95,6 | 71,6 | 57,7 | 48,6 | 43,0 | 34,9 | 29,7 | 15,6 |
| Общие | |
|---|---|
| Емкость (25°С), Ач | 150 |
| Номинальное напряжение АКБ, В(DC) | 12 |
| Вес АКБ, кг | 44 |
| Внутреннее сопротивление, мОм | 3.3 |
| Максимальный ток заряда, А: | 30 |
| Максимальный ток разряда, А | 930 (5 с) |
| Диапазон рабочих температур | заряд: -20˚С ~ 45˚С разряд: -40˚С ~ 50˚С хранение: -20˚С ~ 40˚С |
| Саморазряд | < 4% в месяц |
| Тип клемм АКБ | M8 |
| Срок службы АКБ | 10 лет |
| Высота АКБ, мм | 232 |
| Ширина АКБ, мм | 174 |
| Длина АКБ, мм | 481 |
