Описание

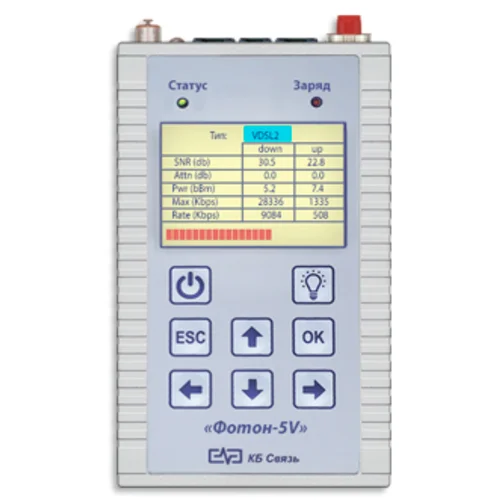

Измеритель оптической мощность "Фотон-5V" - измеритель оптической мощности + дефектоскоп визуальный оптический (VFL) + тестер ADSL/VDSL + LAN-тестер + генератор 1 кГц + светодиодный фонарь и определения потерь в волоконно-оптических световодах и кабелях.
Включен в Реестр промышленной продукции, произведенной на территории РФ.
№ записи: 466\11\2023
"Фотон-5V" в себя включает:
Функции измерителя оптической мощности:
- Измерение мощности оптического излучения (дБм) и определения потерь в волоконно-оптических световодах и кабелях
- Длина волны: 850/1300/1310/1490/1550/1625 нм
- Диапазон мощности входного сигнала: от -55 до +5 дБм
- Погрешность: ±0,25 дБ
- Универсальный разъем со сменными насадками SC, FC, ST
Функции визуального дефектоскопа (VFL):
- Идентификация волокна в кассетах, обнаружение некачественных контактов, трещин, сварочных стыков, обрывов, перегибов оптического волокна визуальным методом
- Выходная мощность: 10 МВт
- Рабочее расстояние: до 10 км
- Режим работы: непрерывный (CW) и импульсный (2 Гц)
Функции тестера xDSL:
- Технология соединения: ADSL, ADSL2, ADSL2+ / VDSL, VDSL2
- Тестирование и вывод на экран дисплея следующей информации:
- технология соединения
- максимально возможная скорость передачи данных
- достигнутая скорость передачи
- запас помехоустойчивости - соотношение сигнал/шум SNR
- затухание в линии
- выходная мощность
- Во время просмотра результатов тестирования тест запускается периодически с обновлением результатов тестирования
- Эмуляция режима работы модема
- Авторизация (передача логина и пароля серверу доступа) при подключении к сети по протоколу PPPoE
- Контроль соединения по светодиодам: для пользователей, предпочитающих в дополнение к индикатору контролировать соединение по светодиодам модема, последние выведены на лицевую часть корпуса
Функции LAN-тестера:
- Определение и прорисовка карты проводов (определение правильности обжимки проводов) с отображением цветовой гаммы проводов
- Определение типа неисправности КЗ, Обрыв - пожильно
- Определение расстояния до обрыва в кабелях UTP, FTP - пожильно
- Входы LAN разъемов защищены от избыточных токов и напряжений в жилах тестируемого кабеля
Встроенный светодиодный фонарь:
- Для удобства специалистов, проводящих работы в плохо освещенных помещениях, в тестер встроен светодиодный фонарь
Генератор 1 кГц:
- Определение «своего» кабеля в пучке чужих контактным способом, (при помощи комплектного оконечника-заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит)
Характеристики
| Технические характеристики | |
|---|---|
| Тип оборудования | Измеритель оптической мощности |
| Тип разъема | универсальный со сменными насадками SC, FC, ST. |
| Диапазон волн, нм | 850-1625 |
| Тип волокна | SM/MM |
| Длина волны, нм | 850 /1300/1310/1490 /1550/1625 |
| Диапазон, дБм | +5 ... -55 |
| Дисплей | LCD |
| Источник питания | Питание тестера производится от Ni-Mh аккумуляторных батарей типа «АА» (пальчиковые) - 2шт, или от сети переменного тока 220В через комплектный сетевой адаптер. Питание и заряд может так же производится от других зарядных устройств, имеющих USB выход с напряжением питания 5В и током 0,5А (например зарядные устройства смартфонов). |
| Массогабаритные характеристики | |
| Габаритные размеры, мм | 158х 95х36 |
| ВЕС, КГ | 0,3 |
| Комплект поставки | |
| Комплект поставки | Тестер Фотон-5V – 1 шт. Комплект шнуров – 1 шт. Сетевой адаптер 5 В, 1 А – 1 шт. Комплект съемных насадок (SC, FC, ST) – 1 шт. Оконечник-заглушка – 1 шт. Сумка для переноски – 1 шт. Руководство пользователя – 1 шт. |
