Описание
Назначение:

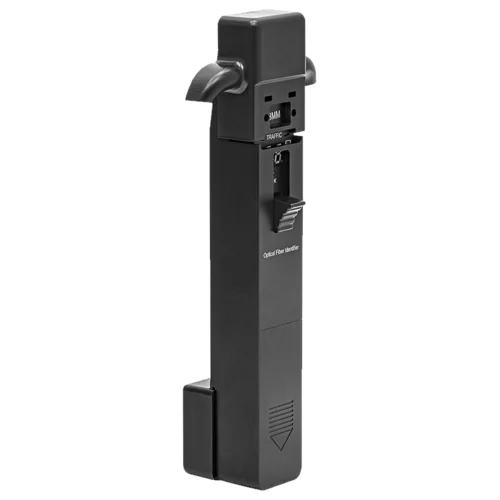

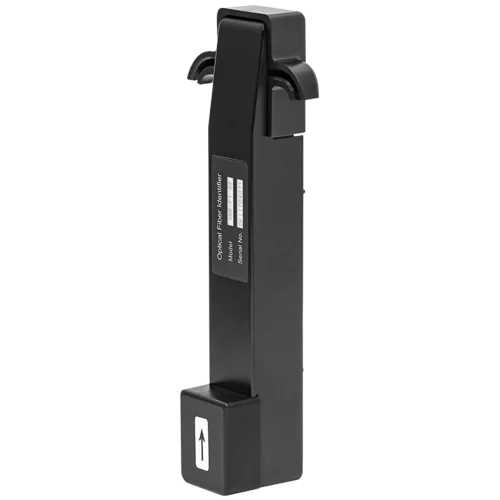

Прибор SNR-FI-02 предназначен для определения сигнала в оптическом волокне и его направления. Для этого используется безопасная технология макроизгиба волокна, при этом отключение приёмо-передающей аппаратуры не требуется.
При тестировании наличия оптического излучения в волокне оповещается звуковым сигналом и световой индикацией, показывающей направление передачи. В комплект поставки идентификатора входят сменные адаптеры, позволяющие тестировать волокна с 250 мкм покрытием, 900 мкм покрытием и кабель с диаметром оболочки 2 мм и 3 мм.
Прибор использует методы неразрущающего контроля для определения наличия сигнала в оптическом волокне.
Устройство работает от батареи 9В "Крона" (в комплект поставки не входит).
Особенности:
- Расширенный диапазон волн от 800 нм до 1700 нм
- Детектирование модулированного сигнала
- Индикация направления передачи сигнала и мощности

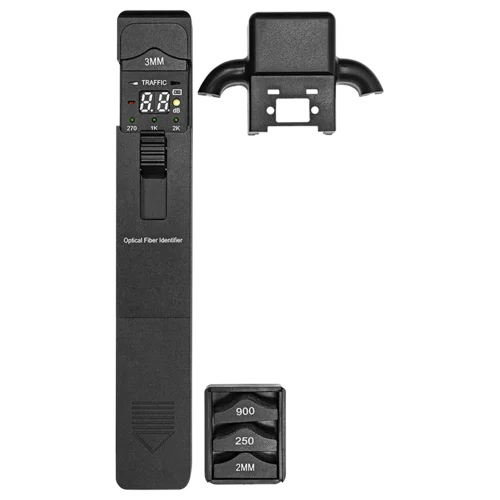

- 4 сменных адаптера для различных диаметров оболочки волокна (0.25, 0.9, 2.0, 3.0)
- Применяется для одномодовых и многомодовых волокон
- Ударопрочный компактный стальной корпус
Характеристики
| Технические характеристики | |
|---|---|
| Тип оборудования | Инструменты для диагностики |
| Тип разъема | Ø0,25 (для волокна Ø0,9 (для кабеля Ø0,9) Ø2,0 (для кабеля Ø2,0) Ø3,0 (для кабеля Ø3,0) |
| Диапазон волн, нм | 800-1700 |
| Определяемый тип сигнала | CW; 270Гц±5%; 1кГц±5%; 2кГц±5% |
| Направление сигнала | Левый и правый светодиод |
| Тип волокна | SM/MM |
| Объем памяти | 1 000 записей |
| Источник питания | Батарея 9В "Крона" (в комплект поставки не входят) |
| Массогабаритные характеристики | |
| Габаритные размеры, мм | 196х30х27 |
| ВЕС, КГ | 0,2 |
| Условия эксплуатации | |
| Влажность | 0...95% (без конденсата) |
| Температура хранения, °C | от -25 до 70 |
| Температура эксплуатации, °C | от -10 до 60 |
| Комплект поставки | |
| Комплект поставки | SNR-FI-02 - 1 шт Сменный адаптер (0.25, 0.9, 2.0, 3.0) - 4 шт Портативная сумка - 1 шт Бокс для хранения адаптеров - 1 шт Паспорт - 1 шт Калибровочный лист - 1 шт |
