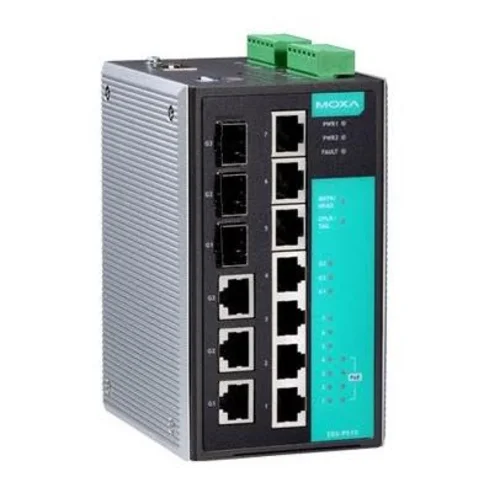

Коммутатор Moxa EDS-P510

Нет отзывов
MOXA
Артикул:EDS-P510
Код товара: 19365
MOXA

Управляемый индустриальный коммутатор 2 уровня, 7 портов 10/100BaseTX, 3 комбо-порта 10/100/1000BaseT с функцией Poe

Снят с продажи

Управляемые PoE-коммутаторы MOXA обладают большим набором интеллектуальных функций сетевого управления второго уровня. Поддерживаются также такие функции управления PoE, как мониторинг потребляемой портом мощности, ограничение выдаваемой мощности и выдача PoE-питания по расписанию.

Ключевые особенности

Интеллектуальные функции для создания промышленных сетей

  • Поддержка технологии кольцевого резервирования сетей Turbo Ring (время восстановления не более 20 мсек)

  • Функция Port-Based VLAN для логического разделения сетей

  • Функции управления приоритетами обслуживания QoS—IEEE802.1p и TOS/DiffServ для повышения детерминизма

  • Протоколы SNMP V1/V2c/V3 и RMON для безопасного управления сетью

Использование в промышленных системах связи

  • Управление пропускной способностью для предотвращения перегрузки сети

  • Мониторинг портов для устранения неполадок в режиме online

  • Автоматическое предупреждение о неисправности через e-mail или релейный выход

  • Автоматическое восстановление IP адреса подключенных устройств

  • Поддержка технологии Line Swap Fast-Recovery

  • Резервированный дублированный вход постоянного питания

  • Рабочая температура -40 ~ +75°C

  • Степень защиты IP30

  • Крепление на DIN-рейку или (опционально) на стену

Простота настройки и удаленного управления

  • Настройка/управление через Web-браузер, Telnet/Serial консоль, Windows-утилиту и SNMP

  • Отсылка Ping-команд для определения целостности сегмента сети

Технические характеристики.

Технология

Стандарты

IEEE 802.3af for Power-over-Ethernet, IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3ab for 1000BaseT(X), IEEE 802.3z for 1000BaseX, IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1s for Multiple Spanning Tree Protocol, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1X for Authentication, IEEE 802.3ad for Port Trunk with LACP

Протоколы

IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, EtherNet/IP, Modbus/TCP, SNMP Inform, LLDP, IEEE 1588 PTPv2, IPv6, NTP Server/Client

MIB

MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

Контроль потока

IEEE 802.3x flow control, back pressure flow control

Таблица MAC-адресов

8000

Размер буфера пакетов

1 Мбит

Интерфейсы

Общее количество портов

10

Разъемы для витой пары

RJ45

Возможность резервирования связи

Резервированное кольцо Turbo Ring
"Связующее дерево" Spanning Tree

Поддержка интеллектуальных функций

Автоматическое оповещение об обрыве электропитания

При помощи реле
По E-Mail
По SNMP

Автоматическое оповещение об обрыве связи по порту

При помощи реле
По E-Mail
По SNMP

Управление приоритетами потоков QoS

Да

Создание виртуальных сетей VLAN

IEEE 802.1Q
Port-Based VLAN

Релейные выходы

2

Управление коммутатором

Управление коммутатором

SNMP V1/V2c/V3
Консоль RS-232
Web-интерфейс
Telnet-консоль

Разъем консоли RS-232

RJ45

DIP-переключатели

Turbo Ring, Master, Coupler, Reserve

Требования по электропитанию

Рабочее напряжение

48 В пост. (46 ~ 50 В)

Потребление тока

1.62 А при 48 В (при нагрузке 15.4 Вт на каждый из 4 портов PoE)

Возможность подключения резервного источника электропитания

Да

Разъем электропитания

Клеммы

Механические

Корпус

Алюминий

Размеры, мм (W x H x D)

80,2 x 135 x 105

Вес, г

1170

Установка

На DIN-рейку
Настольный/настенный (опционально)

Окружающая среда

Рабочая температура

от 0 до 60°C
от -40 до 75°C  - T модели

Температура хранения

от -40 до 85°C

Относительная влажность

от 5% до 95% (без конденсата)

Сертификаты

Безопасность

UL508

Электромагнитная совместимость (EMI)

EN 55022 Class A, FCC Part 15 Subpart B Class A

Электромагнитная совместимость (EMS)

EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8

Удары

IEC 60068-2-27

Свободное падение

IIEC 60068-2-32

Вибрации

IEC60068-2-6

Среднее время наработки на отказ (MTBF), часов

205384



Информация для заказа Moxa  EDS-P510

Код продукта

Описание

Блоки питания

DR-75-48

Блок питания на DIN-рейку 48В/75Вт

DR-120-48

Блок питания на DIN-рельс 48В/120Вт

DRP-240-48

Блок питания на DIN-рейку 48В/240Вт

Крепление

WK-46

Крепеж для настенной установки

RK-4U

19"-дюймовый комплект для монтажа, 4U

Дополнительное оборудование
ABC-01



Инструмент для резервного копирования и восстановления настроек управляемых коммутаторов и беспроводных точек доступа/Bridges/Clients, разъем RJ45

Программное обеспечение

MXconfig Программное обеспечение для упрощения массовой конфигурации устройств
MXview

Программное обеспечение для промышленных сетей

EDS-SNMP OPC Server Pro



Программное обеспечение, OPC-драйвер для SNMP-протокола



Серия EDS-P510

EDS-P510 Коммутатор 5 x 10/100BaseTX с базовыми функциями управления
EDS-P510-T Коммутатор 5 x 10/100BaseTX с базовыми функциями управления, с расширенным диапазоном температур


Производитель: Moxa
