Коммутаторы EX4550 работают на базе Junos OS, как и другие коммутаторы и маршрутизаторы Juniper, что обеспечивает единый согласованный функционал по всей сети, построенной на оборудовании Juniper.
Получить техническую консультацию, составить полную и правильную спецификацию и определить стоимость оборудования Вы можете пообщавшись с менеджером. Звоните! Мы с удовольствием ответим на все вопросы! Возможны гибкие условия рассрочки и факторинга!
- EX-серия на сайте Juniper Networks
- EX4600 Ethernet Switch Datasheet
- Обзор поддерживаемых функций на коммутаторах серии EX (Eng)
- Решение (http://data.nag.ru/Juniper%20Networks/Documents/Total%20Solution%20Design.pdf)Juniper (http://data.nag.ru/Juniper%20Networks/Documents/Total%20Solution%20Design.pdf) (http://data.nag.ru/Juniper%20Networks/Documents/Total%20Solution%20Design.pdf)Networks (http://data.nag.ru/Juniper%20Networks/Documents/Total%20Solution%20Design.pdf) для корпоративных сетей (http://data.nag.ru/Juniper%20Networks/Documents/Total%20Solution%20Design.pdf)
- JUNOS Operating System
- Техническая документация. Layer 3 Protocols Not Supported on EX-series Switches
- Техническая документация. Layer 3 Protocols Supported on EX-series Switches
- Техническая документация. EX Series Hardware & Software Documentation
- Электронный учебный курс «JUNOS как второй язык» (версии на русском, английским и других языках)
- Электронный учебный курс «JUNOS as a Switching Language»
Область применения:

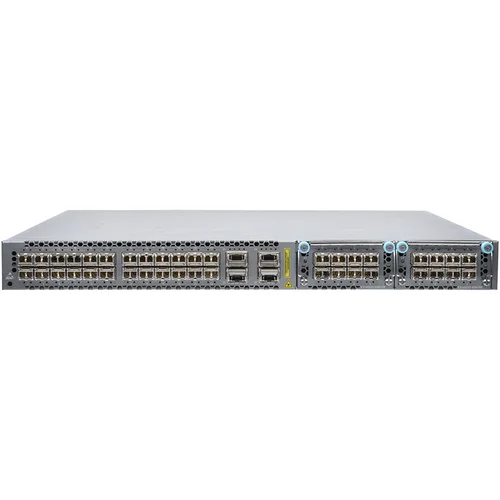

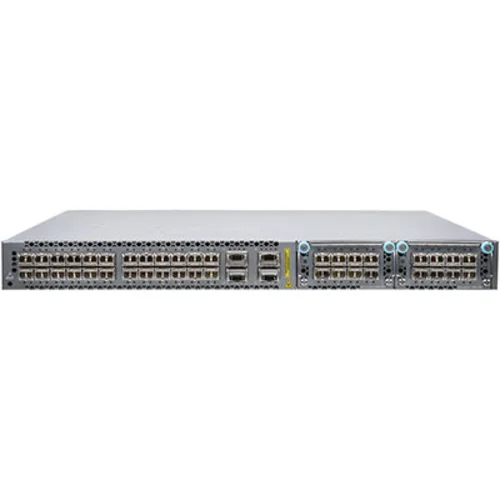

Коммутатор EX4600 представляет собой оптический L3-коммутатор операторского класса с поддержкой портов 10G SFP+. Поддерживает dual stack(IPv4/IPv6), QOS, Расширенные функции VLAN (Vulticast VLAN, Voice VLAN,QinQ, и т.п.), bandwidth-control, агрегацию линков, интеллектуальный контроль безопасности, протоколы динамической маршрутизации (IS-IS, OSPF, BGP,MPLS) RSVP, LDP signaling.
Областью применения коммутатора EX4600 является построение узлов агрегации в сетях операторов связи, использование в качестве ядра корпоративной сети, использование в качестве коммутатора агрегации в центрах обработки данных.
Основные особенности:
- Таблица MAC-адресов на 288 000 записей
- Количество маршрутов ipv4 128.000
- Количество arp записей 48,000
- Зеркалирование портов: 1-1, N-1, Flow-based
- Q-in-Q, Selective Q-in-Q, VLAN Translation
- IPv4/IPv6 Dual-stack
- Поддержка LAG
- Поддержка протоколов динамической маршрутизации
- Поддержка MPLS
- поддержка FCoE для установки в ЦОД
- Стек Virtual Chassis до 10 устройств
| Технические характеристики | |
| Основные | |
| Интерфейсы | До 72 портов 10GE SFP+ через дополнительные модули расширения и разделения QSFP портов до 12 портов 40GE через два заменяемых модуля расширения. |
| Консольный порт | RJ-45 |
| Производительность | |
| Коммутационная матрица | 1,07Gbps |
| Скорость пересылки пакетов | 144 Tbps на порт |
| Размер таблицы MAC-адресов | 128 K |
| Количество VLAN | 4096 |
| Количество ACL | 1500 |
| Размер таблицы маршрутизации | 128K IPv4 64K IPv6 |
| Количество L3-интерфейсов | 1024 |
| Количество VRF | 255 |
| Flash-память | 2GB |
| Jumbo-фрейм | 9216 байт |
| Физические параметры | |
| MTBF | >80,000 часов |
| Тепловыделение | 221.7 BTU/h |
| Входное напряжение | 100 ~ 240 VAC 50/60 Hz |
| Максимальная потребляемая мощность | 65 Ватт |
| Размеры (Ш х Г х В) | 483 х 469 х 44 мм |
| Вес | 8.8 кг |
| Система охлаждения | Активная |
| Диапазон рабочих температур | 0 ~ 50 ℃ |
| Диапазон температур хранения | -40 ~ 70 ℃ |
| Допустимая влажность | 5% ~ 95% |
| Электромагнитная безопасность | FCC Class A, CE Class A, VCCI Class A, IC C-Tick |
| Безопасность | CB, cUL, LVD |
| Спецификации программного обеспечения | ||
| Стекирование | Виртуальное стекирование - до 10 устройств в кластере управления | |
| L2 функционал | Таблица MAC-адресов: 128K | Функция Loopback Detection |
| L2 Multicast | IGMP Snooping: | ND Snooping |
| L3 функционал | BFD | PIM-DM, PIM-SM, PIM-SSMдля: |
| VLAN | 802.1 VLAN | Multicast VLAN |
| Качество обслуживания (QoS) | Управление полосой пропускания: | CoS на основе: |
| Списки контроля доступа (ACL) | До 1500 правил доступа | - Метки потока IPv6 |
| Безопасность | SSH v1/v2 | GRE Tunnel |
| AAA | 802.1x: | - Auto VLAN |
| OAM | Диагностика кабельной линии (VCT) | UDLD |
| Управление | Web-интерфейс | DHCP Relay |
| IPv6 | ICMPv6 | DHCPv6 Server/Relay/Snooping |
| Интерфейсы | |
|---|---|
| Тип основных портов | 10GigabitEthernet SFP+ |
| Интерфейсы 10GBase-X SFP+ | 24 |
| Количество основных портов | 24 |
| Тип Uplink портов | 10GigabitEthernet SFP+ |
| Питание | |
| Блоки питания | Hot-swap модульные блоки питания, резервирование 1+1 |
| L2 функционал | |
| Размер таблицы MAC адресов | 128000 |
| L3 функционал | |
| Размер таблицы маршрутизации | 128000 |
| Общие | |
| Размещение | Монтируемые в стойку |
