ИБП серии Smart-Save Online SRT обеспечивают защиту чувствительного электронного оборудования при нарушениях подачи электроэнергии, скачках напряжения и тока, колебаниях напряжения в электросети и крупных сбоях энергосистемы. ИБП обеспечивает подачу резервного питания от батареи к подключенному оборудованию до возвращения сетевого питания на нормальный уровень или до полного разряда батареи. В числе преимуществ этой серии — широкий диапазон входной сети, корректировка коэффициента мощности на входе, наличие USB и последовательного портов для коммуникации с компьютером, а также возможность установки опциональных коммуникационных карт: сухие контакты, Modbus.
Преимущества:
- Технология двойного преобразования (On-Line)
- Высокий выходной коэффициент мощности: PF=1.0
- Синусоидальная форма выходного напряжения
- Конвертируемый форм-фактор с опциями: напольной установки или установки в серверные стойки (необходимо приобрести комплект для монтажа в стойку)
- Исключительно точная регулировка напряжения и частоты
- Энергосберегающий режим
- Продвинутый LCD-дисплей и звуковая сигнализация
- Управляющее ПО в комплекте поставки
- Управляемая группа розеток (для моделей до 3кВА включительно)
- Возможность увеличения времени автономной работы за счет подключения до 10 дополнительных аккумуляторных батарей
- Многофункциональный интерфейс управления батареями, их контроля, тестирования и прогнозирования срока службы
- Наличие разъема EPO для системы аварийного отключения
- «Горячая» пользовательская замена батарей
Таблица времени автономной работы
| Модель | Конфигурация | Уровень нагрузки | |||
| 25% | 50% | 75% | 100% | ||
| SRTSE10KRTXLI-NC | 2500 Вт | 5000 Вт | 7500 Вт | 10000 Вт | |
| Стандартная (1 BPSE в комплекте) | 23,6 | 8,83 | 4,3 | 2,48 | |
| Стандарт + 1 = 2 BPSE | 55,14 | 22,8 | 12,46 | 8,22 | |
| Стандарт + 2 = 3 BPSE | 90,25 | 37,55 | 21,21 | 14,62 | |
| Стандарт + 3 = 4 BPSE | 127,58 | 53,28 | 30,26 | 21,21 | |
| Стандарт + 4 = 5 BPSE | 184,3 | 80,18 | 48,97 | 34,48 | |
| Стандарт + 5 = 6 BPSE | 228 | 100,05 | 61,12 | 43,08 | |
| Стандарт + 6 = 7 BPSE | 272,27 | 120,53 | 73,73 | 51,96 | |
| Стандарт + 7 = 8 BPSE | 316,92 | 141,46 | 86,73 | 61,12 | |
| Стандарт + 8 = 9 BPSE | 361,85 | 162,74 | 100,05 | 70,54 | |
| Стандарт + 9 = 10 BPSE | 406,97 | 184,3 | 113,65 | 80,18 | |
| Время в минутах | |||||
Аксессуары в комплекте:
- USB A-USB B кабель (1)
- RS232-RS232 кабель (1)
- Ножки для напольной установки
- Сетевая карта SNMP
- Кабель параллельного соединения ИБП (1)
- Кабель совместного тока (1)
- Кабель подключения батареи (1)
Опционально:

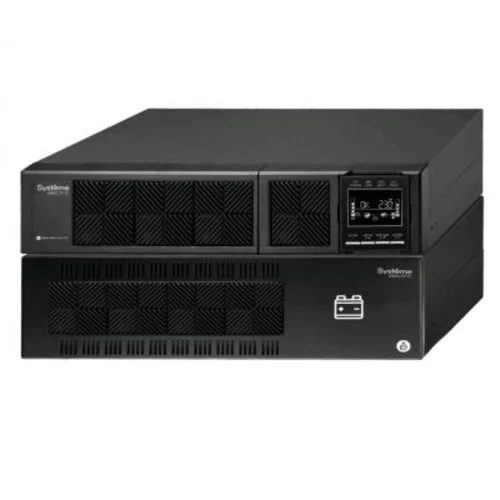

Для установки в 19" конструктив, понадобится комплект монтажных рельсов. ИБП состоит из двух корпусов: для силового блока понадобится SE1RK - 1 шт, для батарейного блока SE2RK - 1 шт.
Общие характеристики:
- Однофазный ИБП с заземлением
- Мощность, ВА/Вт: 10000VA/10000W
- Конвертируемый форм-фактор
- Двойное преобразование (онлайн)
Входные характеристики:
- Напряжение: 220/230/240 В
- Диапазон напряжения: 110–300В±3% - 50% нагрузка, 176–300В±3% - 100% нагрузка
- Частота: 40–70 Гц
- Входное подключение: входные клеммы
Выходные характеристики:
- Напряжение: 220/230/240 В
- Отклонение напряжения (от батареи): ± 1%
- Частота (синхронизированная): 46–54 Гц
- Частота (от батареи): 50Гц ± 0,1Гц
- Выходное подключение: выходные клеммы

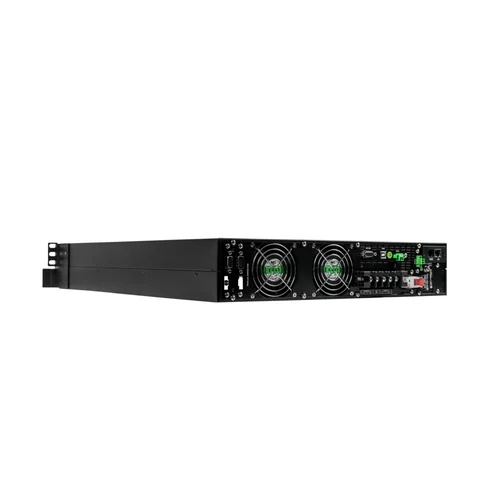

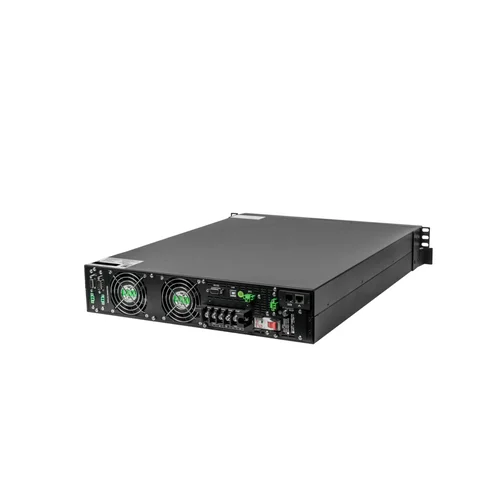

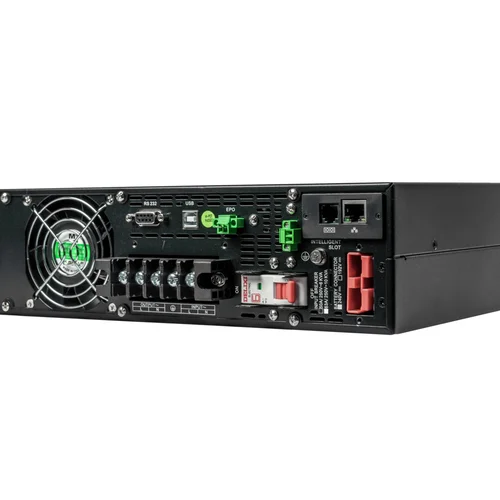

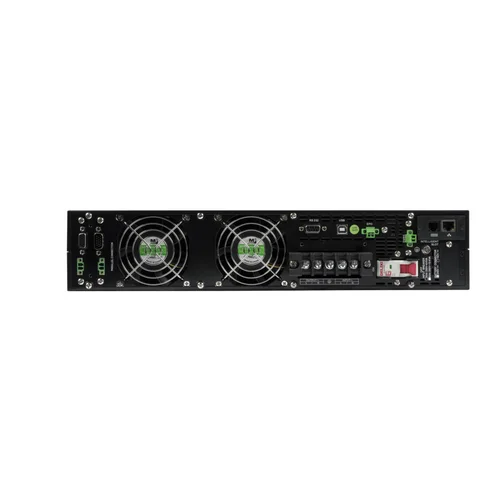

Коммуникационные средства:

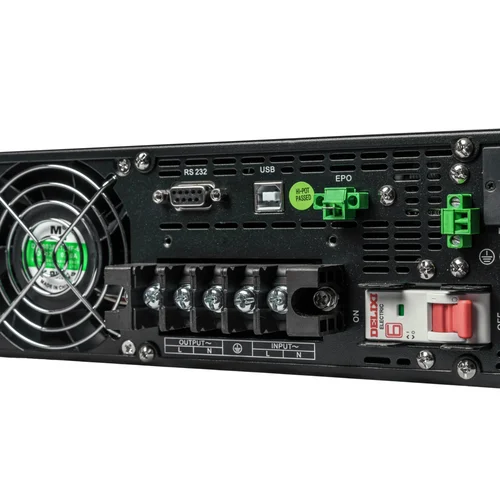

- USB communicational port type B, RS-232 port, Intelligent Slot, коннектор подключения батареи,
- EMBS (external maintenance bypass switch) port ,

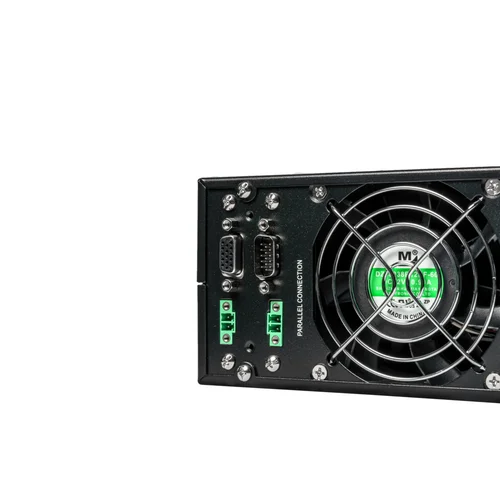

- порт параллельного соединения ИБП, порт совместного тока
- SNMP карта есть
- Emergency power off (EPO) есть
- Крест-фактор 3:1
- Гармонические искажения (THD) ≤1% линейная нагрузка, ≤4% нелинейная нагрузка
Эффективность:
- Работа от сети 94%
- ECO режим 98.50%
- Работа от батареи 92%
- Время переключения от сети на батарею 0 мс
- Время перехода от инвертора на байпас 0 мс
- Форма выходного напряжения (от батареи) Синусоидальный сигнал
- Перегрузка при работе от сети 100–110%: 10 мин, 110–130%: 1 мин, >130%: 1 с
- Перегрузка при работе от батареи 100–110%: 30 с, 110–130%: 10 с, >130%: 1 с
Батареи:
- Тип батареи: свинцово-кислотная
- Монтаж батареи: внешний батарейный блок
- Внешний батарейный блок: BPSE240RT3U9
- Количество внешних батарейных блоков: 10 (максимум)
- Ток зарядки: 1/2/4 A (регулируемый)
- Напряжение зарядки: 273В ± 1%
- Типовое время перезарядки: 1 бат. блок - 4.5 ч, 2–4.5 ч, 3–6.75 ч, 4 - 9 ч, 5 - 11.25 ч, 6 - 13.5 ч, 7 - 15.75 ч, 8 - 18 ч, 9 - 20.25 ч, 10 -22.5 ч
Индикация:

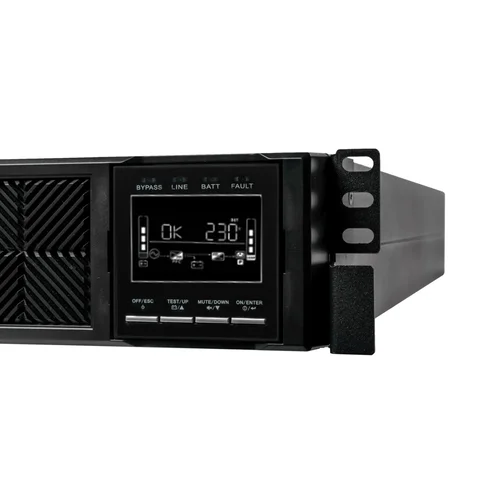

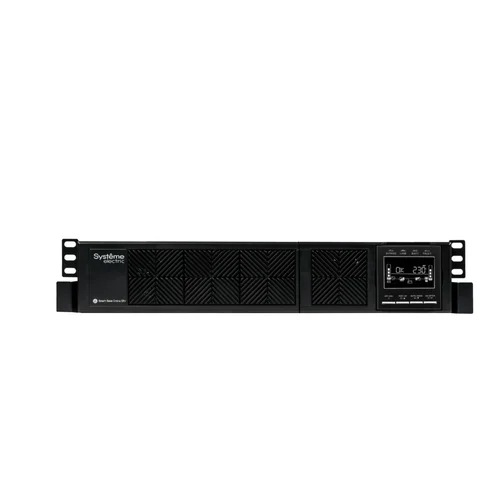

LCD дисплей поворотный состояние ИБП, уровень нагрузки, уровень заряда батареи, входное/выходное напряжение, таймер разряда, неисправность
Оповещения:
- Работа от батареи: звучание каждые 4 секунды
- Низкий заряд батареи: звучание каждую секунду
- Перегрузка: звучание каждые 0.5 секунды
- Неисправность: непрерывное звучание
Физические характеристики:
- Габаритные размеры ГxШxВ (мм) - силовой модуль: 610x438x88; батарейный блок: 580 х 438 х 133
- Масса нетто: силовой модуль: 20 кг; батарейный блок: 61 кг
- Цвет: чёрный
Параметры окружающей среды:
- Относительная влажность: 20–95 % 0-40°C (без конденсации)
- Акустический уровень: менее 58дБ
Управление:
- Программное обеспечение (поддерживает Windows®, Windows® Server, Linux, MAC OS)
- Shutdown Wizard
- SNMP Web Manager
Гарантия:
2 года с даты продажи, но не более 27 месяцев с даты производства.
| Общие | |
|---|---|
| Тип ИБП | On-line |
| Мощность (ВА) | 10000 |
| Фаза, вход | 1 |
| Фаза, выход | 1 |
| Напряжение на входе (В) | 110–300В±3% - 50% нагрузка, 176–300В±3% - 100% нагрузка |
| Частота на входе (Гц) | 40-70 |
| Входное соединение | Клеммный терминал: фаза, нейтраль и заземление |
| Частота на выходе (Гц) | 50Гц ± 0,1 |
| Тип и количество выходных розеток | Клеммный терминал: одна фаза, нейтраль и заземление |
| Размеры ИБП ВхШхГ (мм) | 221х438х610 |
| Вес ИБП, кг | 81 |
| Форм-фактор | Rack Tower |
| Коммуникационный порт | SNMP карта USB |
