Назначение:
Кабель марки ОККМС предназначен для подвески на опорах линий связи, контактной сети железных дорог, опорах линий электропередач в точках с максимальной величиной потенциала электрического поля до 12 кВ, между зданиями и сооружениями.
.1.png)
.1.png)
.1.png)

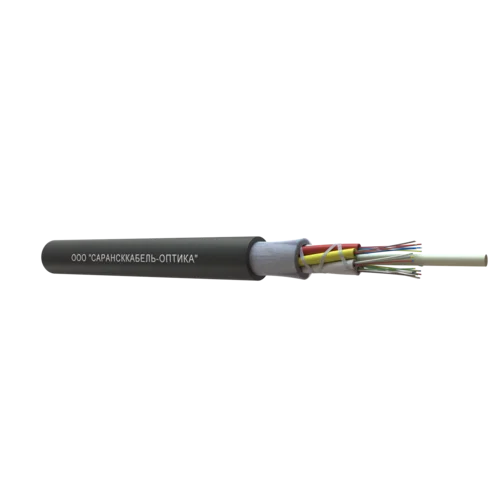

Описание конструкции:

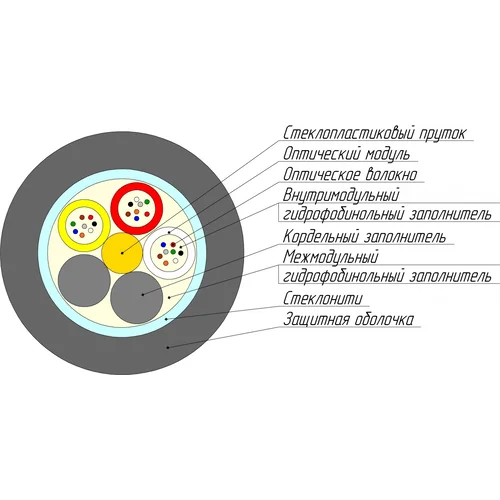

Кабель содержит сердечник модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены (модули и кордели) методом правильной знакопеременной (SZ) скрутки. Внутри оптических модулей свободно уложены оптические волокна.
1. Центральный силовой элемент
2. Оптическое волокно
3. Повив оптических модулей из ПБТ, заполненных гидрофобным гелем
4. Стеклонити
5. Защитная оболочка
Свободное пространство внутри оптических модулей и межмодульное пространство заполнено гидрофобным заполнителем. Сердечник скреплен нитями. На сердечник наложена ПЭТ лента, закрепленная нитью. Поверх скрутки наложен армирующий повив из стеклонитей. Защитная оболочка – полиэтилен высокой плотности.
Подбор арматуры
Для данного типа кабеля рекомендуем использовать спиральные натяжные и поддерживающие зажимы (НСО/ПСО). Для подбора креплений для кабеля необходимо руководствоваться следующими параметрами:
- допустимое растягивающее усилие кабеля (кН);
- внешний диаметр оптического кабеля.
Более подробную информацию Вы можете получить в электронном каталоге "Оптические компоненты". В случае возникновения проблем с подбором арматуры, пожалуйста, обратитесь к менеджеру.
Размеры и вес деревянных барабанов
| Тип барабана | А Диаметр щеки (мм) |
C Диаметр шейки (мм) |
D Длина шейки (мм) |
B Габаритная ширина (мм) |
Вес барабана (кг) |
| 10 | 1000 | 545 | 500 | 646 | 80 |
| 12 | 1220 | 650 | 500 | 650 | 110 |
| 12а | 1220 | 650 | 710 | 864 | 130 |
| 14 | 1400 | 750 | 710 | 875 | 155 |
| 16а | 1600 | 800 | 800 | 970 | 295 |
| 18 У | 1800 | 1120 | 900 | 1120 | 520 |
| 18а У | 1800 | 900 | 900 | 1120 | 520 |
| 20 У | 2000 | 1220 | 1000 | 1250 | 805 |
Цветовая идентификация модулей:
Желтый модуль – основной.
Красный модуль – направляющий.
Натуральные – согласно счету от красного
По согласованию с заказчиком цветовая расцветка может быть изменена.
Кордельные заполнители черного цвета выполняются из полиэтилена.
| Характеристики | |
|---|---|
| Тип оптического кабеля | Подвесной самонесущий |
| Диэлектрическая конструкция | Да |
| Количество волокон | 16 |
| Тип волокна | SM (G.652.D) |
| Типовое затухание, дБ/км | ≦0,32 (1310 нм) / ≦0,18 (1550 нм) |
| Диаметр кабеля, мм | 11,5 |
| Силовой элемент | Стеклопластиковый пруток |
| Диаметр силового элемента, мм | 1,9 |
| Стойкость к растяжению, кН | 7.0 |
| Материал оболочки | PE |
| Цвет оболочки | Черный |
| Температура монтажа, °C | от -30 до 50 |
| Температура хранения, °C | от -30 до 50 |
| Температура эксплуатации, °C | от -60 до 70 |
| Масса кабеля, кг/км | 110 |
| Стандартная строительная длина, км | 4 |
