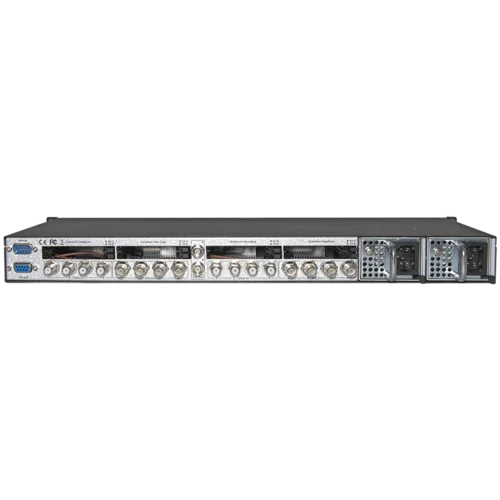

Приёмник DXP-3800D производства компании PBI (Китай) - это профессиональный интегрированный приёмник-декодер (IRD), позволяющий принять сигнал восьми транспондеров DVB-S/S2. Принятый сигнал можно дескремблировать с помощью CAM-модулей, установленных в восемь CI слотов на задней панели, а затем вывести принятый транспортный поток на выходы ASI и GbE.
Особенности:
- 8 ВЧ входов, приём одновременно восьми транспондеров DVB-S/S2;
- 8 CI слотов, декодирование BISS-1 и BISS-E;
- Встроенный ремультиплексор, редактирование таблиц NIT и SDT, присвоение LCN;
- 8 выхода ASI для вывода принятого транспортного потока;
- 1 выход GbE с резервным портом, приём и вывод принятого транспортного потока в виде SPTS/MPTS потока UDP/RTP unicast/multicast;
- Два блока питания 220 В.
Технические характеристики:
Вход DVB-S/S2 | |
Тип разъема | 8 x F female 75 Ом |
Частотный диапазон | 950 ... 2150 МГц |
Принимаемый уровень | -25 ... -65 дБм |
Символьная скорость | 2 ... 45 Мсимв/с |
Коэффициент сглаживания (roll-off) |
DVB-S QPSK: 0.35 DVB-S2 8PSK: 0.35, 0.25, 0.2 |
FEC |
DVB-S QPSK: 1/2, 2/3, 3/4, 5/6, 7/8 DVB-S2 QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 |
Напряжение питания LNB | 0, 13 В, 18 В |
Тоновый генератор LNB | 0/22 кГц |
Поддержка DiSEqC | DiSEqC 1.3 |
ISI ID | 1-255 |

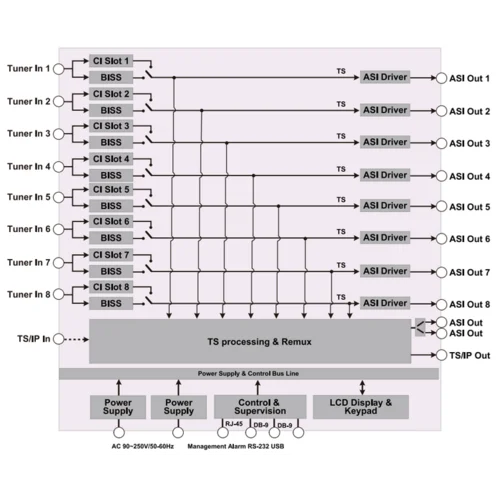

Обработка TS | |
Входные TS | Мультиплексирование входов тюнеров, TSoIP и CI |
Выходные TS | Мультиплексирование в 2 независимых ASI выхода |
PSI/SI | Регенерация таблиц, редактирование NIT и SDT, присвоение LCN |
Дескремблер | DVB Common Scrambling Algorithm (CSA) |
BISS режим | BISS-1, BISS-E |
CI интерфейс | Восемь слотов PCMCIA |
Выходы ASI | |
Тип разъёма | 8 x BNC, 75 Ом |
Стандарт | DVB-ASI, EN 50083-9 |
Выходы TSoIP | |
Тип разъёма | 2 х RJ-45, 10/100/1000 Base-T |
Полезный битрейт |
400 Мбит/с, полный дуплекс либо 64 SPTS/MPTS потока в режиме IPTV/DVB |
Поддерживаемые протоколы | UDP/RTP, Multicast/Unicast, IGMPv2, IGMPv3, ARP |
Управление и мониторинг | |
Тип разъема | 1 x RJ-45 10/100 Base-T |
Удаленное управление | SNMP, HTTP Web, ПО HDMS |

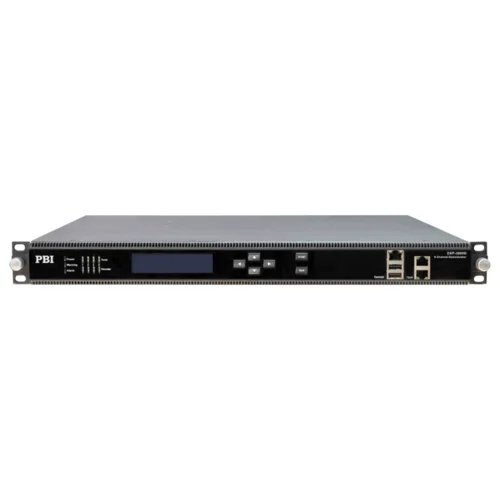

Управление локальное | LCD дисплей и 6 кнопок управления |
Последовательный порт | 1 x RS-232 9pin D-sub, только для отладки |
Обновление ПО | FTP, USB, через веб-интерфейс |
Общие характеристики | |
Размеры | 44 х 255 х 430 мм |
Вес | 3,5 кг нетто |
Напряжение питания | AC 90...250 В, 50/60 Гц |
Энергопотребление | 30 Вт (без подачи напряжения на LNB) |
Допустимая температура при эксплуатации | 0 ... 45 °C |
Допустимая температура при хранении | -10 ... 60 °C |
Допустимая влажность при эксплуатации | 10 ... 90 % |
Характеристики | |
---|---|
Серия устройств | DXP-3800 |
Стандарты ТВ-вещания | DVB-S/S2 |
