Блок розеток с АВР BONCH-ATS/PDU 8A-6S-S/S

Нет отзывов
Нет вопросов
Bonch
Артикул:BONCH-ATS/PDU 8A-6S-S/S
Код товара: 41837
Bonch

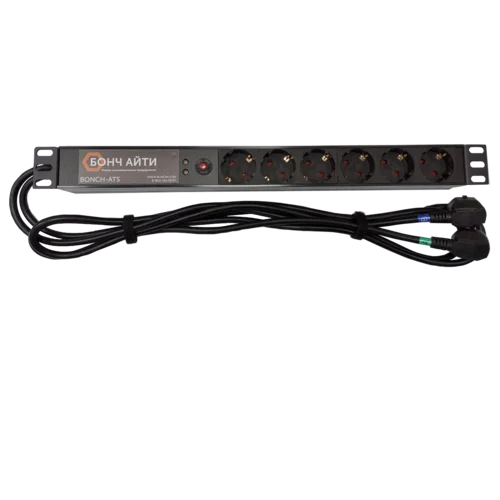

Блок розеток с функцией АВР BONCH-ATS/PDU 8A-6S-S/S, 1U, 220В, 8А, вход 2*Schuko, выход 6*Schuko

Ваша цена (за шт): 19 211 ₽
Параметры заказа:
Описание

BONCH-ATS/PDU 8A-6S-S/S блок силовых розеток с АВР предназначен для автоматического переключения на электроснабжение от резервной линии в случае отказа основной, используются в составе системы электроснабжения, имеющей два независимых силовых фидера.

Особенности BONCH-ATS/PDU

  • Инновационность: собственная уникальная разработка российских ученых.
  • Быстродействие: гарантированное время переключения на резервный ввод составляет до 12 мс.
  • Удобство исполнения: стандартный стоечный горизонтальный PDU для стандартного 19-дюймого шкафа. Стандартное подключение к источникам и блокам питания.
  • Необходимая мощность: возможность подключения оборудования общей мощностью до 1.7 кВт.
  • Надежность: высокое качество сборки и проверка функций на оборонном заводе.
  • Стоимость: доступная цена основана на решении исключительно АВР.

Способ применения BONCH-ATS/PDU
В телекоммуникационном шкафу с двумя вводами питания

BONCH-ATS/PDU включается в разные вводы (в т.ч. и различные PDU) и таким образом обеспечивает:

  • работу оборудования, имеющего один блок питания при отключении одного ввода или срабатывании защиты на PDU непосредственно в стойке (например, при К.З. Блока питания, оборудования с 2 БП);
  • непрерывную работу оборудования при проведении работ на электрооборудование (замена PDU, автоматов в ЩГП, проведении профилактический работ на любом из вводов питания).



В телекоммуникационном шкафу с одним вводом электропитания

BONCH-ATS/PDU включается основным вводом в ИБП, резервным вводом – в сеть 220В. Оборудование, критичное к отключению включается в АВР. Таким образом, организуется так называемый Байпас автоматический, быстродействующий, позволяющий обеспечить:

  • работу оборудования и ПО, включенного в АВР, продолжить работу корректно, без отключений/зависаний/приостановке сервисов при выходе из строя ИБП;
  • без отключения сервисов провести замену, обслуживание, профилактику ИБП;
  • без отключения сервисов провести замену, обслуживание, профилактику линии электропитания.







                                                Сравнительный анализ технических характеристик ATS-1602 и BONCH-ATS/PDU 8A-6S-S/S

  Модель
  ATS-1602 BONCH-ATS/PDU 8A-6S-S/S
Функционал
1. Напряжение номинальное, В  220-230 220-230
2. Защита от КЗ в нагрузке Есть Есть
3. Номинальный ток нагрузки, А 8 8
4. Подключаемая мощность, Вт 1700 1700
5. Выбор приоритетного ввода Есть (1 или 2 ) Нет (всегда "A")
6. Контроль наличия напряжения на вводе 1 («А») Есть Есть
7.Контроль наличия напряжения на вводе 2 («В») Есть Нет
8.Контроль пониженного напряжения на вводах 1, 2 (В) U < 180 ± 3%  Нет
9. Контроль повышенного напряжения на вводах 1, 2 (В) U > 250 ± 3%  Нет
10.Переключение на резервный ввод или отключение нагрузки при пониженном / повышенном напряжении Есть* Нет**
Время переключения (отсутствия напряжения в нагрузке при переключении) (мс)
11. При пропадании напряжения на приоритетном вводе (для ATS-1602) или на вводе «А» (для BONCH‑ATS/PDU), (мс) < 10 < 14
12. Переключение с резервного, после появления напряжения соответствующего уставкам на приоритетном вводе (для ATS-1602) или при появлении напряжения на вводе «А» (для BONCH‑ATS/PDU), (мс) 6-10 < 5
13. При изменении приоритетного ввода (мс) < 6 Не применимо
Индикация, мнемосхема
14. Индикация наличия напряжения вводах Есть Есть
15. Индикация пониженного / повышенного напряжения на вводах Есть. Раздельно на каждом Нет
16. Индикация активного ввода  Есть Есть, совмещена с индикацией наличия напряжения
17. Индикация приоритетного ввода Есть Не применимо
18. Индикация напряжения на выходе (в нагрузке) Есть Есть
19. Наличие мнемосхемы Есть Нет



* При выходе напряжения за фиксированные уставки или при его полном пропадании на приоритетном вводе (1 или 2 в зависимости от выбранного приоритета) нагрузка переключается на резервный ввод если на нем присутствует напряжение соответствующее уставкам.

В противном случае нагрузка будет полностью отключена в целях защиты от пониженного или повышенного напряжения.

** При отсутствии напряжения на вводе «A» нагрузка всегда подключена к вводу «B» вне зависимости от наличия или величины напряжения на вводе «В».



Характеристики
Характеристики
Тип PDUСтоечный переключатель нагрузки
Характеристики напряжений и токов
Фаза, вход1
Номинальное напряжение на входе, В220
Максимальный ток нагрузки8 A
Частота переменного тока на входе, Гц50-60
Потребляемая устройством от сети мощность, не более, Вт1
Общие характеристики
Тип розетокSchuko
Количество розеток6
Тип входной вилкиSchuko
Длина шнура, м1.7
Монтаж PDUСтоечный
Температура эксплуатации, °Cот 0 до 40
Температура хранения, без конденсации, °Сот -20 до 40
Габаритные размеры (ВхШхГ), мм484х45х45
Временные характеристики
Время переключения между входами, мсдо 14
Документация и ПО
Сертификаты соответствия
Паспорт
