DMM-1000 - это популярная среди операторов телевизионная головная станция производства компании PBI (Китай). Её отличительная особенность - отсутствие внутренней шины обмена данными, то есть каждый установленный модуль работает независимо от других, получая от шасси только электропитание. Широкий выбор функциональных модулей позволяет реализовать любое решение по приёму, обработке и вещанию телевизионных сигналов в сетях кабельного телевидения.

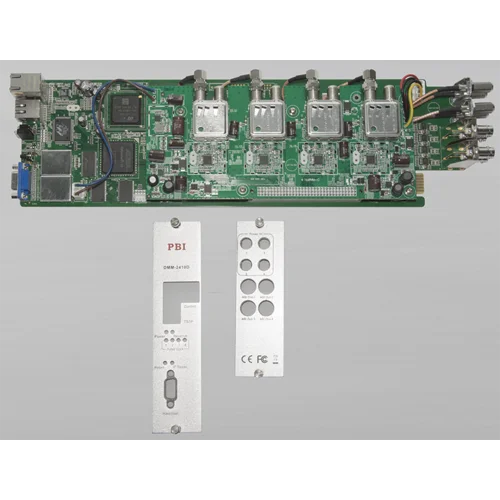

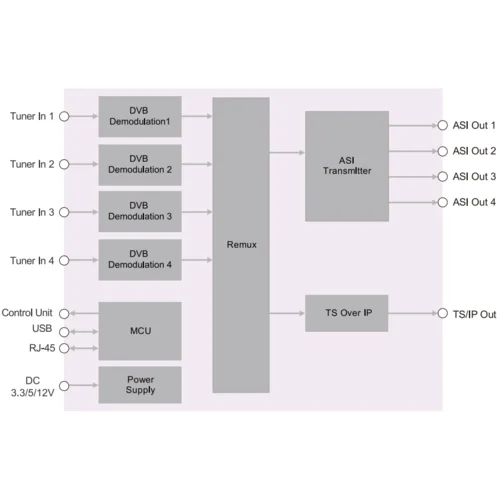

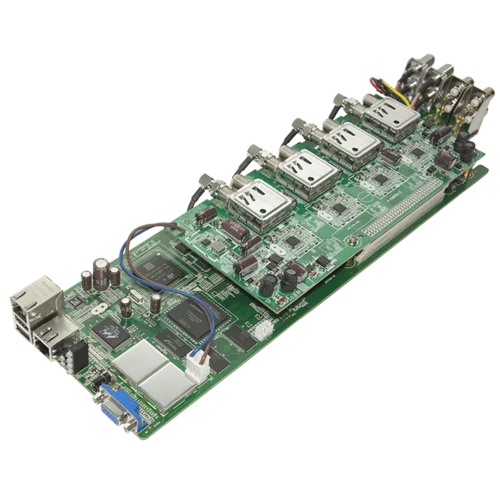

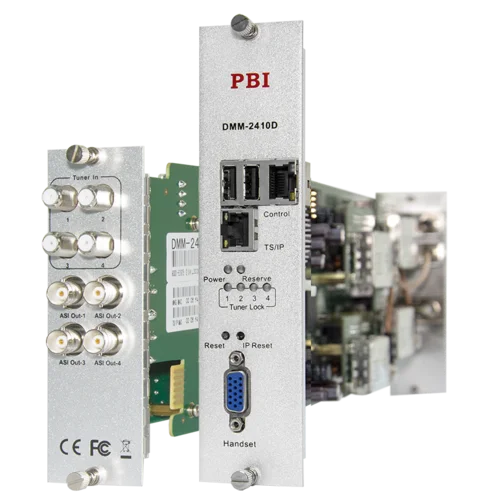

Модуль DVB-S/S2 демодулятора DMM-2410D-S2 является профессиональным приёмником-декодером и позволяет принять сигнал 4 транспондеров DVB-S/S2 и передать принятый транспортный поток на выход ASI. Встроенный ремультиплексор позволяет собрать новый транспортный поток из принятых, а также из получаемого по входу TSoIP, с функцией генерирования таблиц PSI/SI. Управление модулем осуществляется через порт Ethernet либо с помощью специального устройства управления.
Особенности:
- 4 ВЧ входа, приём четырёх транспондеров DVB-S/S2;
- Встроенный ремультиплексор;
- 4 выхода ASI для вывода принятого транспортного потока;
- 1 порт GbE, вывод принятого транспортного потока в виде SPTS/MPTS потока UDP/RTP unicast/multicast.
Технические характеристики:
DVB-S2 демодулятор | |
Входной интерфейс | 4x F female (внимание: 3 и 4 тюнер - без питания LNB) |
Диапазон входных частот | 950 ... 2150 МГц |
Символьная скорость потока на входе | 2.0 ... 45 Мсимв/с |
Уровень входного сигнала | -65 ... -25 дБмкВ |
Коэффициент сглаживания (Roll-off Factor) | 0.35 для QPSK; 0.35, 0.25, 0.2 для DVB-S2 |
FEC | 1/2, 2/3, 3/4, 3/5, 4/5, 5/6, 8/9, 9/10 для S2 QPSK |
2/3, 3/4, 3/5, 5/6, 8/9, 9/10 для S2 8PSK | |
1/2, 2/3, 3/4, 5/6, 6/7, 7/8 для QPSK | |
LNB | 0/13/18 В (макс. 350 мA), 0/22 кГц DiSEqC 1.0 |
ASI выход | |
Битрейт потока на выходе | до 100 Мбит/с |
Уровень сигнала на выходе | 800 мВ +- 10% |
Входной коннектор | 2 x BNC, 75 Ом |
TSoIP выход | |
Режимы работы | 1. Только выход, до 430 Мбит/с, 5 MPTS (unicast/multicast) потоков (4 c каждого тюнера и 1 с MUX) 2. Только выход, до 430 Мбит/с, 128 SPTS (unicast/multicast) потоков (с приемников или MUX). 3. Полный дуплекс, до 80 Мбит/с, 1 поток на вход и 1 поток на выход (MPTS/SRTS - unicast/multicast) |
Протокол | UDP/RTP, IGMPv2 v3, ARP |
Входной коннектор | 1 х RJ45, 10/100 Base-T |
Управление | |
Протокол | SNMP, TCP/IP, HTTP |
Ethernet коннектор | RJ45, 10/100M для NMS и обновления ПО |
D-Sub | 15-pin D-Sub коннектор для программатора |
Характеристики | |
---|---|
Серия устройств | DMM-1100 |
Стандарты ТВ-вещания | DVB-S/S2 |
