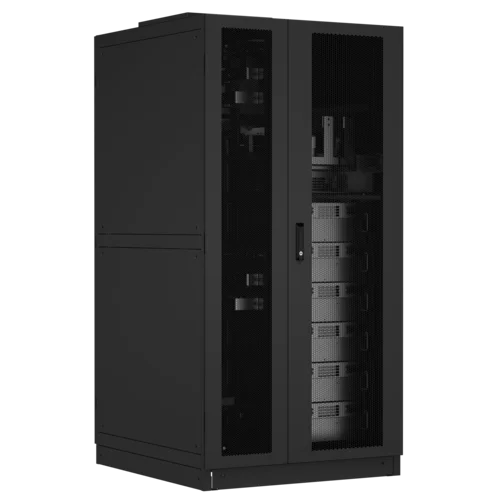

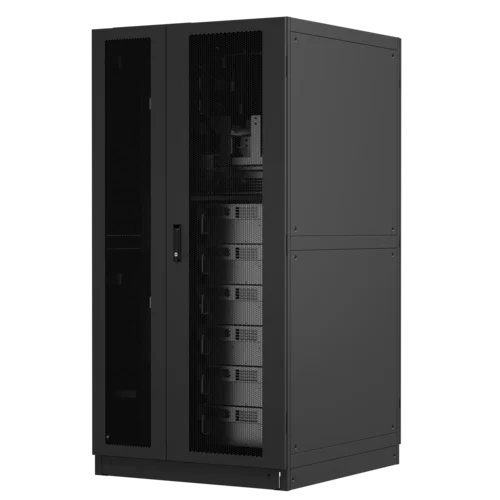

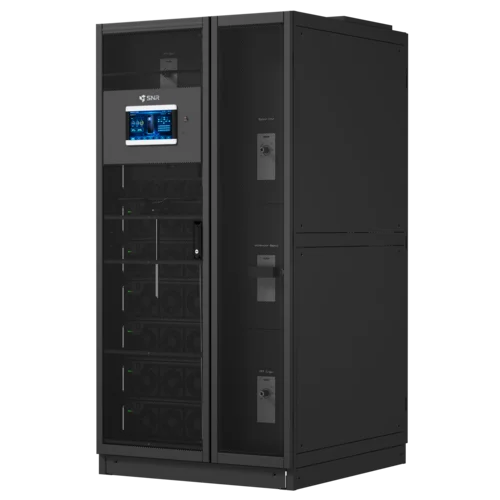

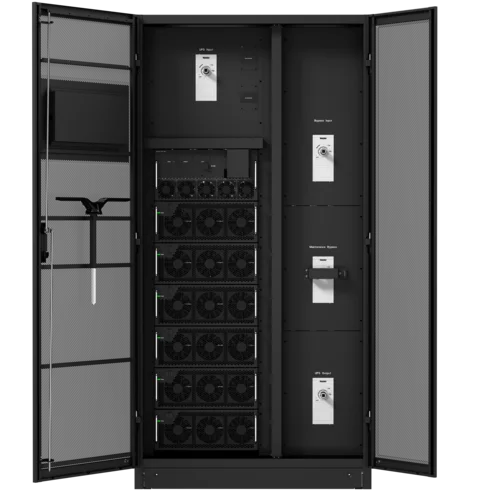

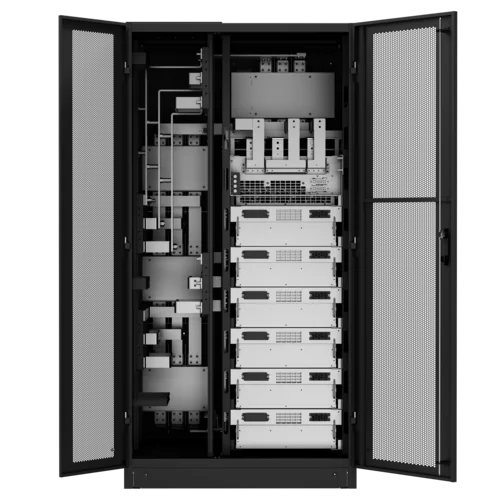

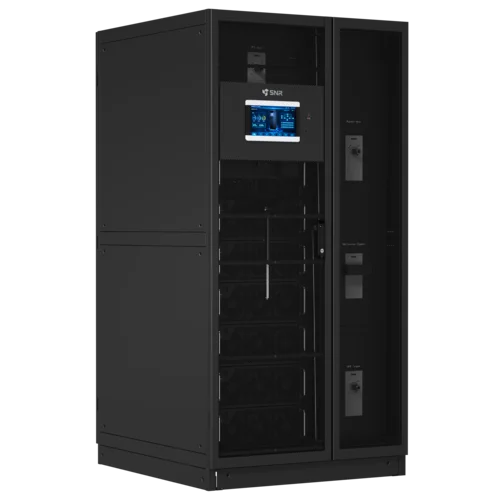

Шасси модульного источника бесперебойного питания 600 кВА/600кВт (800 кВА/800кВт; 1000 кВА/1000кВт) серии SМ. Шасси вмещает в себя до 6 (8; 10) модулей мощностью 100 кВА (Силовые модули SNR-UPS-ONM-100SMX33 приобретаются отдельно).
Модульный онлайн ИБП серии SM предназначен для защиты систем трехфазного электропитания серверных, ЦОД, промышленного и медицинского оборудования, критически важных систем, требующих бесперебойного питания 24/7.
Модульные ИБП подходят для быстро растущего бизнеса: их архитектура позволяет расширять конфигурацию по мере роста бизнеса до 600 кВА (800 кВА; 1000 кВА). Данная конструкция ИБП позволяет обеспечить резервирование или гибкое наращивание мощности.
В основу работы ИБП заложены следующие технологии: трехуровневая топология IGBT-выпрямителей и цифровая система управления на базе DSP-процессоров.
Ключевые характеристики: высокий коэффициент входной мощности (PF), низкий уровень гармонических искажений (THDi <3%), широкий диапазон входного напряжения, поддержка любых типов нагрузок (линейных/нелинейных).
Конструктивные особенности: горячая замена модулей – увеличение мощности без отключения нагрузки, N+X резервирование – отказ одного модуля не влияет на работу системы, автоматический байпас – непрерывное питание нагрузки при неисправностях.
Преимущества архитектуры: модульная отказоустойчивость – избыточность компонентов, простота обслуживания – замена модулей без остановки оборудования, высокий КПД – снижение эксплуатационных затрат.
| Общие | |
|---|---|
| Тип ИБП | Шасси модульного on-line ИБП |
| Форм-фактор | Модульный |
| Мощность (ВА) | 600000 |
| Мощность (Вт) | 600000 |
| Фаза, вход | 3 |
| Фаза, выход | 3 |
| Коэффициент выходной мощности (PF) | 1 |
| Входные характеристики | |
| Входное соединение | Клеммный терминал: три фазы, нейтраль и заземление |
| Напряжение на входе (В) | 380/400/415 |
| Частота на входе (Гц) | 50/60 |
| Выходные характеристики | |
| Форма выходного сигнала | чистая синусоида |
| Тип и количество выходных розеток | Клеммный терминал: три фазы, нейтраль и заземление |
| Напряжение на выходе (В) | 380/400/415 |
| Частота на выходе (Гц) | 50/60 |
| Аккумуляторные батареи | |
| Наличие встроенных АКБ | Нет |
| Технология АКБ | Свинцово-кислотные; Литий-ионные |
| Емкость АКБ (Ач) | Зависит от емкости внешних аккумуляторов |
| Количество АКБ (шт) | 30/32 (PF=0,7) / 40~48 |
| Напряжение АКБ (В) | 180~288 |
| Время обеспечения резервным питанием при 50% нагрузке | Зависит от емкости внешних аккумуляторов |
| Условия эксплуатации | |
| Температура эксплуатации, °C | от 0 до 40 |
| Физические характеристики | |
| Размеры ИБП ВхШхГ (мм) | 2000x1000x1100 |
| Вес ИБП, кг | 400 |
| Интерфейсы | |
| Коммуникационный порт | AS400-карта (опционально) SNMP-карта (опционально) |
