Стоечный оптический кросс используется для коммутации, распределения оптоволоконных кабелей связи и защиты мест сварки от повреждений. Кроссы устанавливается в телекоммуникационный шкаф или стойку.
Конструктивно представляет собой металлическую коробку с кронштейнами, имеющую на задней части кабельные вводы, а на передней отверстия под съемные планки (позволяющие изменять тип оптических розеток и емкость кросса), со сплайс-кассетами для размещения термосадочных гильз (КДЗС).

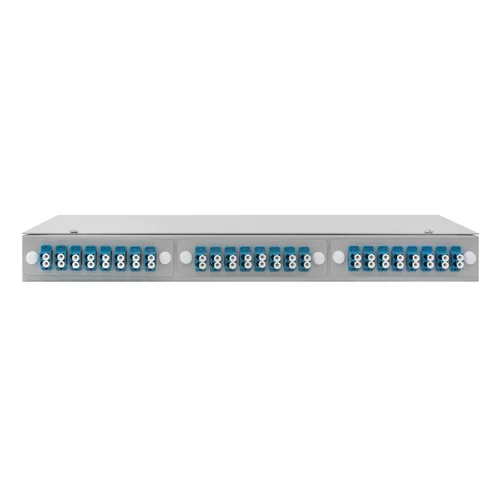

Кросс SNR-ODF-48R-48LC имеет кабельные вводы, что позволяет легко производить монтаж кабеля. Конструкция предусматривает фиксацию вводимого кабеля по оболочке с помощью пластиковых хомутов на Т-образном лепестке, а так же фиксировать силовой элемент с помощью металлической площадки.
Особенности кросса:
- кросс комплектуется оптическими розетками типа LC;
- корпус кросса выполнен из стали и имеет антикоррозийное порошковое покрытие;
- емкость кросса позволяет установить 1-2 сплайс-кассеты.
| Характеристики | |
|---|---|
| Тип монтажа кросса | Стоечный |
| Высота, U | 1 |
| Материал: | Сталь (1,0 мм) |
| Цвет | Серый |
| Количество оптических портов | 48 |
| Тип устанавливаемых адаптеров | LC |
| Количество кабельных вводов | 5 |
| Количество адаптерных планок | 3 |
| Степень защиты | IP20 |
| Температура эксплуатации, °C | от -10 до 50 |
| Габаритные размеры, мм | 403x215x44 |
| ВЕС, КГ | 2,7 |

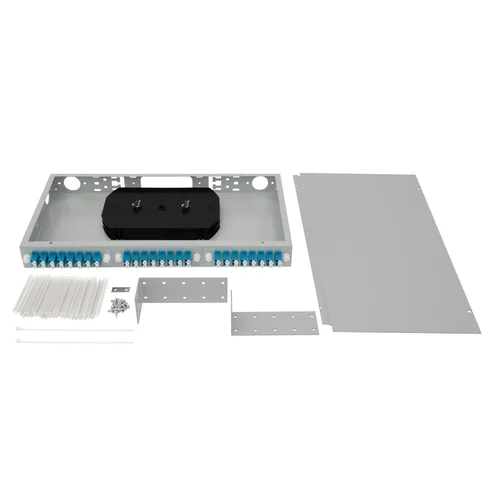

| Комплект поставки | Кросс оптический SNR-ODF-24R-LE - 1 шт Сплайс-кассета на 16 портов FT-U-16 - 2 шт Крышка черная для сплайс-кассеты FT-U-16 - 1 шт Планка адаптерная (SC) - 3 шт Адаптер проходной LC-LC - 24 шт Гильза термоусадочная 60мм (уп.10шт) - 5 уп |
