Диапазон измерения действующего значения сетевого напряжения — 70…276 В ± 4%, измерение RMS (при измерении синусоидального переменного напряжения, близкого к номинальной частоте без искажений и гармоник);
-
измерение частоты переменного тока 50/60 Гц ± 2%;
-
период измерения частоты и RMS — 6 с;
-
мониторинг кратковременных провалов и перенапряжений в сети электропитания;
-
питание датчика от хостового устройства 5 В, ток до 20 мА;
-

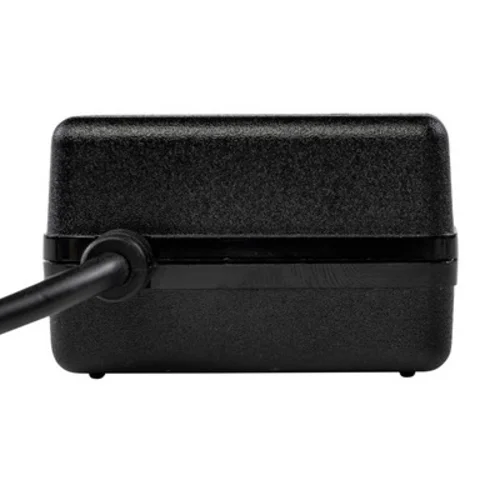

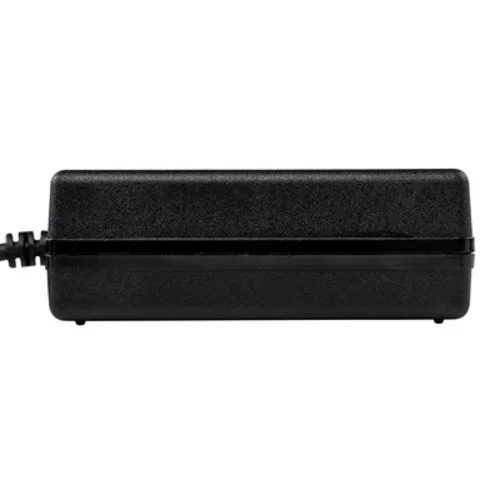

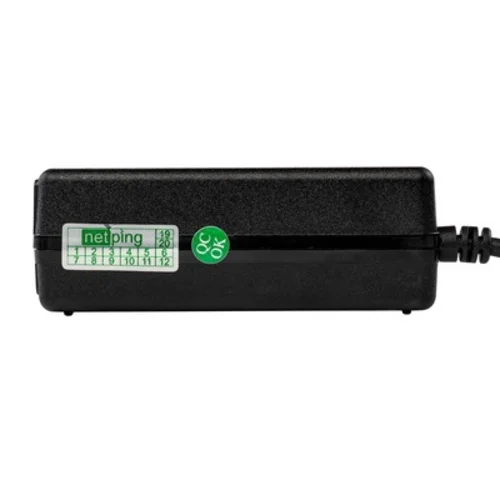

компактный пластиковый корпус;
-
диапазон температур эксплуатации составляет -30 °С...+50 С° (без конденсации влаги, при нормальной влажности воздуха).

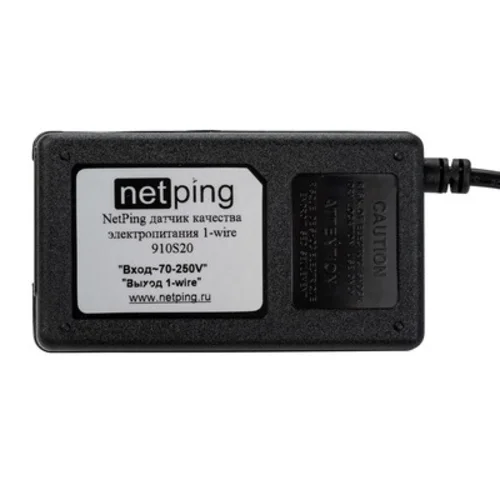

NetPing датчик качества электропитания 1-wire 910S20 предназначен для мониторинга действующего значения напряжения и частоты сети электропитания. Датчик умеет определять кратковременные провалы и перенапряжения в сети электропитания.
При необходимости мониторинга качества электропитания в трехфазной цепи выведите три розетки электропитания от каждой фазы и используйте три датчика 910S20.
Датчик подключается к разъему RJ12 (1-wire) хостового устройства при помощи неразъемного кабеля с наконечником RJ12 на конце. По кабелю также передается питание датчика.В устройстве NetPing датчик отображается на странице «Мониторинг V» веб-интерфейса.
Информация о подключении датчика указана в документе «Руководство пользователя» на подключаемое к датчику устройство. Информация о конфигурировании датчика и функциональности указана в документе «Описание встроенного ПО» на то устройство, к которому подключается датчик.
К одному устройству NetPing можно подключить до трех датчиков качества электропитания 910S20.

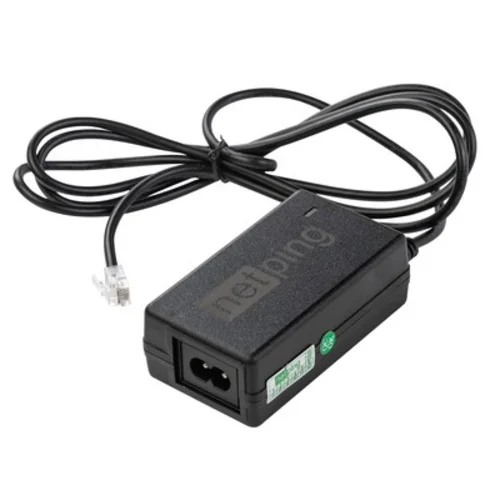

Датчик идет в комплекте с несъемным кабелем длиной 2 метра с наконечником RJ12 на конце. Длину кабеля можно увеличить при помощи кабеля-удлинителя для 1-Wire датчиков: удлинитель кабеля 1-Wire, 10м, удлинитель кабеля 1-Wire, 5м, удлинитель кабеля 1-Wire, 2м. Максимально допустимая длина 1-Wire сети ограничена 50 метрами.
Физические параметры
Размеры устройства: 80 x 45 x 25

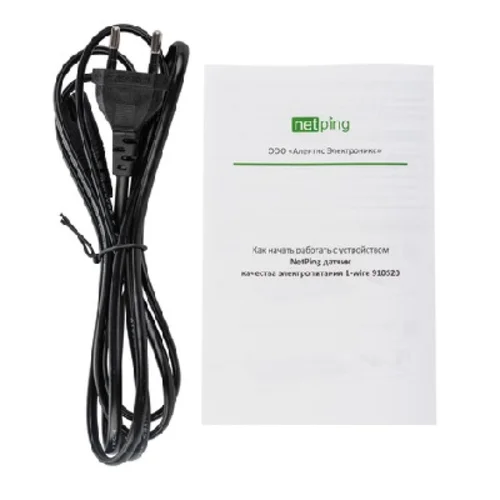

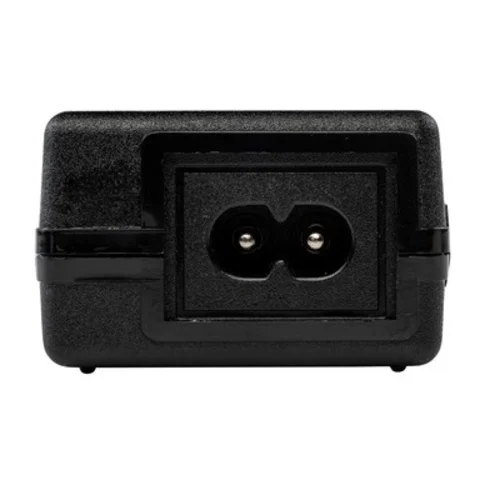

Комплект поставки: датчик, кабель питания IEC320 C7 to CEE7 XVII 1,8 метра, брошюра, пакет ZIP
Диапазон температур: -30°С .. 50°С
Вес: 90 г.
Базовые параметры
Диапазон измерения напряжения: 70 .. 250 В ± 2%
Диапазон измерения частоты: 50/60 Гц ± 3%
Каналы измерения: 1 шт.
Характеристики | |
---|---|
Питание | 5В |
Автономное питание | Нет |
Беспроводное подключение | нет |
