Принцип работы, режимы работы:
1. На вилке питания присутствует отслеживаемое напряжение, устройство замыкает пары RX и TX, порт на отслеживаемом коммутаторе в режиме UP.
2. На вилке питания отсутствует отслеживаемое напряжение, устройство размыкает пары RX и TX, порт на отслеживаемом коммутаторе в режиме DOWN.
Коммутатор должен быть предварительно настроен на посылку соответствующих trap сообщений.
Особенности, приемущества:
- миниатюрный источник питания
- гальваническая изоляция порта RJ45 от напряжения питания = 1.4 кВ
- шнур 1м
- низкая цена
- не требует настройки
Диапазон входного напряжения: 110-256 ACV.

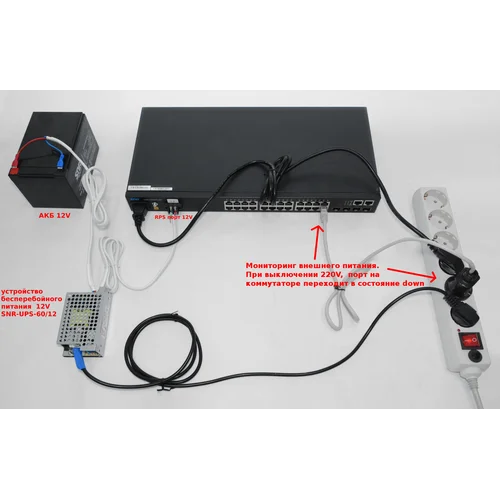

Схема подключения:
