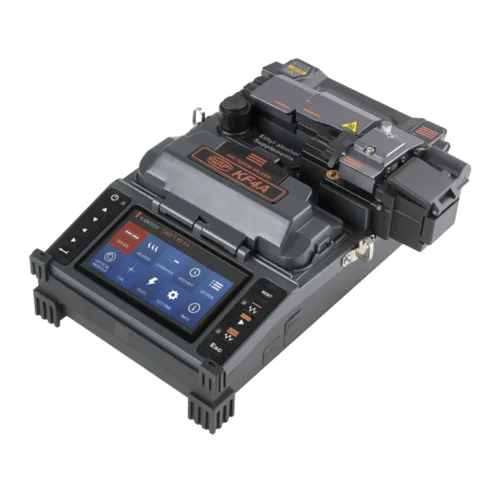

Сварочный аппарат Ilsintech Swift KF4A является усовершенствованной моделью Swift KF4.
Главной особенностью данной модели является многофункциональность: в корпусе сварочного аппарата размещены все необходимые инструменты для работы с оптическим волокном (термостриппер, скалыватель, печь для КДЗС, дозатор для спирта). Помимо инструментов в сварочный аппарат встроена функция измерителя мощности и источник оптического излучения (опция, приобретается отдельно). При этой многофункциональности разработчики смогли сохранить малые габаритные размеры. Таким образом, Swift KF4A является универсальным инструментом как для строительства, так и диагностики/обслуживания ВОЛС.
Высокое качество сварного соединения обеспечивается выравниванием волокон по оболочке активными V-канавками (технология Active V-groove). Swift KF4А широко применяется в сетях FTTx, PON, СКС, ЦОД, видеонаблюдение.
Благодаря ударопрочному и пыле- влагозащищенному корпусу Swift KF4A может эксплуатироваться в различных условиях.
Особенности:
- 5 инструментов в одном корпусе: сварочный аппарат, скалыватель, термостриппер, дозатор для спирта, печь для КДЗС;

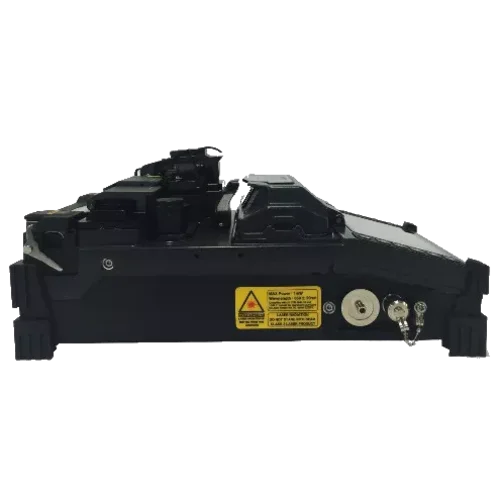

- встроенные функции для диагностики ВОЛС: измеритель оптической мощности, дефектоскоп;
- удаленное обслуживание через Internet;
- поддержка технологии сварки Splice-on коннекторов;
- малые габаритные размеры.
Комплект поставки:
| Наименование | Модель | Количество |
| Сварочный аппарат в комплекте с помпой для спирта, скалыватель, термостриппером, печь для КДЗС) | Swift-KF4A | 1 шт. |
| Аккумуляторная батарея | KF-3400 | 1 шт. |
| Зарядное устройство | FY1701000 | 1 шт. |
| Запасные электроды | EI-24 | 1 пара |
| Лоток для КДЗС | CT-01 (40mm) | 1 шт. |
| Шестигранный ключ | LD-3300 | 1 шт. |
| Пинцет | - | 1 шт. |
| Кисть | - | 1 шт. |
| Кейс для транспортировки | HC-11 (Hard Case) | 1 шт. |
| Технические характеристики | |
|---|---|
| Технология выравнивания волокна | По оболочке |
| Типы свариваемых волокон | SM (ITU-T G.652, G.657) MM (ITU-T G.651) DS (ITU-T G.653) NZDS (ITU-TG.655) |
| Диаметр свариваемых волокон, мкм | 125-150 |
| Средние потери на сварном соединение, дБ | 0.03 (SM) 0.01 дБ (MM) 0.05 дБ (DS/NZDS) |
| Типичные вносимые потери, дБ | ≤60 |
| Оценка потерь | Автоматическая |
| Время сварки, сек | 7 |
| Время термоусадки, сек | 13 |
| Количество циклов сварки | 200 |
| Длина гильз КДЗС, мм | 20, 40, 45, 60 |
| Тест на растяжение, Н | 2 |
| Ресурс электродов | 38000 |
| Источник питания | Li-Ion аккумулятор 3400 мАч |
| Дисплей | 3.5″ цветной LCD |
| Видеосистема | 2 CCD камеры |
| Увеличение изображения | 220X |
| Количество моторов | 4 |
| Язык интерфейса | Русский; Английский |
| Массогабаритные характеристики | |
| Габаритные размеры, мм | 132х212х73 (без защитных накладок) |
| ВЕС, КГ | 1.5 |
| Условия эксплуатации | |
| Скорость ветра | Не более 15 м/с |
| Влажность | 0...95% (без конденсата) |
| Температура хранения, °C | от -40 до 80 |
| Температура эксплуатации, °C | от -10 до 50 |
| Комплект поставки | |
| Комплект поставки | Сварочный аппарат SWIFT KF4A в комплекте со скалывателем, термостриппером - 1 шт; Аккумуляторная батарея IL-KF-3400 - 1 шт; Адаптер питания FT17015000 - 1 шт; Универсальные держатели волокон (установлены в сварочном аппарате) - 1 пара; USB кабель - 1 шт; Кейс для транспортировки HC-11 (hard case) - 1 шт; Лоток для приема горячих КДЗС CT-01 (40мм) - 1 шт; CD диск с руководством по эксплуатации и ПО - 1 шт. |
