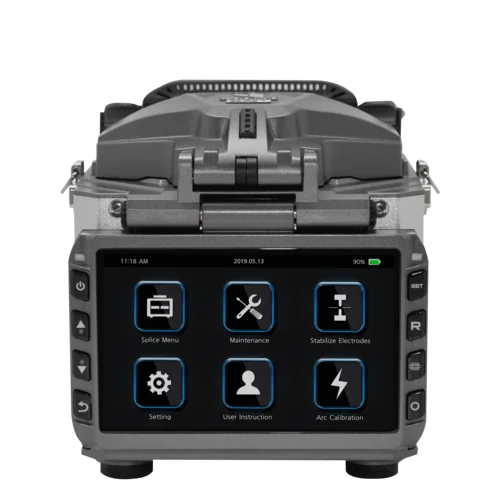

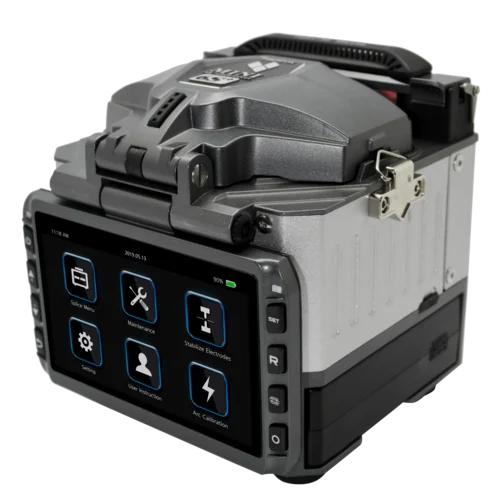

Автоматический сварочный аппарат Mini-6S+ - это современное оборудование корейской компании FiberFox, предназначен для сварного соединения оптических одномодовых и многомодовых волокон. Прибор оснащен механизмом сведения волокон по сердцевине AOCAT (Automatic Optical Core Analysis & Tracking System), системой точного мониторинга потерь и режимом автоматической калибровки дуги.
Основные особенности
-

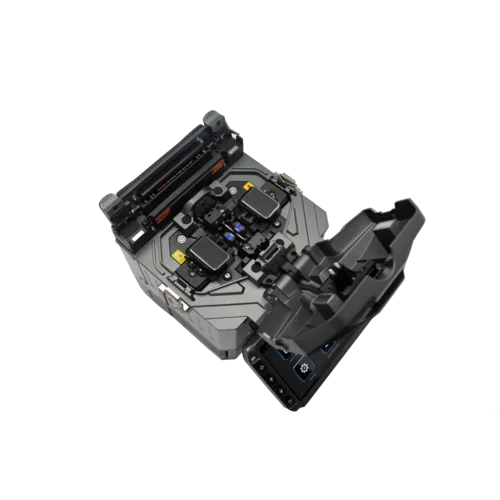

активные V-образные канавки для выравнивания волокна по сердцевине;
-
цветной LCD дисплей 4,3" позволяет визуально контролировать все этапы сварки оптических волокон;
-
быстрое время сварки - 6 сек (Quick mode) и термоусадки – 10 сек;
-
длительная автономная работа от Li-Ion батареи – 200 циклов «сварка+термоусадка» ( в комплект поставки входят две батареи);
-
калибровкой дуги в режиме реального времени;
-
ударопрочный, влаго и пылезащищенный корпус;
-
ресурс электродов – до 5500 сварок;
-
вес аппарата всего 1,52 кг (без батареи);
-
малые габаритные размеры.
| Технические характеристики | |
|---|---|
| Технология выравнивания волокна | По сердцевине |
| Типы свариваемых волокон | SM (ITU-T G.652, G.657A1/A2) MM (ITU-T G.651) DS (ITU-T G.653) NZDS (ITU-TG.655) G.654 |
| Диаметр свариваемых волокон, мкм | 80-150 |
| Диаметр наружного покрытия свариваемых волокон, мм | от 0.25 до 3, дроп-кабель 3х2 мм |
| Средние потери на сварном соединение, дБ | 0,02 дБ (SM) 0,01 дБ (MM) 0,04 дБ (DS/NZDS) 0,02 (G.657) |
| Типичные вносимые потери, дБ | ≤60 |
| Оценка потерь | Автоматическая |
| Время сварки, сек | 10 SM, 6 Quick mode |
| Время термоусадки, сек | 10 |
| Количество циклов сварки | 200 |
| Длина гильз КДЗС, мм | 20/40/45/60 |
| Тест на растяжение, Н | 1,96~2,25 |
| Ресурс электродов | до 5500 сварок |
| Функция встроенного аттенюатора | Да |
| Вносимые потери (аттенюатор), дБ | 0,1 - 20 |
| Источник питания | Li-ion (литий-ионный) аккумулятор (11.1В, 5200 мАч), DC 12.6 В, 1.8А, 100~240 В АС адаптер |
| Дисплей | 4,3″ сенсорный цветной LCD |
| Видеосистема | 2 CCD камеры |
| Увеличение изображения | до 320х при раздельном и при совместном просмотре по осям X и Y |
| Интерфейсы | Mini USB |
| Массогабаритные характеристики | |
| Габаритные размеры, мм | 122х124.2х138 |
| ВЕС, КГ | 1,52 (без АКБ), 1,9 (с АКБ) |
| Условия эксплуатации | |
| Скорость ветра | Не более 15 м/с |
| Высота над уровнем моря, м | до 5000 |
| Влажность | 0...95% (без конденсата) |
| Температура хранения, °C | от -20 до 60 |
| Температура эксплуатации, °C | от -10 до 50 |
| Комплект поставки | |
| Комплект поставки | Сварочный аппарат - 1 шт; Скалыватель Mini 50GB+ (в транспортировочном кейсе и двумя ключами для обслуживания) - 1 шт; Стриппер 3мм, 0.9мкм, 0.25мкм - 1шт; Сетевой шнур - 1 шт; Зарядное устройство - 1 шт; Аккумуляторная батарея - 2 шт; Автомобильное зарядное устройство - 1 шт; Запасные электроды - 1 пара; Лоток для охлаждения КДЗС - 1 шт; Ремень для переноски - 1 шт; Контейнер для хранения мелких деталей - 1 шт; Универсальный прижим для SOC - 1 шт; Прижим к печке для SOC - 1 шт; CD - диск - 1 шт; Инструкция по эксплуатации - 1 шт; USB кабель - 1 шт; mini HDMI USB кабель - 1 шт; Жесткий кейс для переноски - 1 шт. |
