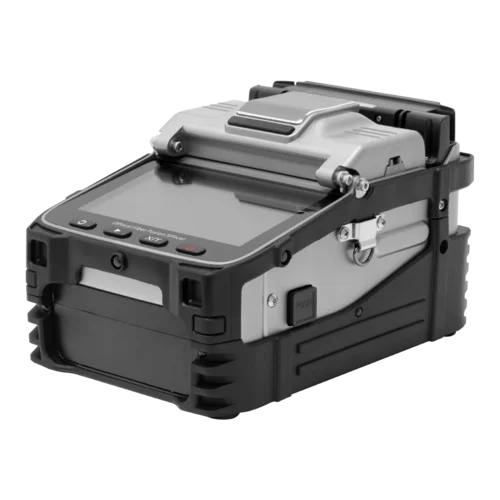

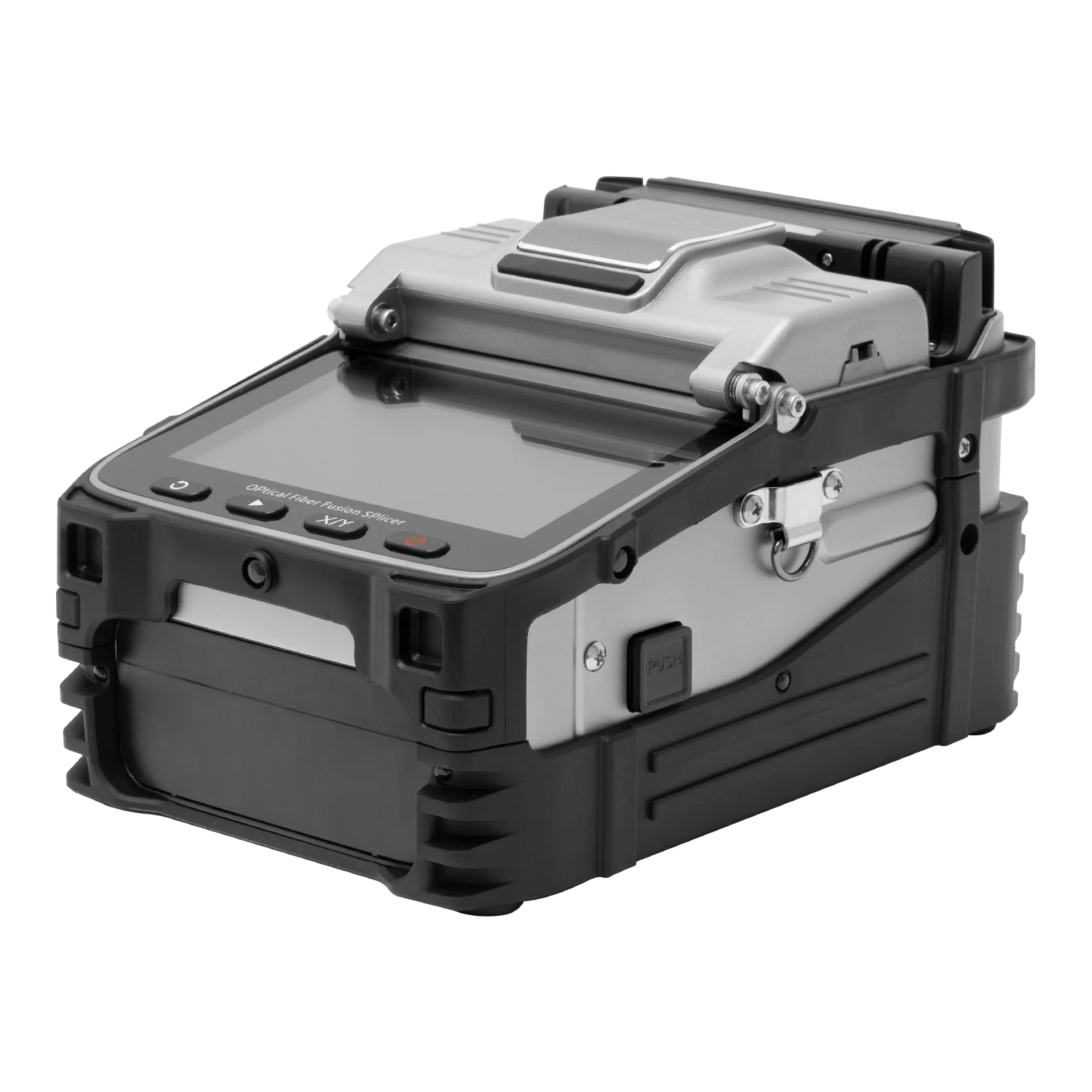

Сварочный аппарат SNR-FS-6m является отличным инструментом для строительства городских и локальных ВОЛС.
Шестимоторная система юстировки выполняет высокоточное сведение оптических волокон, обеспечивая тем самым минимальные потери и стабильное качество сварного соединения.

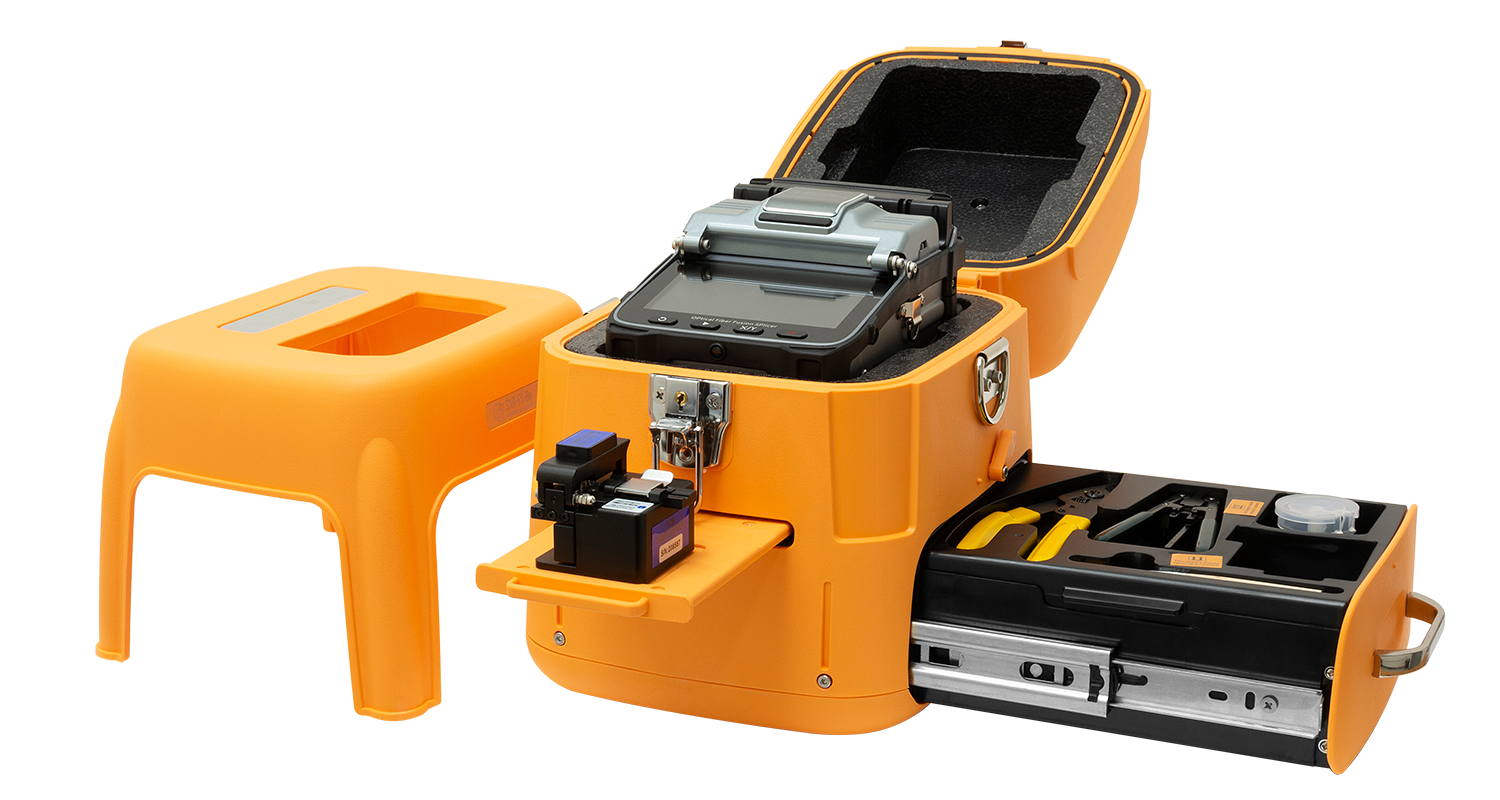

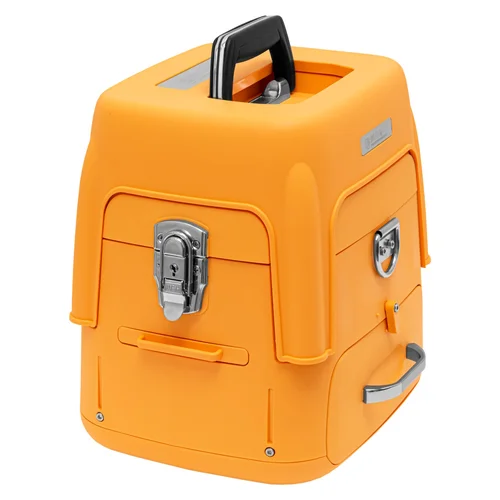

Расширенный комплект поставки содержит все необходимые для монтажа инструменты и аксессуары. Транспортировочный кейс данной модели является многофункциональным и при необходимости легко и быстро трансформируется в полноценное рабочее место. Переносной стул, поставляемый в комплекте, изготовлен из высокопрочной пластмассы и способен выдерживать нагрузку до 100 кг.
Условно в кейсе можно выделить 3 конструктивных части:
- Площадка для сварочного аппарата
- Выдвижной столик для скалывателя
- Шкафчик для хранения инструментов
Для настройки, а также просмотра сохраненных записей данный сварочный аппарат имеет специальную программу, которая имеет удобный интерфейс, и устанавливается на смартфон (с операционной системой Android, iOS). После установки программы смартфон подключается к интерфейсу сварочного аппарата при помощи стандартного Bluetooth-соединения.
Особенности:
- Конструкция кареток и механизма юстировки позволяет производить сварку оптических волокон в буфере 250 мкм, 900 мкм, 2 и 3 мм, а так же с плоским FTTH-кабелем
- Выравнивание волокон по сердцевине
- Транспортировочный кейс и удобное рабочее место - в одной конструкции
- Подключаемый фонарик USB, позволяющий проводить работы в условиях плохой освещенности
- Возможность зарядки телефона от USB-порта сварочного аппарата
- Настройки и просмотр сохраненных записей производятся при помощи специального приложения для смартфона, который подключается к
сварочному аппарату при помощи стандартного Bluetooth-соединения - Функция "Защита от кражи" (подключается через приложение)
| Технические характеристики | |
|---|---|
| Технология выравнивания волокна | По сердцевине |
| Типы свариваемых волокон | SM ММ DS (ITU-T G.653) NZDS (ITU-TG.655) |
| Диаметр свариваемых волокон, мкм | 80-150 |
| Средние потери на сварном соединение, дБ | 0,02 дБ (SM) 0,01 дБ (MM) 0,04 дБ (DS/NZDS) |
| Возвратные потери, дБ | ≤60 |
| Оценка потерь | Автоматическая |
| Время сварки, сек | 8 (SM) |
| Время термоусадки, сек | 15 |
| Количество циклов сварки | 200 |
| Длина гильз КДЗС, мм | 20/40/45/60 |
| Тест на растяжение, Н | 2,0 |

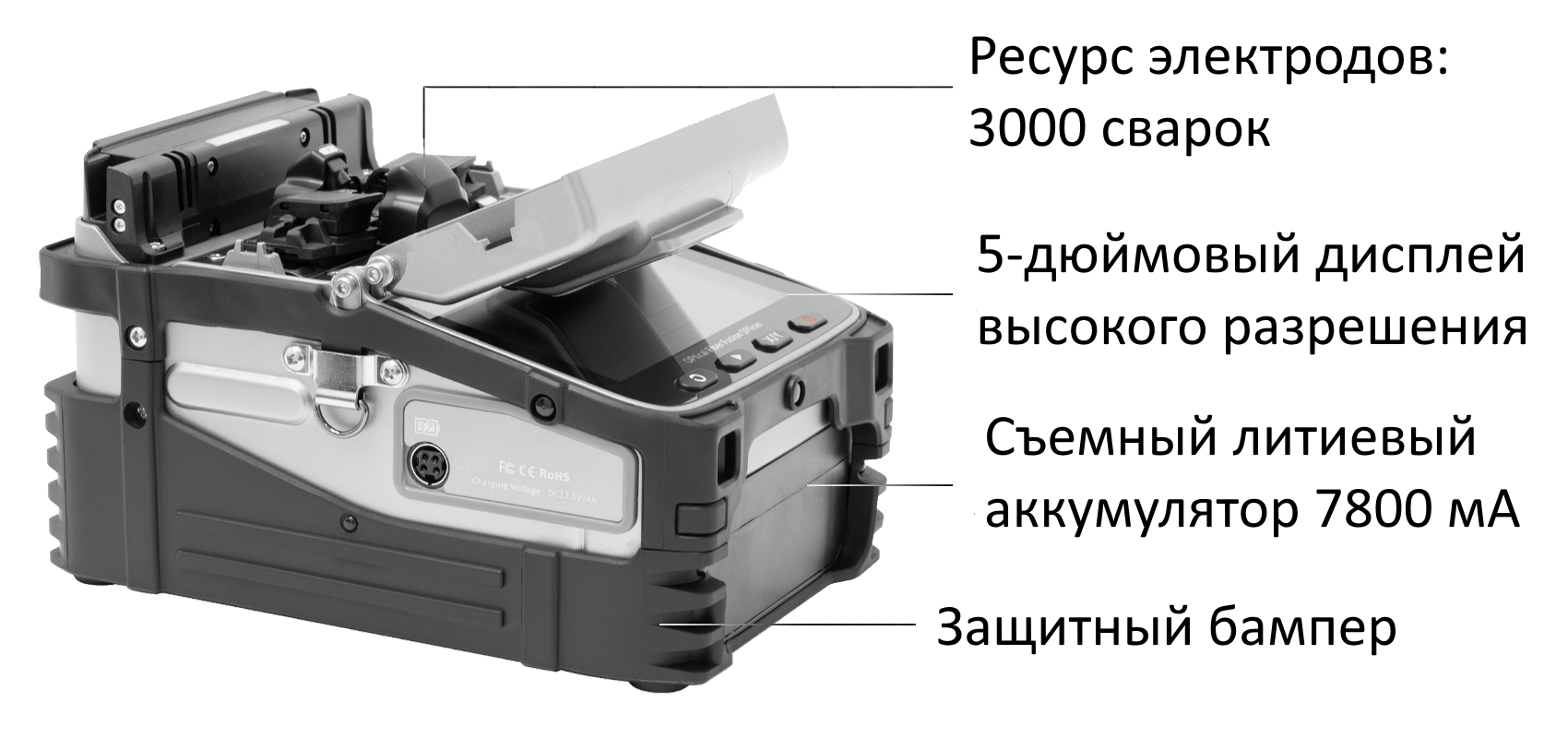

| Ресурс электродов | 3000 сварок |
| Источник питания | Li-Ion аккумулятор 7800 мАч |
| Дисплей | 5,0″ цветной LCD |
| Видеосистема | 2 CCD камеры |
| Увеличение изображения | 300х при раздельном просмотре по осям X и Y 150х при совместном просмотре по осям X и Y |
| Интерфейсы | USB Bluetooth |
| Массогабаритные характеристики | |
| Габаритные размеры, мм | 200х142х120 (сварочный аппарат) 237х270х293 (кейс) |
| Вес, кг | 2,08 (аппарат+батарея) 7,1 (комплект) |
| Условия эксплуатации | |
| Скорость ветра | Не более 15 м/с |
| Высота над уровнем моря, м | до 5000 |
| Комплект поставки | |

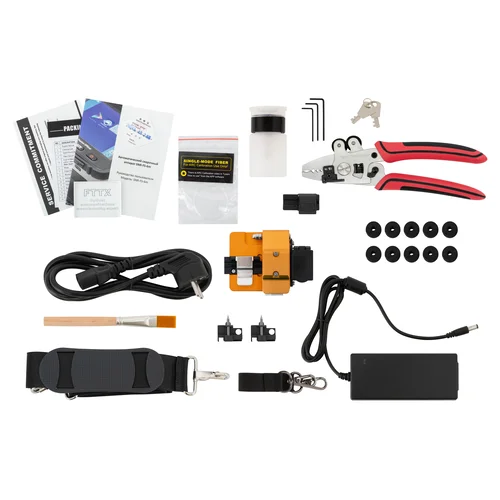

| Комплект поставки | Сварочный аппарат SNR-FS-6m - 1 шт Аккумуляторная батарея - 1 шт Транспортировочный кейс - 1 шт Прецизионный cкалыватель (без контейнера) - 1 шт Стриппер CFS-3 - 1 шт FTTH-стриппер (прищепка) - 1 шт Дозатор для спирта - 1 шт Сетевой адаптер - 1 шт Сетевой шнур - 1 шт Адаптер USB - 1 шт Фонарик USB - 1 шт Запасные электроды - 1 пара Набор шестригранников - 1 комплект Калибровочное волокно - 1 шт Ремень для кейса - 1 шт Ремень для аппарата - 1 шт Прижим к печке для SOC - 1 шт Универсальный прижим для SOC - 1 шт Руководство пользователя - 1 шт |
