Описание

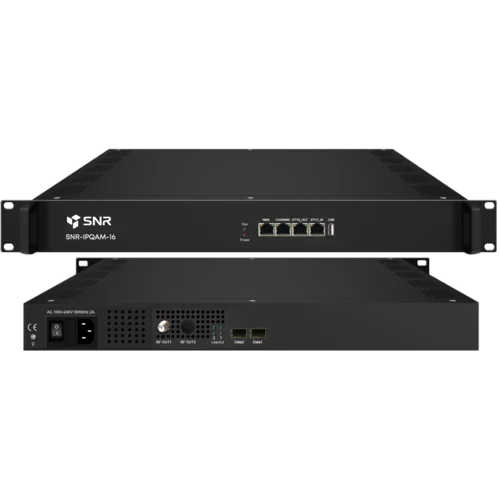

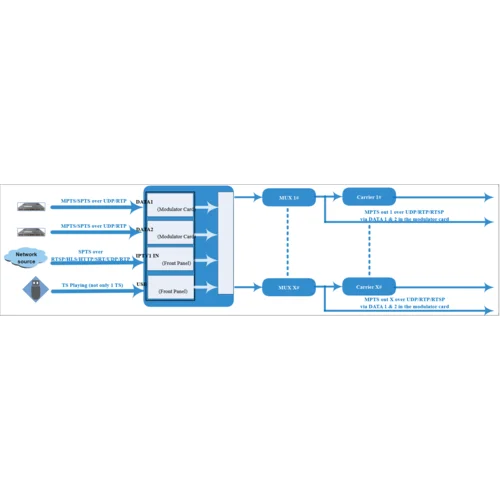

SNR-IPQAM-16 - это IP-мультиплексор, скремблер и QAM-модулятор в одном устройстве. Благодаря встроенному модулю ремультиплексора может производить мультиплексирование входных IP потоков в 16 выходных потоков DVB-C в режиме реального времени. SNR-IPQAM-16 также поддерживает вещание смультиплексированных потоков на IP-порт и выходы QAM одновременно, скремблирование, редактирование данных PSI/SI и расстановку несущих в смежных и несмежных частотах. SNR-IPQAM-16 можно использовать в сетях КТВ операторов, для обеспечения сервиса VoD, сегментах SOHO, HoReCa и т. д.
Основные характеристики:
- Шасси 1RU;
- До 16 несущих QAM на ВЧ выходе, диапазон выходных частот 50-960 МГц, шаг 1 кГц;
- Соответствует стандартам DVB-C (EN300 429), ITU-T J.83A/B/C и GB / T170;
- Диапазон символьной скорости: 3000...6952 кСимв/сек;
- Поддержка 5 форматов QAM: 16QAM, 32QAM, 64QAM, 128QAM и 256QAM;
- Два входных Ethernet порта, резервирование 1+1;

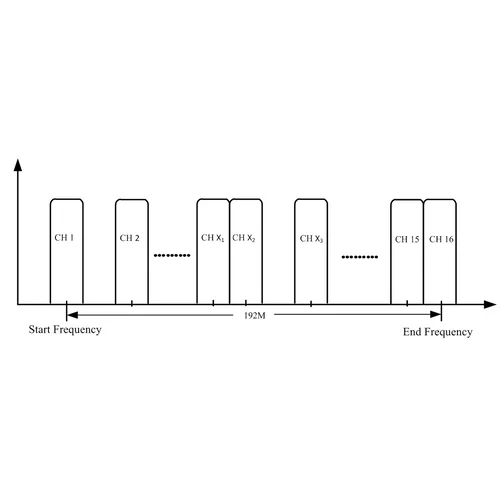

- Гибкие режимы смежных и несмежных несущих;
- Поддерживает интеллектуальное удаление пустых пакетов и автозаполнение потока;
- Поддержка добавления таблиц NIT, CAT, SDT, BAT;
- Поддержка мониторинг битрейта получаемых потоков в режиме реального времени;
- Поддержка фильтрации PID, ремапинг и обновление таблиц PSI/SI;
- Поддержка приема потока передачи данных UDP;
- Поддержка multicast и unicast адресации;
- Поддержка приема потоков в режимах SPTS/MPTS/DATA;
- Поддержка коррекции PCR, PCR-джиттера на выходе менее 200 нс.
Примечание: SFP порты не активны.
| Общие | Шасси | 1RU |
| Размеры | 284 х 444 х 44 мм | |
| Вес | 5,6 кг | |
| Электропитание | Блок питания | 100...240 VAC, 50/60 Гц |
| Макс. энергопотребление | 300 Вт @ 220 В | |
|
Требования к |
Рабочая температура | 0°C...40°C |
| Температура хранения | -20°C...75°C | |
| Влажность | 0...95% | |
| Управление | ETH | 100/1000BaseT, RJ-45 |
| Тип | Web интерфейс в браузере | |
| Поддерживаемые браузеры | Firefox, IE9.0 и выше | |
| SNMP | SNMP v1-3 | |
| Вход | Сервис VOD | Протокол NGOD D6 |
| Порты | 2 транспортных порта | |
| Интерфейсы | 1000Base-T, RJ-45 | |
| Мксимальный битрейт на каждый порт | 900 Мбит/с | |
| Анти-джиттер | 500 мс | |
| Формат данных | Только протокол UDP (1-7 пакетов TS размером 188/204 байт) | |
| Поддержка MPTS, SPTS и DATA | ||
| IP unicast и multicast | ||
| Выход | Порты | 1 ВЧ |
| Тип интерфейса | F-тип (female) | |
| Количество QAM несущих | 16 | |
| Формат модуляции | 16QAM / 32QAM / 64QAM / 128QAM / 256QAM, ITU-T J.83 Annex-A/B/C | |
| Частотный диапазон | 50...1000МГц | |
| Символьная скорость | 3000...6952 кСимв/сек | |
| Выходной уровень | 85...120 дБмкВ, шаг 1 дБ | |
| Качественные показатели | MER > 41дБ, CNR > 43дБ | |
| Обработка данных | Анализ PSI | Поддержка до 32 PMT в MPTS, каждая PMT таблица - дo 8 PID |
| Режим мультиплексирования | Поддержка ремапинга PID в 32 QAM потока | |
| Поддержка добавления данных SI | ||
| Коррекция PCR | PCR джиттер на выходе менее 200 нс |
Характеристики
| Общие | |
|---|---|
| Шасси | 1U |
| RF-выход | |
| Формат модуляции | 16QAM, 32QAM, 64QAM, 128QAM, 256QAM |
| Количество несущих | 16 |
| Выходной уровень, дБмкВ | 85 - 120, шаг 1 дБ |
| Стандарты ТВ-вещания | DVB-C |
| Рабочий диапазон частот, МГц | 50-960 |
| Входные характеристики | |
| IP-интерфейсы | 2 х 1000Base-T, RJ45 |
| Максимальный битрейт на порт, Мбит/с | 900 |
| TSoverIP | |
| Поддерживаемые протоколы | UDP |
| Общие характеристики | |
| Система телевещания | Цифровая |
| Тип оборудования | Модулятор |
Отзывы о товаре
Пока нет ни одного отзыва
Вопросы о товаре5
По дате
Пользователь
20.03.2025, 13:37
Здравствуйте! Можно ли в этом модуляторе формировать таблицу LCN?
NAG
20.03.2025, 17:29
Добрый день, да, функции формирования PSI/SI присутствуют в данной модели в полном объеме.
Лымар Андрей Владимирович
03.04.2024, 05:23
Добрый день, прошу отправить мануал (инструкцию) по настройке и эксплуатации данного оборудования на почту tv_365@mail.ru
NAG
03.04.2024, 05:25
Добрый день, для запроса документации можете обратиться к нам на портал технической поддержки nag.support
Пользователь
19.10.2023, 09:50
Добрый день, прошу отправить мануал (инструкцию) по настройке и эксплуатации данного оборудования rogay.den@mail.ru
NAG
19.10.2023, 12:45
Добрый день, для получения технической поддержки просим обратиться nag.support. Спасибо
Пользователь
26.06.2023, 08:16
Добрый день! Посоветуйте, как организовать на этом девайсе EPG?
NAG
26.06.2023, 08:18
Добрый день, для организации сервиса EPG вы можете воспользоваться любым сторонним генератором, а на самом модуляторе мультиплексировать EITPID. Более детальную консультацию можно получить на nag.support
Doliner Dmitriy
19.05.2023, 08:07
Коллеги, добрый день!
Не нашел инструкцию по настройке. Направьте, пожалуйста, на почту dmitry.doliner@yandex.ru
NAG
19.05.2023, 08:53
Мануал отправлен на указанный почтовый адрес.
Также рекомендую пользоваться ресурсом https://www.nag.support/ для получения технической поддержки на приобретенное оборудование.
