По умолчанию активирована лицензия на 8 несущих. Лицензия на открытие 4 несущих License C518С+4

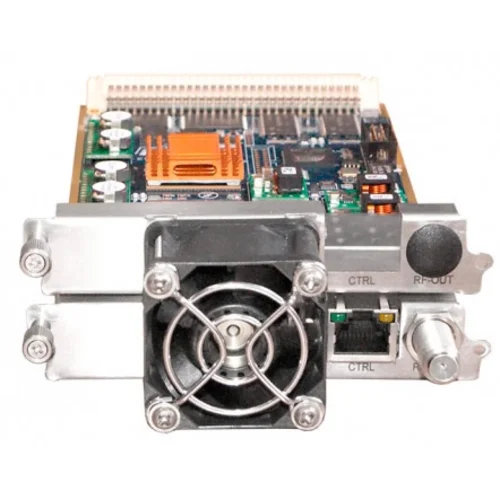

Карта модуляции QAM с 16 несмежными каналами C518C - это модулятор нового поколения от Sumavision с технологией высокой интеграции. На одной карте есть 16 несмежных каналов выхода RF, и каждый из них может быть скремблирован индивидуально. Каждый порт может поддерживать 6 одновременных шифров и шифрование - максимум 64 программы. В сочетании с самой передовой платформой обработки источников сигнала - EMR.
• Карта C518C имеет самый высокий индекс RF в мире.
• Высокая степень интеграции, может достигать 16 несмежных частот RF вывода с одной карты
• Поддержка функции скремблирования с материнской платой.
• Гибкое приложение, работающее вместе с другими видами функциональных карт на EMR3.0
Технические характеристики карты C518C
-
Режим модуляции: 64QAM, 128QAM, 256QAM
-
ITU-T J.83 Annex A/B/C
-
Полоса частот 6 или 8MHz
-
Символьная скорость: 3.500-7.000 Mbaud (шаг 1kBaud)
-
Частотный диапазон: 45-1005MHz
-
Уровень выходного сигнала: 95-122 dBuV
-
MER (без эквалайзера): 42 , MER(с эквалайзером): 45
-
SNR: 60dBc@256QAM
-
PCR Jitter: 200ns
-
Фазовый шум: -85dB@1KHz, -100dB@10KHz, -105dB@100KHz, 110@1M
-
RF выход: F-type коннектор, 75
-
Поддержка фиксированного PID маппинга
-
Максимальное число сервисов в каждой частоте: 64
-
Максимальное число PID в каждой частоте: 256

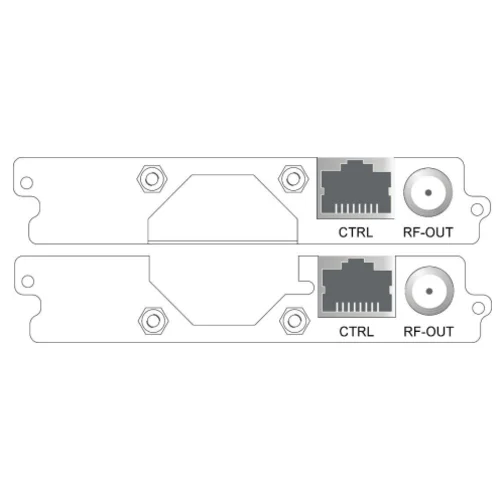

Выход
-
Один RF Выход (8 несмежных частот), F-type коннектор
-
Один контрольный порт 100Mbps Ethernet
RF-выход | |
---|---|
Количество несущих | 8 |
Выходной уровень, дБмкВ | 95-122 |
Стандарты ТВ-вещания | DVB-C |
Рабочий диапазон частот, МГц | 45-1005 |
Количество RF выходов | 1 |
Ширина канала, МГц | 6-8 |
Символьная скорсоть, Мсим/с | 3,5-7 |
Общие характеристики | |
Система телевещания | Цифровая |
Тип оборудования | Модулятор |
Выходные характеристики | |
Формат модуляции | 64QAM, 128QAM, 256QAM |
