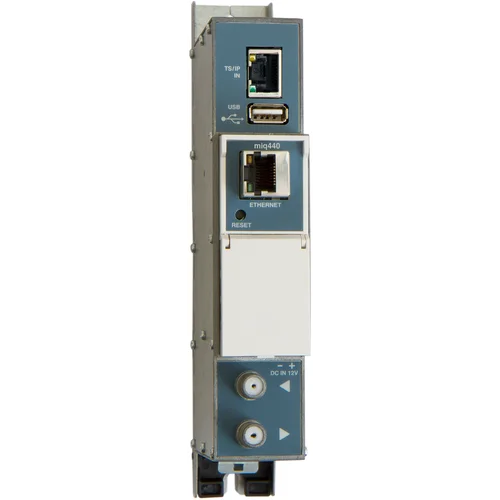

MIQ440 – новый IP-QAM модулятор предназначен для преобразования сигнала DVB-IP в DVB-C. Модулятор может принимать транспортный поток STPS или MTPS по IP (протоколы UDP/RTP) и конвертировать в четыре QAM (DVB-C) высокочастотных канала. Новейшая версия прошивки для miq440 позволяет экономично осуществить передачу содержимого IP камер видеонаблюдения CCTV со стандартами сжатия H.264 и H.265 в сеть распределения ТВ сигналов. Версия с прошивкой 2.04 с поддерживающей преобразование протокола RTSP в DVB транспортный поток уже доступна.
Очень широко применяется в системах видеонаблюдения для преобразования ТВ сигнала от IP камер.
ВАЖНО! В комплекте к модулятору отсутствует блок питания. Доступен по ссылке
Можно использовать любой БП DC: 12 В, с силой тока не ниже 700 мA. Провода обжимаются наконечником типа НШВИ. Смотрите второе фото в карточке.
Основные преимущества:
-
Входной поток SPTS или MPTS
-
Фильтрация сервисов MPTS
-
Повторная фиксация PCR
-
Веб-панель управления через Ethernet-порт
-
Передача TS-файлов с USB-накопителя
-
Входной сигнал RF
-
DIN-рейка или настенный монтаж
-
Прочный литой корпус
Разъемы:
Вход / выход RF - тип F
Управление Ethernet, ввод потока Ethernet - RJ-45 USB - USB-A
Шина распределения мощности
Винтовая клеммная колодка для входа постоянного тока.
| Вход IP | |
| Стандарт | IEE802.3 100/1000 BaseT |
| Битрейт | До 200 Мбит/с |
| Протоколы | UDP/RTP |
| MPTS | Да |
| SPTS | Да |
| IGMP | v.2, v.3 |
| RF-выход | |
| DVB стандарт | DVB-C |
| Диапазон частот | 96-862 MHz |
| Кол-во несущих | 4 смежные |
| Уровень сигнала | 90 ± 2 дБмкВ/75 Ω |
| Скорость транспортного потока | 31 Mbit/s |
| MER | ≥ 35 dB |
| Модуляция | QPSK, QAM16, QAM64, QAM128, QAM256 |
| Ширина канала | 7 MHz / 8 MHz (DVB-T) |
| Символьная скорость | 3.5 ÷ 7.2 Ms/s |
| Регулировка общего выходного уровня | 0 ÷ -15.0 dB с шагом 1 dB |
| Диапазон частот выходного овтетвления/потери | 45-862 MHz / ≤ 2.5 dB |
| Порт управления | стандарт IEE802.3 10/100 BaseT (независимый от входного IP порта) |
| Общие | |
| Электропитание | 12 В, 700 мA |
| Диапазон рабочей температуры | 0 ÷ +50 °C |
| Размеры, Вес | 36x198x112 мм/0.84 кг |
Блок питания доступен по ссылке

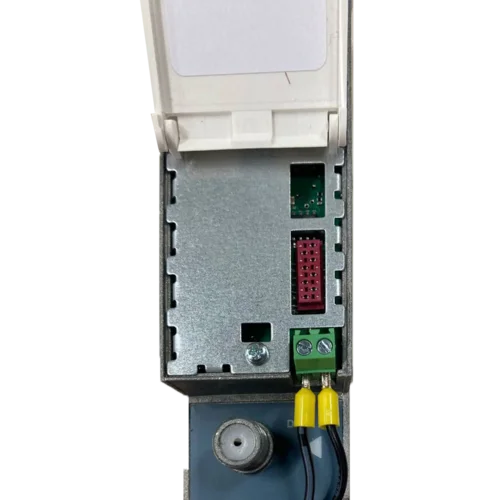

Можно использовать любой БП DC: 12 В, с силой тока не ниже 700 мA. Провода обжимаются наконечником типа НШВИ.
Подключение БП отображено на втором фото в карточке товара для наглядности
| Общие | |
|---|---|
| Тип оборудования | Модуляторы |
| RF-выход | |
| Формат модуляции | 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, QPSK |
| Количество несущих | 4 |
| Выходной уровень, дБмкВ | 90 ± 2 |
| Стандарты ТВ-вещания | DVB-C |
| Рабочий диапазон частот, МГц | 96-862 |
| Количество RF выходов | 1 |
| Ширина канала, МГц | 4 - 8.3 |
| Символьная скорсоть, Мсим/с | 3.5 ÷ 7.2 |
| Общие характеристики | |
| ВЕС, КГ | 0.84 |
| Габариты, мм | 36x198x112 |
| Потребляемая мощность, Вт | 8.4 |
| Система телевещания | Цифровая |
| Тип оборудования | Модулятор |
| Интерфейсы | 1 x 100/1000 Base -T, RG-45, USB |
| Входные характеристики | |
| IP-интерфейсы | 1 х 1000Base-T, RJ45 |
| Максимальный битрейт на порт, Мбит/с | 200 |
| TSoverIP | |
| Поддерживаемые протоколы | UDP, RTP |
| Протоколы на вход | UDP, RTP |
| Кодирование видео | |
| Видеокодек | H.264, H.265 |
| Кодирование аудио | |
| Аудиокодек | AAC |
