КIWI-7222 оптический рефлектометр, предназначенный для диагностики одномодовых (SM) оптических волокон на трех длинах волн 1310/1550/1625 нм. Благодаря динамическому диапазону 36/34/34 дБ и наличию длинны волны 1625 (с фильтром), рефлектометр может использоваться для решения широкого круга задач, от эксплуатации сетей FTTX без остановки сервисов до тестирования оптических магистралей.

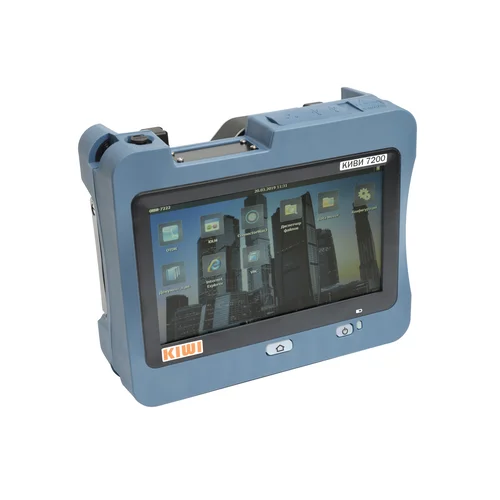

Прибор оснащен 7-дюймовым цветным сенсорным дисплеем, который существенно упрощает анализ полученных данных и просмотр ранее сохраненных рефлектограмм. Li-Ion аккумулятор увеличенной емкости обеспечивает бесперебойную работу прибора до 12 часов.
На данном рефлектометре установлена операционная система Windows Embedded Compact. Благодаря этому прибор помимо измерительных функций обладает широкими функциональными возможностями: интерфейс Ethernet, просмотр PDF файлов, функция скриншота и т.д.
Особенности:
- Цветной сенсорный экран с диагональю 7" (800х400)

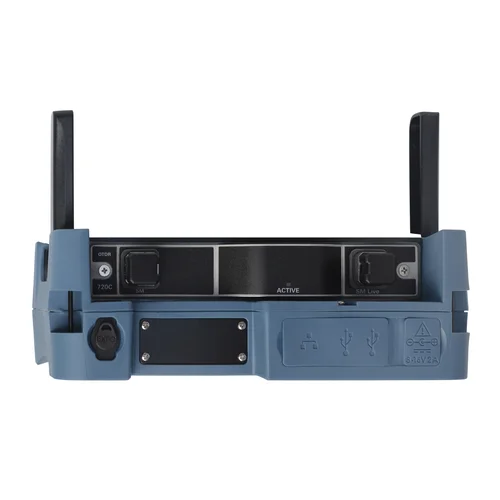

- Два разъема USB 2.0 (хост)
- Разъем Ethernet (10/100 Base-T)
- Операционная система Windows Embedded Compact
- Прямой доступ в Интернет с рефлектометра
- Удаленный доступ к рефлектометру (через VNC)
- Li-Ion аккумулятор с автономной работой до 12 часов
- Функция создания снимков экрана
- Объем встроенной памяти - 20 000 рефлектограмм
- Опциональные интерфейсы: Wi-Fi/Bluetooth
- Дополнительные опции для диагностики: измеритель мощности/VFL
Технические характеристики | |
---|---|
Тип оборудования | Оптический рефлектометр |
Тип разъема | FC |
Тип волокна | SM |
Длина волны, нм | 1310/1550/1625 (с фильтром) |
Динамический диапазон, дБ | 36/34/34 |
Диапазоны измеряемых расстояний, км | 0,1...400 |
Длительность импульса, нс | 3...20 000 |
Мертвая зона по затуханию, м | Не более 4 |
Мертвая зона по событию, м | Не более 0,7 |
Дисплей | 7” сенсорный TFT |
Объем памяти | 20 000 рефлектограмм |
Интерфейсы | USB Ethernet |
Источник питания | Li-Ion аккумулятор |
Время работы | Не более 12 часов |
Характеристики | |
Измерение активного волокна | Да |
Массогабаритные характеристики | |
Габаритные размеры, мм | 200х166х68 |
ВЕС, КГ | 1,29 (с модулем Wi-Fi и Bluetooth) |
Условия эксплуатации | |
Влажность | 0...90% (без конденсата) |
Температура хранения, °C | от -40 до 70 |
Температура эксплуатации, °C | от -10 до 50 |
Комплект поставки | |

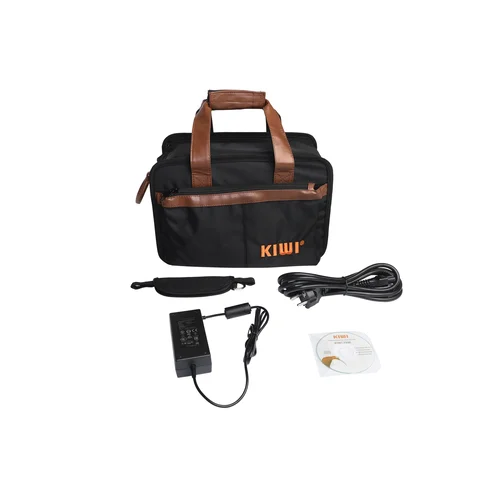

Комплект поставки | Рефлектометр KIWI-7212 - 1 шт
Cумка для переноски - 1 шт Сетевой адаптер - 1 шт Сетевой шнур - 1 шт Руководство по эксплуатации - 1 шт |
