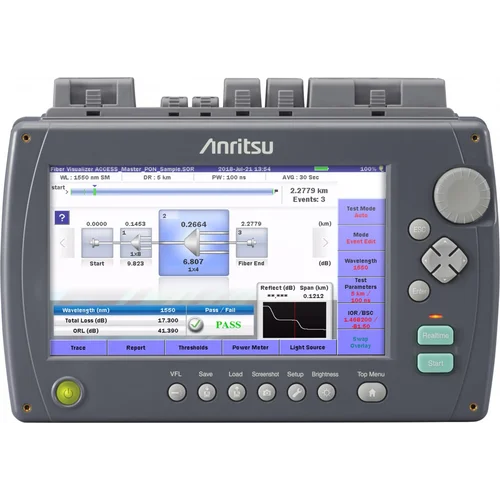

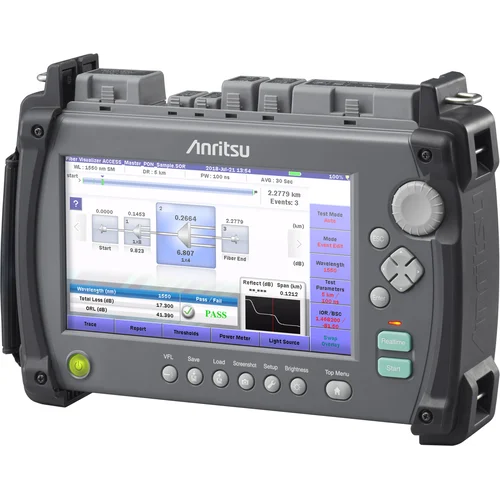

Компания Anritsu представляет новую линейку оптических рефлектометров ACCESS Master MT9085. Прибор обладает производительностью и полным спектром измерительных функций, необходимых для монтажа и обслуживания любого типа оптических сетей связи. Выполнен в компактном, легком и прочном корпусе. Наличие всех необходимых измерительных функций избавит от необходимости возить с собой целый набор измерительного оборудования.
В новый рефлектометр установлен 8" сенсорный дисплей, существенно упрощающий управление функциями и просмотр рефлектограмм. Для удобства передачи данных реализован беспроводной интерфейс (WLAN / Bluetooth).
Использование рефлектометров серии MT9085 позволяет проводить монтаж и обслуживание оптических лининй PON, FTTx, CATV, LAN и сетей доступа.
Основные особенности:
- 8” дюймовый cенсорный ЖК-дисплей с LED-подсветкой;
- интуитивно понятное управление (сенсорный экран + кнопки);
- возможность передачи данных через беспроводной интерфекс (WLAN / Bluetooth);
- быстрый старт, готовность к работе через 15 сек. после включения;
- высокое разрешение и широкий динамический диапазон гарантируют быструю и полную оценку волокна;
- интеллектуальное ПО позволяет идентифицировать проблемные сварки и разъемы;
- время работы полностью заряженной батареи - до 12 часов;
- прочная, герметичная конструкция обеспечивает годы эксплуатации в жестких условиях;
- увеличенный диапазон рабочих температур (от -10 до +50°C).
Более подробная информация по модификациям представлена во вкладке "Характеристики".
| Технические характеристики | |
|---|---|
| Тип оборудования | Оптический рефлектометр |
| Тип разъема | FC |
| Тип волокна | SM |
| Длина волны, нм | 1310/1550 |
| Динамический диапазон, дБ | 39/37,5 |
| Диапазоны измеряемых расстояний, км | 0,5; 1; 2,5; 5; 10; 25; 50; 100; 200; 300 |
| Длительность импульса, нс | 3; 10; 20; 30; 50; 100; 200; 500; 1000; 2000; 4000; 10000; 20000 |
| Мертвая зона по затуханию, м | Не более 5,5 |
| Мертвая зона по событию, м | Не более 1 |
| Дисплей | 8,0" сенсорный TFT |
| Объем памяти | 50 000 рефлектограмм (внутренняя память) + SD-карта |
| Интерфейсы | WLAN Bluetooth USB |
| Источник питания | Li-Ion аккумулятор |
| Время работы | Не менее 12 часов |
| Массогабаритные характеристики | |
| Габаритные размеры, мм | 270х165х61 |
| ВЕС, КГ | 2,6 |
| Измеритель оптической мощности (PM) | |
| Длина волны (PM), нм | 1310/1550/1625/1650 |
| Тип разъема (PM) | Порт OTDR |
| Диапазон измерений, дБм | -50...-5 |
| Стабилизированный источник излучения (SLS) | |
| Длина волны (SLS) | 1310/1550 |
| Тип разъема (SLS) | Порт OTDR |
| Выходная мощность (SLS), дБм | -5±1,5 |
| Условия эксплуатации | |
| Влажность | 0...95% (без конденсата) |
| Температура хранения, °C | от -20 до 60 |
| Температура эксплуатации, °C | от -10 до 50 |
| Комплект поставки | |
| Комплект поставки | Рефлектометр MT9085A-053 - 1 шт
Опция стабилизированного источника излучения (порт OTDR) - 1 шт Опция стандартного измерителя мощности (порт OTDR) - 1 шт Оптические адаптеры на порты OTDR по выбору (FC/UPC, SC/UPC, ST/UPC) - 1 шт Опция дополнительной защиты (-010) (включает резиновые боковые накладки, крышку дисплея и плечевой ремень) - 1 шт Литий-ионная аккумуляторная батарея Z0921A 1 шт сетевой адаптер с сетевым шнуром Z1625A - 1шт Руководство пользователя на русском языке, ПО на электронном носителе 1 шт |
