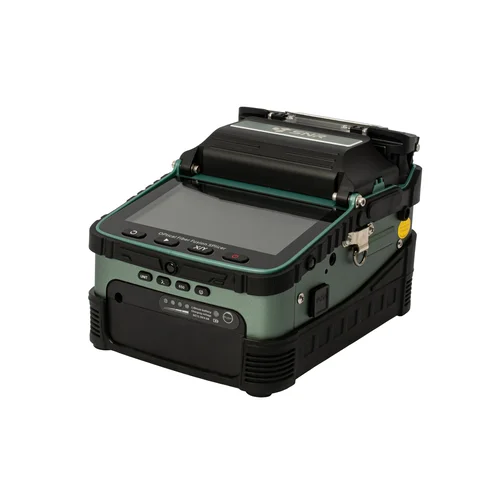

Сварочный аппарат SNR-FS-6 является отличным инструментом для строительства городских и локальных ВОЛС.
Шестимоторная система юстировки выполняет высокоточное сведение оптических волокон, обеспечивая тем самым минимальные потери и стабильное качество сварного соединения.
Для настройки, а также просмотра сохраненных записей данный сварочный аппарат имеет специальную программу, которая имеет удобный интерфейс, и устанавливается на смартфон (с операционной системой Android, iOS). После установки программы смартфон подключается к интерфейсу сварочного аппарата при помощи стандартного Bluetooth-соединения.
Добавлены дополнительные опции для диагностики оптической линии: измеритель мощности и источник видимого излучения (VFL). Благодаря этому данная модель является универсальным инструментом как для строительства, так и диагностики / обслуживания ВОЛС.
Особенности:
- Конструкция кареток и механизма юстировки позволяет производить сварку оптических волокон в буфере 250 мкм, 900 мкм, 2 и 3 мм, а так же с плоским FTTH-кабелем;
- Выравнивание волокон по сердцевине;

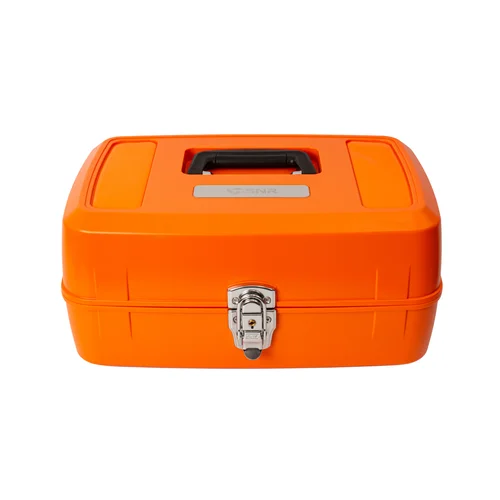

- Компактный транспортировочный кейс;
- Измеритель оптической мощности (850/1300/1310/1490/1550/1625 нм);
- Функция VFL, существенно упрощающая поиск повреждения волокна или его кроссировку;
- Настройки и просмотр сохраненных записей производятся при помощи специального приложения для смартфона, который подключается к
сварочному аппарату при помощи стандартного Bluetooth-соединения; - Функция "Защита от кражи" (подключается через приложение).
| Технические характеристики | |
|---|---|
| Технология выравнивания волокна | По сердцевине |
| Типы свариваемых волокон | SM (ITU-T G.652, G.657) MM (ITU-T G.651) DS (ITU-T G.653) NZDS (ITU-TG.655) |
| Диаметр свариваемых волокон, мкм | 80-150 |
| Диаметр наружного покрытия свариваемых волокон, мм | от 0.25 до 3, дроп-кабель 3х2 |
| Средние потери на сварном соединение, дБ | 0.025 (SM) 0.01 (MM) 0.04 (DS/NZDS) |
| Оценка потерь | Автоматическая |
| Время сварки, сек | 8 (SM) |
| Время термоусадки, сек | 18 |
| Количество циклов сварки | 200 |
| Длина гильз КДЗС, мм | 20, 40, 45, 60 |
| Тест на растяжение, Н | 2.0 |
| Ресурс электродов | 4000 сварок |
| Источник питания | Li-ion 11.1В 5200мАч; AC 100-240В DC 13.5В 4.8А |
| Дисплей | 5″ цветной LCD |
| Видеосистема | 2 CCD камеры |
| Увеличение изображения | 300х при раздельном просмотре по осям X и Y; 150х при совместном просмотре по осям X и Y |
| Интерфейсы | Bluetooth |
| Количество моторов | 6 |
| Язык интерфейса | Русский; Английский |
| Массогабаритные характеристики | |
| Габаритные размеры,мм | 200х142х120 (сварочный аппарат) 237х270х293 (кейс) |
| ВЕС, КГ | 2.08 (аппарат+батарея) 5.5 (комплект) |
| Источник видимого излучения (VFL) | |
| Длина волны (VFL), нм | 650 |
| Тип разъема (VFL) | 2.5 мм (универсальный) |
| Мощность излучения, дБм | 10 |
| Эффективное расстояние, км | до 5 |
| Измеритель оптической мощности (PM) | |
| Длина волны (PM), нм | 850/1300/1310/1490/1550/1625 |
| Тип разъема (PM) | 2.5 мм (универсальный) |
| Диапазон измерений, дБм | -70...+6 |
| Условия эксплуатации | |
| Скорость ветра | Не более 15 м/с |
| Влажность | 0...95% (без конденсата) |
| Температура хранения, °C | от -20 до 60 |
| Температура эксплуатации, °C | от -10 до 50 |
| Комплект поставки | |

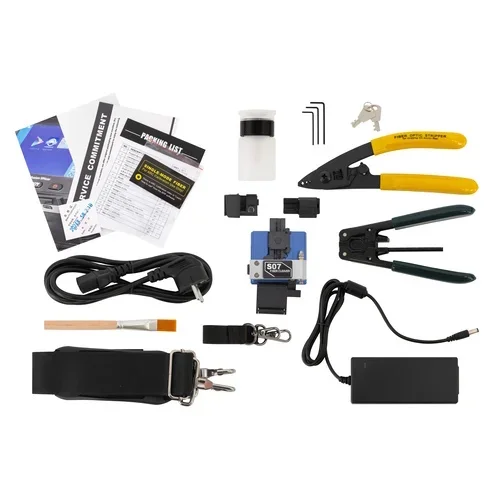

| Комплект поставки | Сварочный аппарат SNR-FS-6+ - 1 шт; Аккумуляторная батарея - 1 шт; Транспортировочный кейс - 1 шт; Прецизионный cкалыватель (с контейнером) - 1 шт; Стриппер CFS-3 - 1 шт; FTTH-стриппер (прищепка) - 1 шт; Дозатор для спирта - 1 шт; Кисть для обслуживания аппарата - 1 шт; Сетевой адаптер - 1 шт; Сетевой шнур - 1 шт; Набор шестигранников - 1 комплект; Калибровочное волокно - 1 шт; Ремень для кейса - 1 шт; Ремень для аппарата - 1 шт; Универсальный прижим для SOC - 1 шт; Руководство пользователя - 1 шт |
