Noyafa-8601S - это улучшенная версия популярного тестера NF-8601. Внешний вид и комплектация прибора остались без изменений в отличии от его функционала. По сравнению с NF-8601 в новой модели реализована более сложная технология анализа (рефлектометр TDR), что позволяет на практике получать более точные и информативные данные. Это основное, но далеко не единственное отличие данных моделей: более подробную информацию вы можете получить в разделе "Ссылки и загрузки".
Многофункциональный тестер NF-8601S предназначен для диагностики и выявления неисправностей различных типов кабелей/проводов:
-
витая пара (UTP/FTP/STP cat.5e, cat.6, cat.7)
-
телефонный
-
коаксиальный
-
провода формата USB
Помимо проверки линии данная модель поддерживает функции Ping-теста и определения PoE (Power over Ethernet).
Функциональные возможности:
-
Тестирование различных типов кабелей на обрыв, короткое замыкание, помехи от соседних проводов.
-
Диагностика интерференции соседних проводов и кабелей, которая влияет на скорость передачи данных
-
Функция поиска кабеля в пучке/трассе
-
Измерение длинны сетевого провода, коаксиального кабеля, телефонного провода, а также проводов стандарта USB (без подключения датчика)
-
Выполнение трассировки кабеля на работающем коммутаторе/роутере без внесения помех
-
Точная локализация короткого замыкания и обрыва
-
Ping-тест в локальной и сети интернет
-
Определение и применение IP-адреса (DHCP клиент)
-
Анализ данных пакета: количество, длина, time out, TTL
-
Определение наличия PoE (Power over Ethernet)

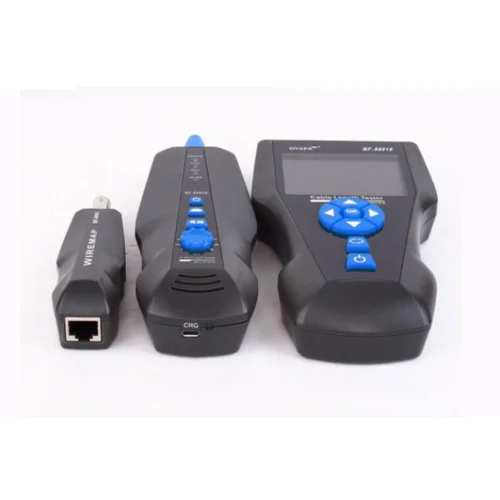

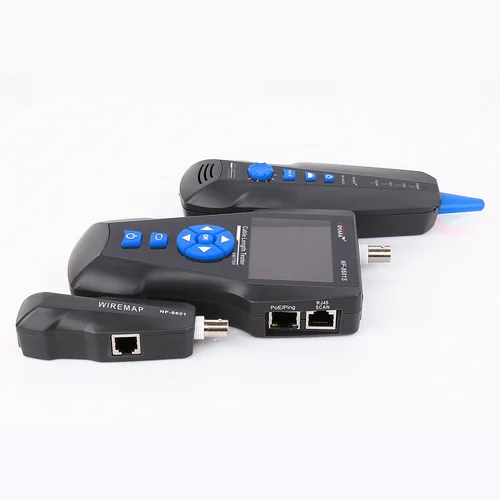

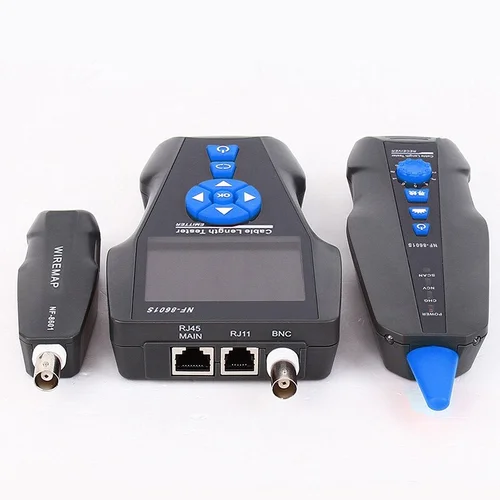

Комплект тестера состоит из трех устройств, выполняющих определенные функции. Основное устройство NF-8601S позволяет выбирать необходимый режим тестирования и производить настройки. Результаты диагностики выводятся на цветной ЖК-дисплей 2,8" и могут быть сохранены на карте памяти (TF).
Приемник NF-8601-S используется для поиска, идентификации и проверки целостности кабелей в пучках, в скрытых полостях (на расстоянии). Устройства NF-8601S и NF-8601-S работают от встроенных Li-Ion аккумуляторов с напряжением 3,7В и емкостью 1800 мАч. Дистанционный Дистанционный датчик NF-8601-R является пассивным устройством и используется для проверки кабеля методом «M-R» («Main - Remote»). Для этого с двух сторон проверяемой линии подключаются тестер и датчик NF-8601-R.
Особенности:
-
Многофункциональный тестер для ремонта и обслуживания кабельных линий связи, CКС;
-
В приемник NF-8601-S встроен фонарик для работы в условиях плохой освещенности
-
Li-Ion аккумуляторы на 1800 мАч: время работы передатчика NF-8601 до 20 часов, приемника NF-8601-S до 50 часов (при условии полного заряда)
-
Настраиваемая функция автоматического отключения
-
Сохранение результатов диагностики и их копирование на ПК при помощи интерфейса USB
| Технические характеристики | |
|---|---|
| Тип оборудования | Тестер |
| Тип индикатора | Светодиод + звуковая сигнализация |
| Тип коннектора | RJ-45 (8P8C) RJ-11 (4P4C) BNC USB |
| Тип тестируемых кабелей | Витая пара (UTP,FTP,STP) / коаксиальный / телефонный / провода USB |
| Дисплей | 320х244 цветной LCD |
| Объем памяти | В зависимости от установленной карты MicroSD |
| Интерфейсы | USB |
| Источник питания | Li-Ion аккумулятор 1800 мАч (передатчик + приемник) |
| Время работы | Не менее 20 часов |
| Язык интерфейса | Русский; Английский |
| Массогабаритные характеристики | |
| Габаритные размеры, мм | 173х92х35 (передатчик) 183х58х35 (приемник) 106х32х30 (датчик) |
| ВЕС, КГ | 0,76 |
| Условия эксплуатации | |
| Влажность | 0...70% (без конденсата) |
| Температура хранения, °C | от -20 до 60 |
| Температура эксплуатации, °C | от -10 до 60 |
| Комплект поставки | |

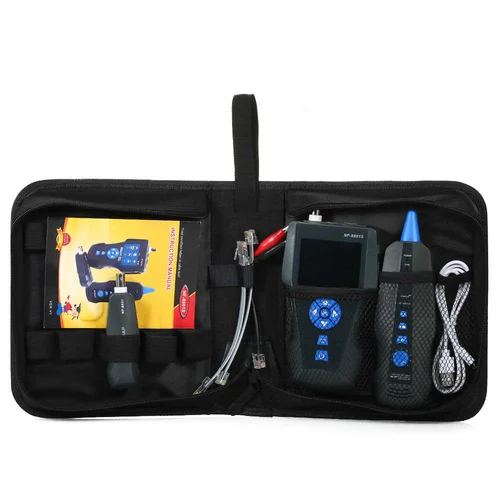

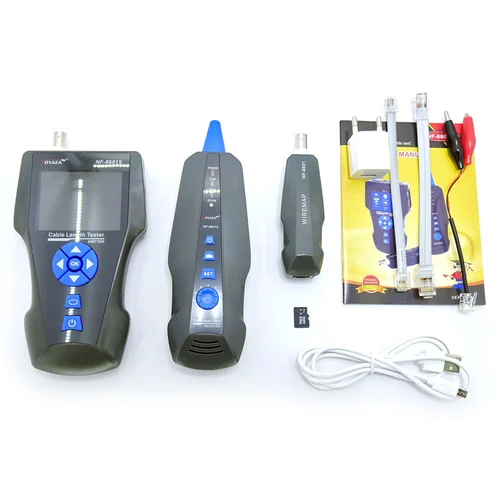

| Комплект поставки | Передатчик - 1 шт Приемник - 1 шт Удаленный блок - 1 шт USB-кабель - 1 шт Контакт-зажим типа "крокодил"- 1 шт Переходные патчкорды - 2 шт Сумка для переностки - 1 шт Руководство пользователя - 1 шт |
