Оптический бокс SNR-FTTH-FDB-16 используется в системах передачи данных для соединения и коммутации магистральных и абонентских оптических кабелей, а также механической защиты сварных соединений оптических волокон. Он может использоваться в качестве кроссировочного узла при реализации вводно-распределительных устройств, телекоммуникационных кроссов. Допускает ввод двух линейных оптических кабелей и до 16 абонентских отводов.
Корпус бокса изготовлен из пластика устойчивого к ультрафиолетовому воздействию и расчитан на эксплуатацию в широком температурном диапазоне (-40°C ~ +60°C). Степень защиты IP65 позволяет использовать SNR-FTTH-FDB-16 как внутри помещений, так и для уличного монтажа.
Применение:
- FTTH;
- PON;
- телекоммуникационные сети;
- локальные сети.

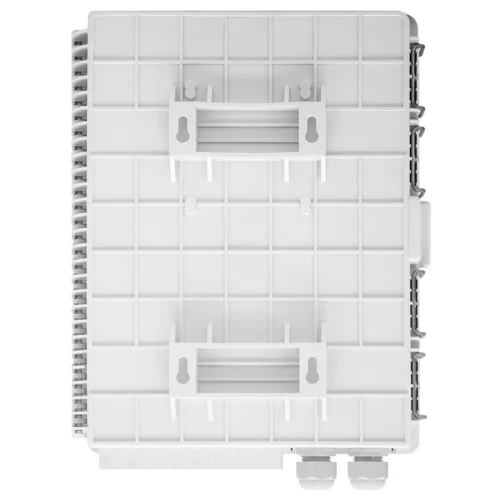

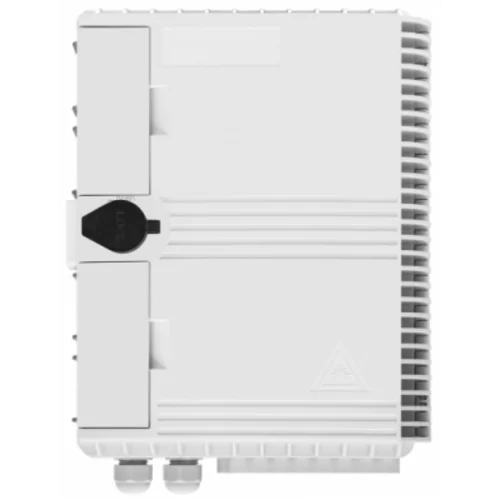

На задней стенке расположены отверстия для настенного крепления и монтажной ленты для последуюшей установки бокса на опоре. Крышка бокса в закрытом положении дополнительно фиксируется двумя специальными прижимными площадками. Встроенный замок обеспечивает защиту от несанкционированного доступа.

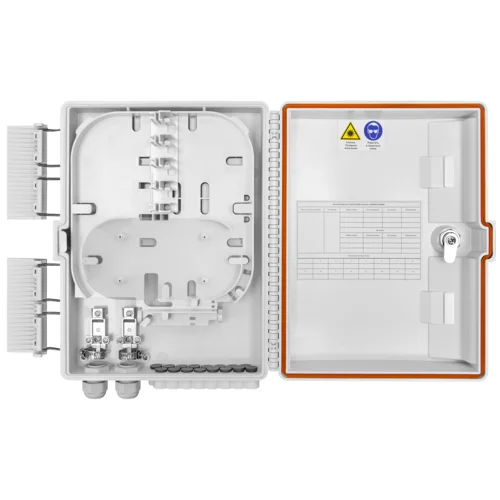

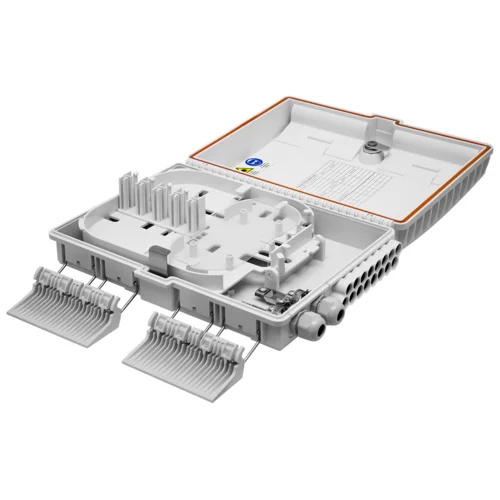

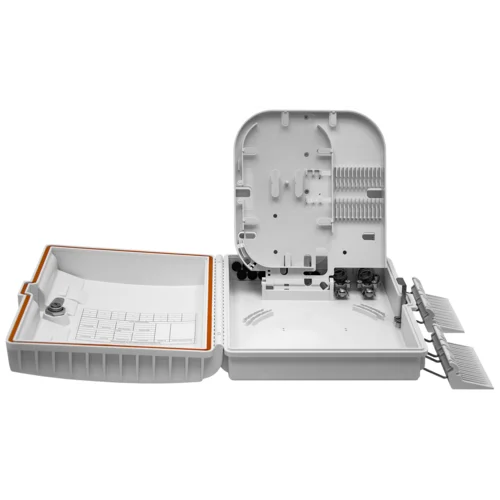

Внутри бокса расположена откидная двусторонняя панель с широким углом открытия (более 90°), что существенно упрощает процесс монтажа и обслуживания. На одной стороне панели находится адаптерная планка, позволяющая разместить до 16 оптических адаптеров типа SC и LC Duplex. На другой стороне расположена сплайс-кассета для фиксации гильз КДЗС и размещения запаса оптического волокна и оптических делителей 1/16. Возможность установки оптических делителей позволяет использовать SNR-FTTH-FDB-16 при строительстве PON сетей.

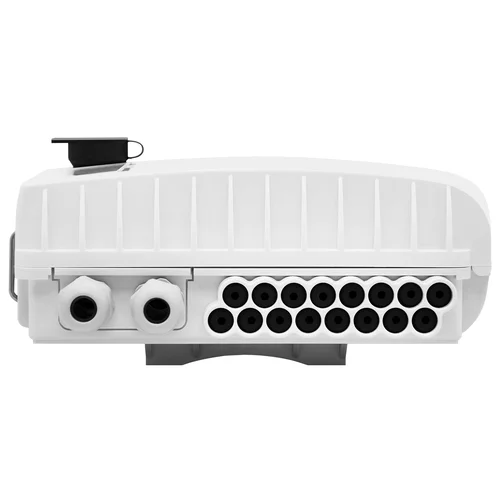

Кабельные вводы для линейного и абонентского кабеля защищены прорезиненной вставкой. Два герметичных ввода со степенью защиты IP68 позволяют завести в бокс 2 линейных кабеля максимальным диаметром до 13 мм. Специальные фиксаторы позволяют надежно закрепить кабель различной конструкции.
| Характеристики | |
|---|---|
| Тип монтажа | Уличный |
| Крепление под ленту | Да |
| Возможность размещения делителя PLC | Да |
| Материал | ABS пластик |
| Цвет | Серый |
| Количество вводов линейного кабеля | 2 |
| Допустимый диаметр вводимых кабелей, мм | до 13 |
| Количество выводов абонентского кабеля | 16 |
| Количество устанавливаемых адаптеров | 16 |
| Тип устанавливаемых адаптеров | SC/LC Duplex |
| Степень защиты | IP65 |
| Температура эксплуатации, °C | от -40 до 85 |
| Габаритные размеры, мм | 306х240х106 |
| Вес, кг | 1,78 |
| Количество в упаковке | 10 |

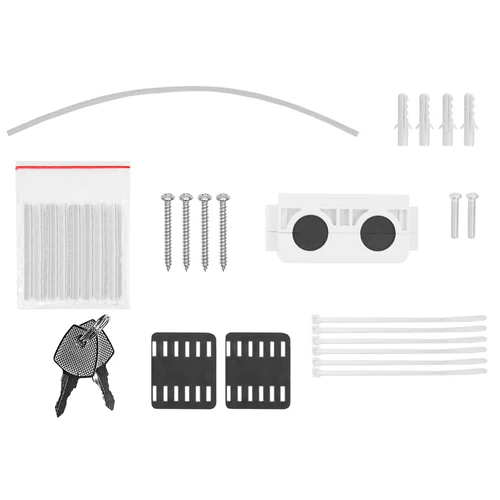

| Комплект поставки | Бокс SNR-FTTH-FDB-16 - 1 шт Ключ - 2 шт Транспортная трубка - 1 шт Сменная вставка для ввода кабеля - 1 шт Уплотнители для абонентских кабелей - 16 шт Расходные материалы: саморезы, дюбели, стяжки, гильзы КДЗС - 1 комплект |
