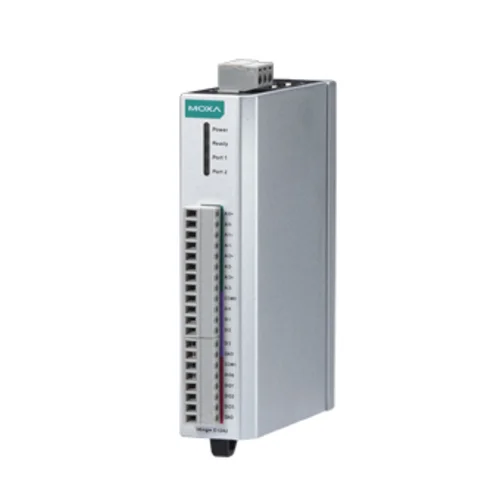

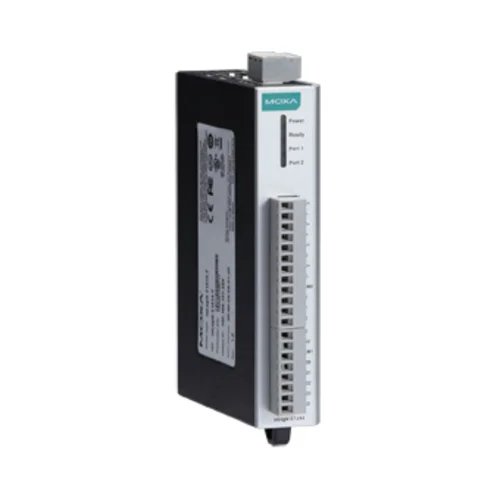

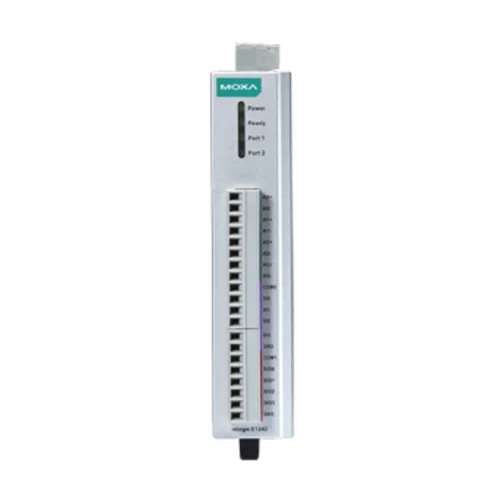

Устройство ввода/вывода, модуль ioLogik E1213 8 DI, 4 DO и 4 DIO, со стандартным диапазоном температур

Технологии

Промышленные протоколы EtherNet/IP Adapter (Slave), Modbus TCP Server (Slave), Moxa AOPC (Active Tag), MXIO Library

Протоколы управления BOOTP, RESTful API, DHCP Client, HTTP, IPv4, TCP/IP, UDP, SNMPv1 Trap, SNMPv1/v2c

Параметры связи

Тип интерфейса Ethernet 

Порты Ethernet 2 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Магнитная изоляция Ethernet-портов 1,5 кВ 

Дискретный ввод/вывод

Количество каналов дискретного ввода/вывода 8 

Дискретный ввод

Количество каналов дискретного ввода 12 (8 DI + 4 DO) 

Тип каналов дискретного ввода С общим '+', с общим '-' или сухой контакт 

Режим работы Дискретный вход или счетчик (до 250 Гц) 

Сухой контакт Логическая '1': открыт 

Логический '0': замкнут на землю 

Влажный контакт Логическая '1': 10~30 В постоянного тока 

Логический '0': 0~3 В постоянного тока 

Напряжение изоляции, В 3000 

Счетчик

Энергонезависимая память счетчиков Есть 

Дискретный вывод

Количество каналов дискретного вывода 8 (4 DI + 4 DIO) 

Тип каналов дискретного вывода С общим '-' 

Режим работы Дискретный выход или генератор импульсов (до 500 Гц) 

Напряжение изоляции, В 3000 

Защита от перегрева 175°С 

Защита от перенапряжения 45 В пост. 

Защита по току 200 мА на канал (макс.) 

Управление устройством

Интерфейс управления Web-интерфейс 

Windows-утилита (ioSearch) 

Требования к электропитанию

Рабочее напряжение 12 ~ 36 В пост. 

Потребление тока 130 мА при 24 В

Разъем электропитания Клемма 

Условия эксплуатации

Рабочая температура, °C -10 ~ +60 

Температура хранения, °C -40 ~ +85 

Рабочая влажность, % 5 ~ 95 

Рабочая высота над уровнем моря до 2000 м 

Конструктивные свойства

Материал корпуса Пластик 

Размеры и вес

Габаритные размеры, мм 28 х 124 х 84

Вес нетто, кг 0.2

Монтаж

Монтаж На DIN-рейку 

Настенный 

Настольный 

Наличие международных сертификатов

Безопасность UL508 

Взрывобезопасность ATEX Zone 2 

UL/cUL Class 1 Division 2 

Электромагнитная совместимость (EMI) CISPR 32 

FCC Part 15 Subpart B Class A 

Электромагнитная совместимость (EMS) IEC 61000-4-2 (ESD) 

IEC 61000-4-3 RS 

IEC 61000-4-4 (EFT) 

IEC 61000-4-5 Surge 

IEC 61000-4-6 CS 

IEC 61000-4-8 

Электромагнитная совместимость (EMC) EN 55024 

EN 55032 

EN 61000-3-2 

EN 61000-3-3 

EN 61000-6-2 

EN 61000-6-4 

Удары IEC 60068-2-27 

Вибрации IEC 60068-2-6 

Среднее время наработки на отказ (MTBF), часов 715256

Гарантийный срок

Гарантийный срок 5 лет 

Комплект поставки

Комплект поставки Заглушки для неиспользуемых портов 

Краткое руководство пользователя 

Устройство
