Демодулятор телевизионный «ДМ-500» предназначен для преобразования радиосигналов вещательного телевидения в видеосигналы и сигналы звукового сопровождения. Радиосигналы вещательного телевидения могут располагаться в смежных каналах (в том числе, в пакетах MMDS)
Видеосигналы и сигналы звукового сопровождения при этом становятся доступными для обработки внешними устройствами, что позволяет решать следующие задачи:
- декодирование закрытого пакеты MMDS в системах коллективного приёма телевидения
- врезка в видеосигнал дополнительной информации (логотип, реклама, телетекст)
- транскодирование видеосигналов;
- обработка видеосигналов (например, создание информационного изображения всех каналов).
ДМ-500 может быть также использован:
- в системах контроля эфирной обстановки на РТПЦ;
- в системах с резервированием.
Кроме того, ДМ-500 может быть использован:
- в многоканальных системах видеонаблюдения;
- в качестве универсальной, легко перепрограммируемой головной станции, в которой конвертирование телевизионных каналов производится через демодуляцию в видео/аудио сигналы.

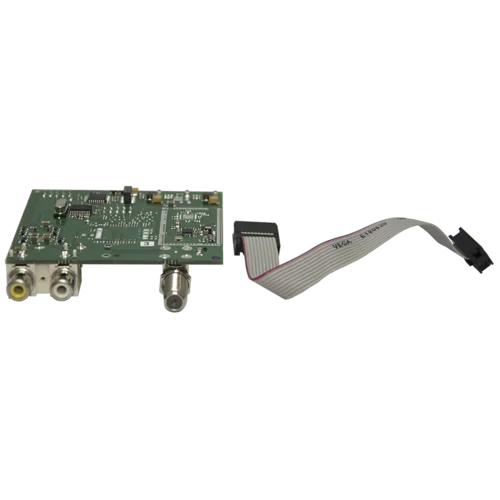

Каждый модуль демодулятора имеет один вход радиосигнала и один выход видео/аудио.

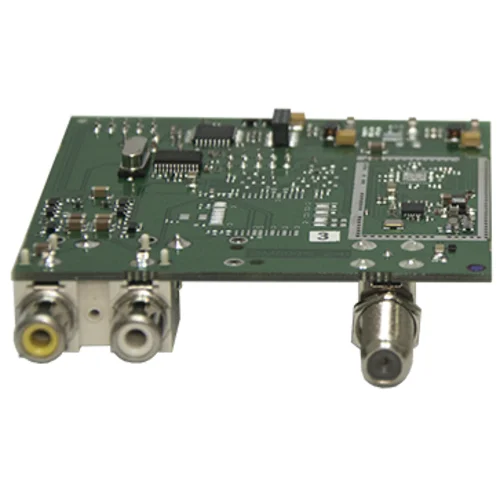

На передней панели демодулятора распологается:
-
F разъемы демодуляторов ДМ-500
-
Гнездо RCA демодуляторов ДМ-500
Технические характеристики:
| Наименование | Значение |
| Диапазон входных частот | 48-862 МГц |
| Уровень входного RF сигнала | 60-100 дБмкВ |
| Шаг перестройки | 50 кГц. |
| Выходной уровень видеосигнала | 1 В / 75Ом |
| Выходной уровень сигнала звукового сопровождения | 0.25 В / 12 кОм |
| Дифференциальная фаза (типовое значение) | 2 °С |
| С Дифференциальное усиление (типовое значение) | 2% |
| Тип разъёмов |
|
| Вход | F |
| Выходы | RCA |
