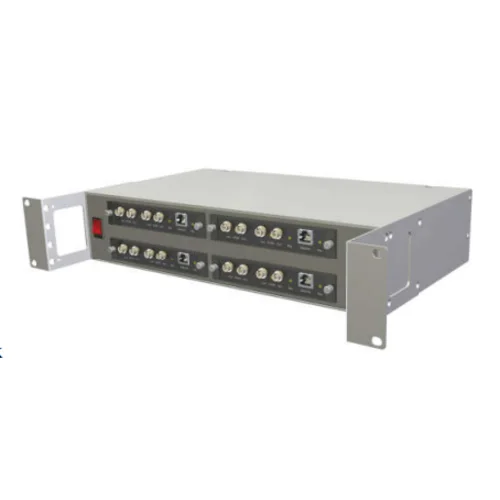

Сменный модуль Gamma XM 1550DF-L представляет собой оптический рефлектометр, устанавливаемый в шасси Gamma XM, для измерения характеристик оптических линий.
Основное отличие от других оптических рефлектометров - это установка системы в 19'' стойку и беспрерывный мониторинг характеристик линии. Благодаря этим ключевым отличиям прибор может быть установлен в узлах сети, тем самым дополняя существующие системы мониторинга. Модуль 1550DF-L способен проводить измерения линий на длине волны 1550 нм.
Каждый модуль двуканальный и оснащен интерфейсом Ethernet для удаленного управления. Таким образом существует возможность "горячей" замены модуля OTDR, без потери работоспособности всей системы. Управление прибором (модулями), а так же проведение измерений осуществляется по протоколу TCP/IP. Настройка сетевой конфигурации сменных модулей осуществляется через встроенный WEB-интерфейс. Предлагается два варианта оптической конфигураций для сменных модулей:
- для мониторинга светлых волокон (LF - Light Fiber)
- для мониторинга темных волокон (DF - Dark Fiber)
Основные особенности системы Gamma XM:
- Предназначена для стационарной установки в узлы сети;
- Выполнена в корпусе типоразмера 2U, специально для размещения в 19-дюймовую стойку;
- Состоит из четырех сменных модулей OTDR;
- Каждый модуль двуканальный (для измерения двух разных волокон) и оснащен интерфейсом Ethernet для удаленного управления;
- Возможность "горячей" замены модуля OTDR, без потери работоспособности всей системы;
- Управление прибором (модулями), а также проведение измерений осуществляется по протоколу TCP/IP;
- Настройка сетевой конфигурации сменных модулей осуществляется через встроенный WEB-интерфейс;
- Два варианта оптической конфигурации сменных модулей для мониторинга светлых волокон (LF - Light Fiber) для мониторинга темных волокон (DF - Dark Fiber).
Технические характеристики системы Gamma XM:
Модули для работы на светлом волокне оснащены сквозным каналом и фильтром. На рисунках изображены оптические схемы одного измерительного канала для модулей 1310 LF и 1625 LF.
Модули для работы на темном волокне не имеют сквозного канала и предназначены для подключения к одному концу линии. На рисунке изображена оптическая схема одного измерительного канала для модулей 1550 DF.
| Технические характеристики | |
|---|---|
| Тип оборудования | Оптический рефлектометр |
| Тип разъема | Сменный FC/UPC, SC/UPC |
| Диапазон вносимых затуханий, дБ | менее 1дБ |
| Тип волокна | SM |
| Длина волны, нм | 1550 |
| Динамический диапазон, дБ | 36 |
| Диапазоны измеряемых расстояний, км | 2,5; 5; 10; 25; 50; 100; 200 |
| Длительность импульса, нс | 16-20000 |
| Мертвая зона по затуханию, м | 9 |
| Мертвая зона по событию, м | 4 |
| Источник питания | 220В, 120Вт |
| Длина мм | 485 |
| Массогабаритные характеристики | |
| ВЕС, КГ | 6 |
