Предназначена для использования в качестве оптического кросса малой емкости, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).
Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод ШОС производится с одной стороны).

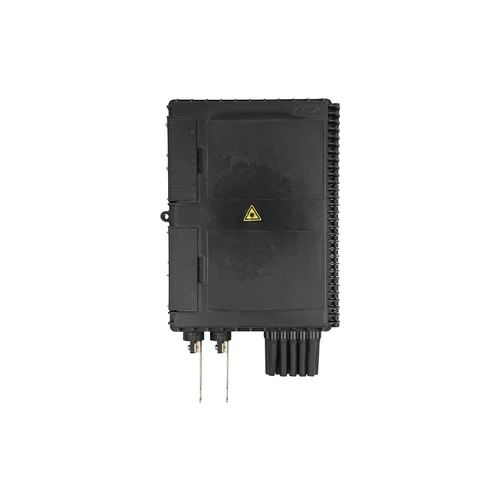

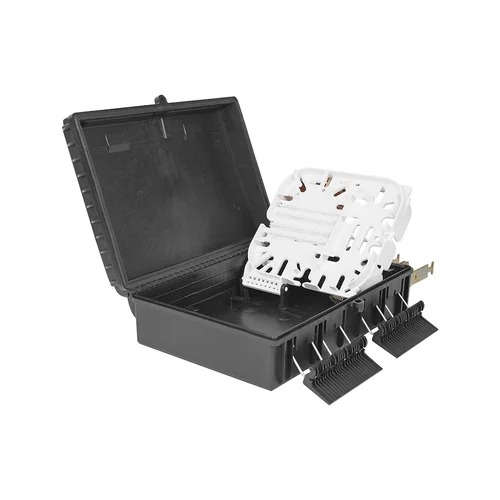

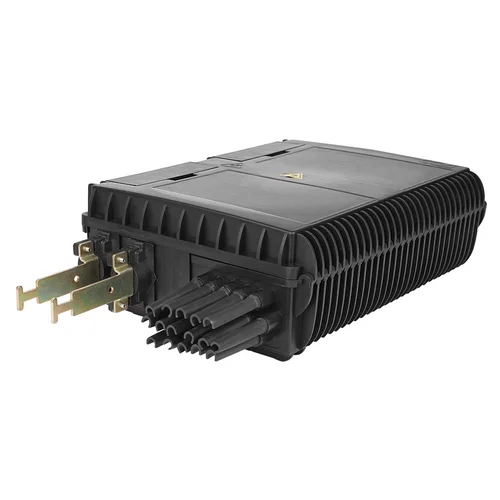

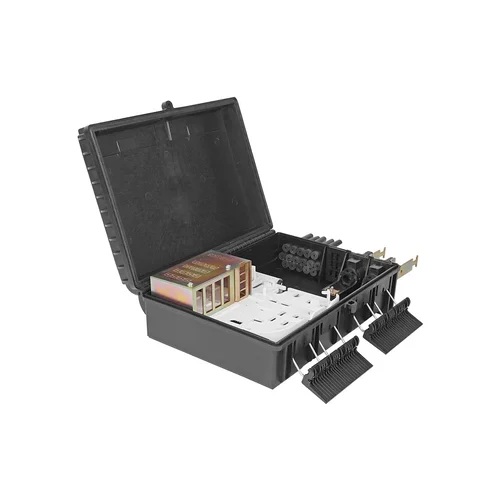

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.
Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.

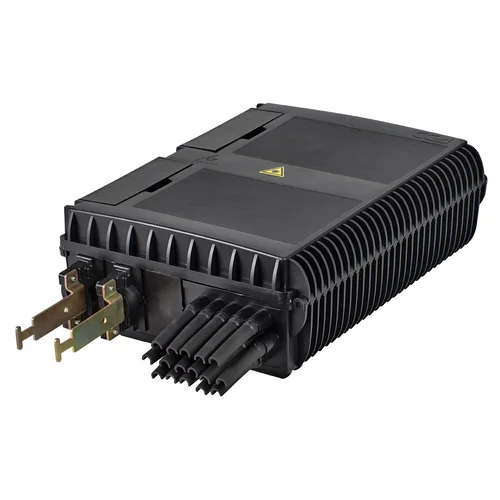

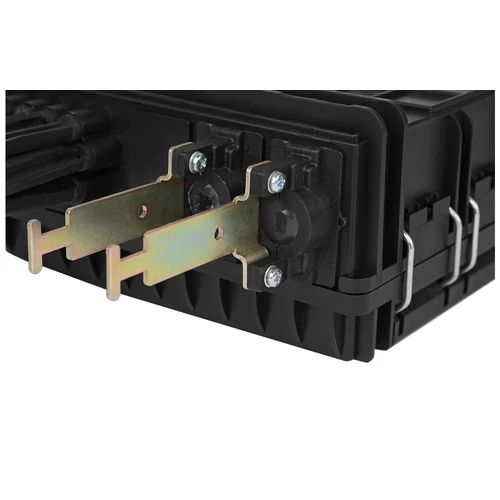

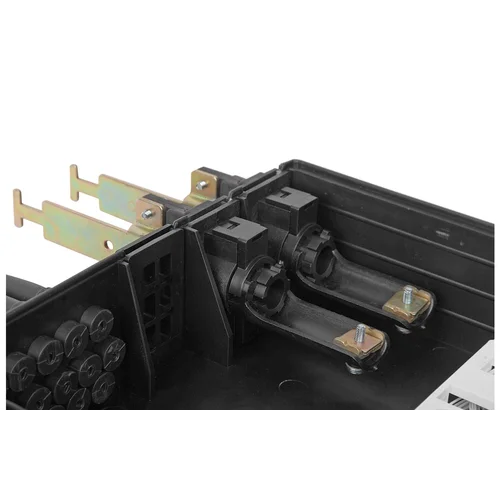

Оптические кабели вводятся и фиксируются в оригинальных узлах ввода.

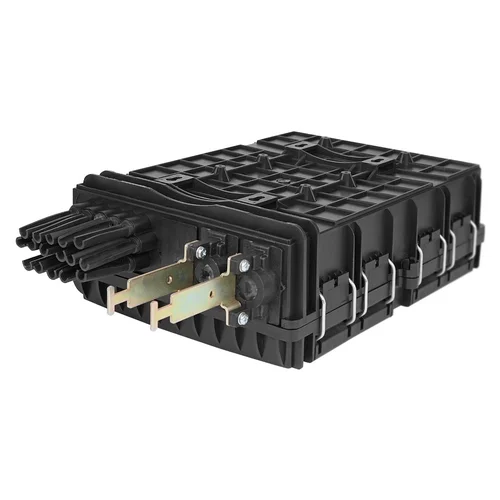

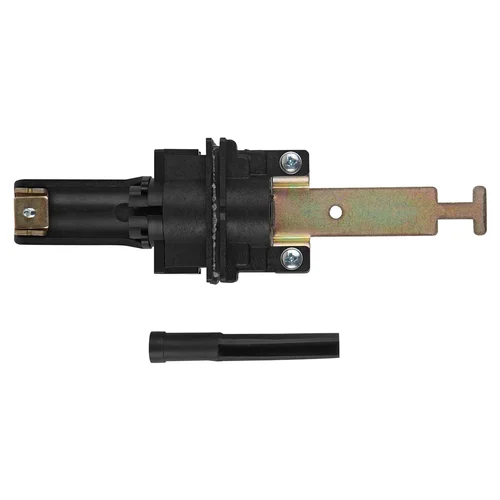

Конструкция узлов ввода полностью разборная, что позволяет смонтировать его на неразрезанной петле транзитного кабеля.
Герметизация вводимых ОК в узлах ввода предусмотрена по наружным оболочкам при помощи эластичных прокладок.
Существуют два вида узлов ввода, для кабелей диаметром от 6 до 12 мм и от 12 до 16 мм.
ШОС герметизируются в разрезных эластичных пробках.
Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус трех ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 48 сростков оптических волокон (КДЗС 4525);
• установку до 20-ти розеток (адаптеров) оптических типа SC;

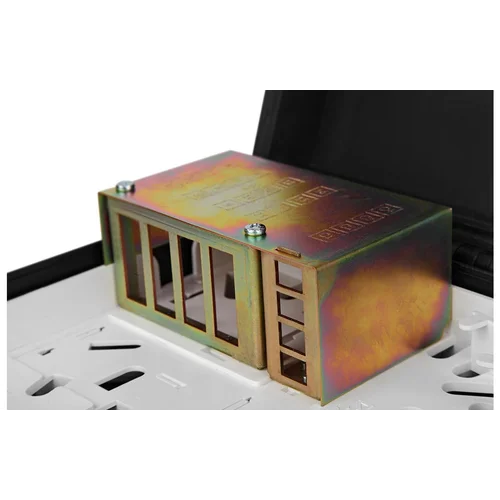

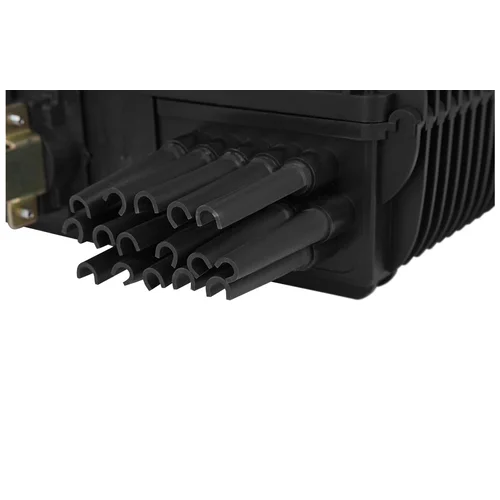

• пылезащищенный вывод до 16 ШОС диаметром 2…3 мм.
Установка муфты на стене или опоре выполняется с применением «Кронштейна для подвески МКО-П3».
Кронштейн для подвески МКО-П3 в комплектацию муфты не входит и приобретается отдельно.
| Характеристики | |
|---|---|
| Тип конструкции | Муфта-кросс |
| Тип герметизации | Эластомер |
| Количество соединяемых волокон | 48 |
| Количество кабельных вводов | 3/1; 16 |
| Диаметр кабельных вводов, мм | до 16 мм/транзит; до 3,5 мм |
| Тип используемых сплайс-кассет | КБ48-4525 |
| Степень защиты | IP65 |
| Температура эксплуатации, °C | от -60 до 70 |
| Совместимость с муфтами | Кол-во адаптеров SC - 20шт |
| Габаритные размеры, мм | 330х245х108 |
| ВЕС, КГ | 1,9 |
| Комплект поставки | Корпус - 1 шт. Узел ввода ОК 6…12 мм - 2 шт. Заглушка кабельного ввода - 1 шт. Уплотнительная вставка для дроп-кабеля с заглушкой - 16 шт. Ложемент Л12-4525 - 4 шт. КДЗС 4525 - 20 шт. Стяжки, маркеры - 1 компл. Пинцет для укладки КДЗС - 1 шт. |
