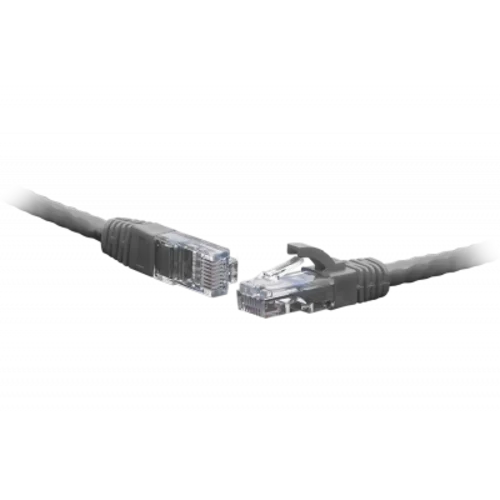

Коммутационный шнур (patching cord, патч-корд) - это отрезок многожильного кабеля симметричной парной скрутки, оконеченного в заводских условиях коннекторами 8P8C/RJ45 по технологии "горячей посадки". Применение данной технологии повышает надежность и срок службы патч-корда по сравнению с кабелем, оконеченным при помощи кримпера в полевых условиях.
Широко применяются для соединения линий связи с активным и пассивным сетевым оборудованием, подключением терминалов на рабочих местах и прочей сетевой коммутации.
Патч-корды серии SNR-UU4-5E поставляются стандартными длинами: 0.3м; 0.5м; 1.0м; 1.5м; 2.0м; 3.0м; 5.0м; 7.5м: 10.0м. К заказу доступны несколько вариантов цвета внешней оболочки патч-корда (см.вкладку Доп. описание).
Коммутационные шнуры серии SNR-UU4-5E отвечают требованиям стандартов TIA/EIA-568, ISO/IEC 11801,ГОСТ Р 54429 и EN 50173 для компонентов локальных вычислительных сетей cat.5e (частотная полоса пропускания - 100 МГц). Оконечены с двух сторон по стандарту T568B. В конструкции коннекторов предусмотренны специальные выступы, облегачающие процесс коммутации, а также защищающие язычок коннектора от повреждений.
Наружная оболочка изготовлена из LSZH (Low Smoke Zero Halogen) компаунда. Использование кабелей в такой оболочке необходимо при их прокладке в местах, где может возникнуть угроза отравления людей продуктами горения в случае пожара. Особенностью состава оболочки является полное отсутствие токсичных галогенных газов и низкое выделение дыма в процессе горения.
Медные компоненты SNR являются составной частью комплексной структурированной кабельной системы SNR, и уже давно зарекомендовали себя как отличное решение для построения локальных информационных сетей любого масштаба, особенно, по соотношению цена/качество.
Варианты неэкранированных коммутационных шнуров SNR в LSZH-оболочке
| Артикул | Конструкция | Количество пар | Категория | Длина | Материал внешней оболочки | Диаметр токопроводящей жилы | Цвет внешней оболочки |
| SNR-UU4-5E-003-LST-RD | U/UTP | 4 | 5e | 30см | LSZH | 0.48 (7х0.16) | красный |
| SNR-UU4-5E-005-LST-RD | U/UTP | 4 | 5e | 50см | LSZH | 0.48 (7х0.16) | красный |
| SNR-UU4-5E-010-LST-RD | U/UTP | 4 | 5e | 100см | LSZH | 0.48 (7х0.16) | красный |
| SNR-UU4-5E-015-LST-RD | U/UTP | 4 | 5e | 150см | LSZH | 0.48 (7х0.16) | красный |
| SNR-UU4-5E-020-LST-RD | U/UTP | 4 | 5e | 200см | LSZH | 0.48 (7х0.16) | красный |
| SNR-UU4-5E-030-LST-RD | U/UTP | 4 | 5e | 300см | LSZH | 0.48 (7х0.16) | красный |
| SNR-UU4-5E-050-LST-RD | U/UTP | 4 | 5e | 500см | LSZH | 0.48 (7х0.16) | красный |
| SNR-UU4-5E-075-LST-RD | U/UTP | 4 | 5e | 750см | LSZH | 0.48 (7х0.16) | красный |
| SNR-UU4-5E-100-LST-RD | U/UTP | 4 | 5e | 10м | LSZH | 0.48 (7х0.16) | красный |
| SNR-UU4-5E-003-LST-GY | U/UTP | 4 | 5e | 30см | LSZH | 0.48 (7х0.16) | серый |
| SNR-UU4-5E-005-LST-GY | U/UTP | 4 | 5e | 50см | LSZH | 0.48 (7х0.16) | серый |
| SNR-UU4-5E-010-LST-GY | U/UTP | 4 | 5e | 100см | LSZH | 0.48 (7х0.16) | серый |
| SNR-UU4-5E-015-LST-GY | U/UTP | 4 | 5e | 150см | LSZH | 0.48 (7х0.16) | серый |
| SNR-UU4-5E-020-LST-GY | U/UTP | 4 | 5e | 200см | LSZH | 0.48 (7х0.16) | серый |
| SNR-UU4-5E-030-LST-GY | U/UTP | 4 | 5e | 300см | LSZH | 0.48 (7х0.16) | серый |
| SNR-UU4-5E-050-LST-GY | U/UTP | 4 | 5e | 500см | LSZH | 0.48 (7х0.16) | серый |
| SNR-UU4-5E-075-LST-GY | U/UTP | 4 | 5e | 750см | LSZH | 0.48 (7х0.16) | серый |
| SNR-UU4-5E-100-LST-GY | U/UTP | 4 | 5e | 10м | LSZH | 0.48 (7х0.16) | серый |
| SNR-UU4-5E-003-LST-BL | U/UTP | 4 | 5e | 30см | LSZH | 0.48 (7х0.16) | синий |
| SNR-UU4-5E-005-LST-BL | U/UTP | 4 | 5e | 50см | LSZH | 0.48 (7х0.16) | синий |
| SNR-UU4-5E-010-LST-BL | U/UTP | 4 | 5e | 100см | LSZH | 0.48 (7х0.16) | синий |
| SNR-UU4-5E-015-LST-BL | U/UTP | 4 | 5e | 150см | LSZH | 0.48 (7х0.16) | синий |
| SNR-UU4-5E-020-LST-BL | U/UTP | 4 | 5e | 200см | LSZH | 0.48 (7х0.16) | синий |
| SNR-UU4-5E-030-LST-BL | U/UTP | 4 | 5e | 300см | LSZH | 0.48 (7х0.16) | синий |
| SNR-UU4-5E-050-LST-BL | U/UTP | 4 | 5e | 500см | LSZH | 0.48 (7х0.16) | синий |
| SNR-UU4-5E-075-LST-BL | U/UTP | 4 | 5e | 750см | LSZH | 0.48 (7х0.16) | синий |
| SNR-UU4-5E-100-LST-BL | U/UTP | 4 | 5e | 10м | LSZH | 0.48 (7х0.16) | синий |
| SNR-UU4-5E-003-LST-BK | U/UTP | 4 | 5e | 30см | LSZH | 0.48 (7х0.16) | чёрный |
| SNR-UU4-5E-005-LST-BK | U/UTP | 4 | 5e | 50см | LSZH | 0.48 (7х0.16) | чёрный |
| SNR-UU4-5E-010-LST-BK | U/UTP | 4 | 5e | 100см | LSZH | 0.48 (7х0.16) | чёрный |
| SNR-UU4-5E-015-LST-BK | U/UTP | 4 | 5e | 150см | LSZH | 0.48 (7х0.16) | чёрный |
| SNR-UU4-5E-020-LST-BK | U/UTP | 4 | 5e | 200см | LSZH | 0.48 (7х0.16) | чёрный |
| SNR-UU4-5E-030-LST-BK | U/UTP | 4 | 5e | 300см | LSZH | 0.48 (7х0.16) | чёрный |
| SNR-UU4-5E-050-LST-BK | U/UTP | 4 | 5e | 500см | LSZH | 0.48 (7х0.16) | чёрный |
| SNR-UU4-5E-075-LST-BK | U/UTP | 4 | 5e | 750см | LSZH | 0.48 (7х0.16) | чёрный |
| SNR-UU4-5E-100-LST-BK | U/UTP | 4 | 5e | 10м | LSZH | 0.48 (7х0.16) | чёрный |
| Технические характеристики | |
|---|---|
| Категория патч-корда | 5e |
| Полоса пропускания, МГц | 100 |
| Конструкция | U/UTP |
| Тип экрана | Отсутствует |
| Количество пар | 4 |
| Материал проводников | Медь (Сu) |
| Тип проводников | Многожильный |
| Диаметр проводников, мм | 0,48 (7х0,16) |
| Материал изоляции проводников | Полиэтилен высокой плотности (HDPE) |
| Материал оболочки | LSZH |
| Цвет оболочки патч-корда | Серый |
| Длина патч-корда, м | 1,5 |
| Максимальный ток, А | 1,5 |
| Номинальное рабочее напряжение, В | 48 |
| Электрическая прочность диэлектрика | 1000В / 1мин |
| Сопротивление изоляции, мОм | ≥ 500 |
| Контактное сопротивление, мОм | ≤20 |
| Диапазоны температур | |
| Температура хранения, °C | от -20 до 60 |
| Температура монтажа, °C | от 0 до 50 |
| Температура эксплуатации, °C | от -20 до 50 |
