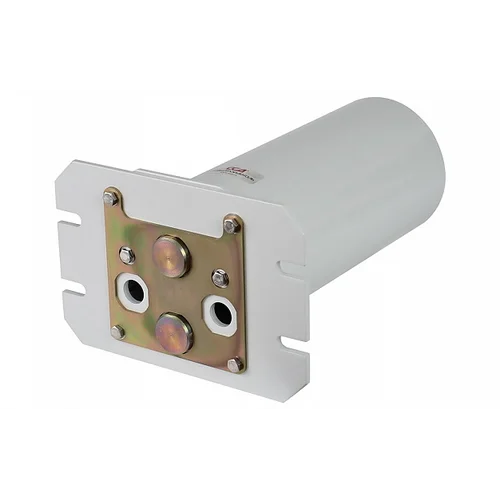

Муфты МОПГ-М-1, предназначены для прямого и разветвительного сращивания строительных длин оптических кабелей типа ОКГТ, встроенных в грозозащитные тросы ЛЭП, а также самонесущих диэлектрических оптических кабелей с броней из арамидных нитей или стеклопластиковых прутков, используемых в качестве ответвляющихся.
Корпус муфты полностью металлический. Способ герметизации корпуса механический при помощи эластичной кольцевой прокладки и четырех затяжных болтов крепления кожуха к оголовнику.
В муфту можно ввести до четырёх оптических кабелей. Для ввода кабелей в муфту используются специальные кабельные вводы, устанавливаемые в отверстия оголовника. Комплекты кабельных вводов подбираются в зависимости от конструкции и диаметра кабелей. Неиспользуемые порты ввода закрываются заглушками. Герметизация мест установки корпусов кабельных вводов и заглушек осуществляется с помощью эластичных кольцевых прокладок. В комплекты поставки муфт входят две заглушки с прокладками и крепёжными гайками. Комплекты кабельных вводов в комплекты поставки не входят и приобретаются отдельно.

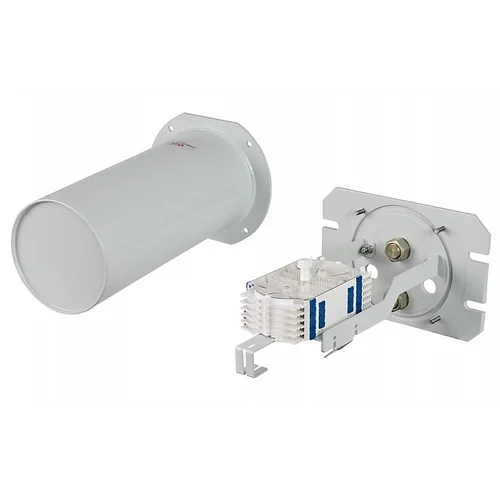

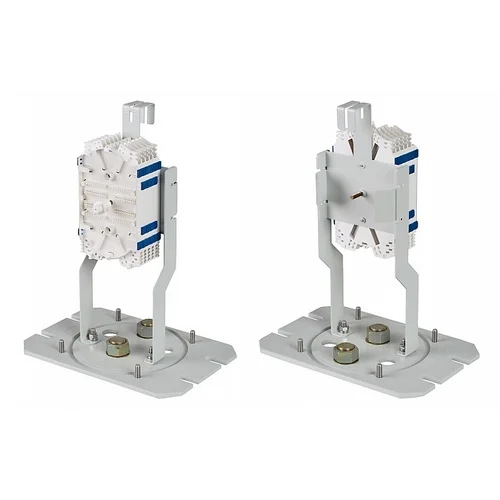

Модификации муфты оснащаются различными типами кассет. В муфту МОПГ-М-1/128 можно установить до 4 кассет КУ-3260 с ложементами для укладки гильз КДЗС-6030 (длина 60 мм, диаметр 3 мм после усадки). Общая ёмкость такой муфты 128 сростков ОВ. В муфте МОПГ-М-1/216 устанавливается до 6-ти кассет КТ-3645 с встроенными ложементами для КДЗС-4525 (длина 45 мм, диаметр 2,5 мм после усадки). Ёмкость муфты 216 сростков ОВ.
Для установки муфт на опорах ЛЭП используют специальные кронштейны и барабаны шлейфовые вращающейся конструкции для размещения технологического запаса ОКГТ и ответвительного диэлектрического кабеля.
Характеристики | |
---|---|
Тип конструкции | Тупиковая |
Тип герметизации | Механическая |
Количество соединяемых волокон | 216 |
Количество кабельных вводов | 4 |
Диаметр кабельных вводов, мм | 9 - Ø20 |
Количество сплайс-кассет | 6 |
Тип используемых сплайс-кассет | КТ-3645 |
Температура эксплуатации, °C | от -60 до 70 |
ВЕС, КГ | 6,5 |
Комплект поставки | Кожух 1 шт. Основание 1 шт. Кассета КТ-3645 6 шт. Крышка кассеты 1 шт. Гильзы КДЗС 4525 220 шт. Пинцет для укладки КДЗС 1 шт. Заглушка 2 шт. Комплект деталей для монтажа (стяжки, маркеры) 6 шт. Перчатки х/б 1 пара Силикагель 1 шт. |
