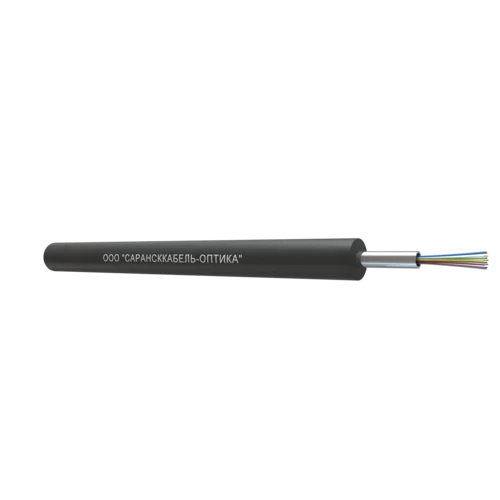

Назначение:
Кабель марки ОКЛс предназначен для прокладки в специальных трубах, внутри зданий по стенам, в вертикальных и горизонтальных кабелепроводах, в кабельной канализации, коллекторах и туннелях. Кабель марки ОКЛс в негорючем исполнении предназначен для прокладки при повышенных требованиях по пожарной безопасности.
Кабели марки ОКЛс в пожаробезопасном огнестойком исполнении категории нг(A)-FRHFLTx применяются для прокладки в системах противопожарной защиты, а также в других системах, которые должны сохранять работоспособность в условиях пожара, в зданиях детских дошкольных образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, спальных корпусах образовательных учреждений интернатного типа и детских учреждений.
Описание конструкции:
Кабель состоит из сердечника – модуля из нержавеющей стали. Внутри оптического модуля свободно уложены оптические волокна. Свободное пространство внутри оптического модуля заполнено гидрофобным заполнителем. Поверх сердечника – модуля накладывается полиэтилен высокой плотности.

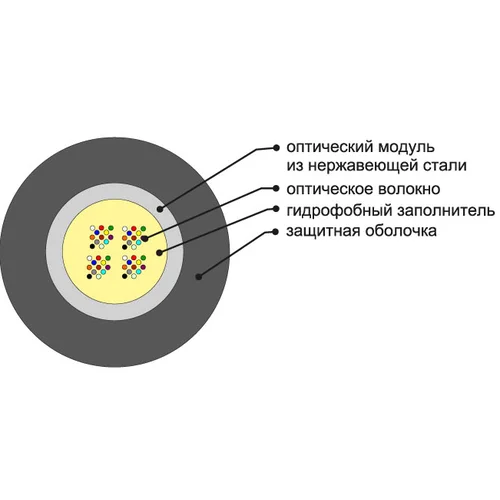

1. Оптическое волокно
2. Оптический модуль из нержавеющей стали, заполненный гидрофобным гелем
3. Защитная оболочка
В случае изготовления кабеля с повышенными требованиями по пожарной безопасности оболочка кабеля выполняется из безгалогенного негорючего компаунда. При количестве волокон более 12 для идентификации используется кольцевая покраска и/или группирование в пучки с помощью идентификационных нитей.
Кабель содержит волокна Corning SMF-28® Ultra (более подробно в разделе "Ссылки и загрузки").
Размеры и вес деревянных барабанов
Тип барабана | А Диаметр щеки (мм) |
C Диаметр шейки (мм) |
D Длина шейки (мм) |
B Габаритная ширина (мм) |
Вес барабана (кг) |
10 | 1000 | 545 | 500 | 646 | 80 |
12 | 1220 | 650 | 500 | 650 | 110 |
12а | 1220 | 650 | 710 | 864 | 130 |
14 | 1400 | 750 | 710 | 875 | 155 |
16а | 1600 | 800 | 800 | 970 | 295 |
18 У | 1800 | 1120 | 900 | 1120 | 520 |
18а У | 1800 | 900 | 900 | 1120 | 520 |
20 У | 2000 | 1220 | 1000 | 1250 | 805 |
Характеристики | |
---|---|
Тип оптического кабеля | В кабельную канализацию |
Диэлектрическая конструкция | Нет |
Количество волокон | 24 |
Тип волокна | SM (G.652.D) |
Типовое затухание, дБ/км | ≦0,32 (1310 нм) / ≦0,18 (1550 нм) |
Диаметр кабеля, мм | 5,8 |
Тип брони | Стальная трубка |
Стойкость к растяжению, кН | 1.5 |
Материал оболочки | нг(А)-HF |
Цвет оболочки | Черный |
Температура монтажа, °C | от -30 до 50 |
Температура хранения, °C | от -30 до 50 |
Температура эксплуатации, °C | от -60 до 70 |
Масса кабеля, кг/км | 38 |
Стандартная строительная длина, км | 4 |
