Внимание! Кабель не требует перемотки и отгружается на заводских барабанах по 1км. Каждый барабан дополнительно упакован в индивидуальную картонную коробку.
Назначение:
Абонентский оптический кабель Alpha Mile Flex FTTH/FTTx (604-04-XX*) предназначен для прокладки внутри помещений, чердачных помещений, в трубах, кабель-каналах, лотках. Так же допускается протяжка между зданиями и опорами. Применяется в FTTH/FTTx сетях, где требуется минимальные геометрические размеры оболочки, вместе с тем должна обеспечиваться надежная защита волокна от климатических и механических воздействий. Особая скругленная форма кабеля обеспечивает минимальное трение при прокладке кабеля методом протяжки.
Конструкция:

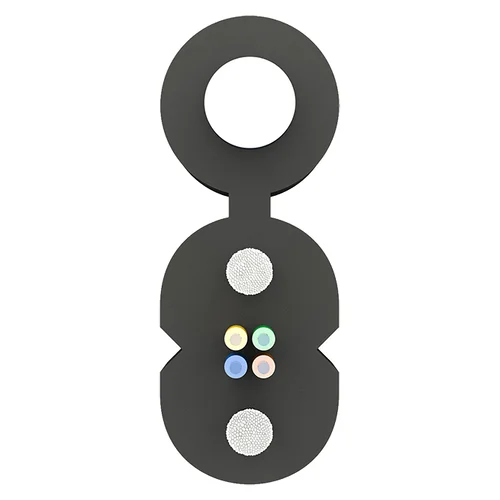

Кабель может содержать от одного до восьми оптических волокон, соответствующих рекомендации ITU-T G.657.А2 (одномодовое волокно с подавленным «водяным пиком» и уменьшенными потерями на изгибе). Конструкция представляет собой самонесущий волоконно-оптически кабель (далее ВОК). Устойчивость к растягивающей нагрузке кабелю придают два силовых элемента из FRP диаметром 0,5 мм и дополнительный силовой элемент из стальной оцинкованной проволоки диаметром 1.0 мм. Наружная оболочка изготовлена из LSZH (Low Smoke Zero Halogen) компаунда. Использование кабелей в такой оболочке необходимо при их прокладке в местах, где может возникнуть угроза отравления людей продуктами горения в случае пожара. Особенностью состава оболочки является полное отсутствие токсичных галогенных газов и низкое выделение дыма в процессе горения.
*ХХ - количество оптических волокон.
Характеристики | |
---|---|
Тип оптического кабеля | Абонентский Drop |
Диэлектрическая конструкция | Нет |
Количество волокон | 4 |
Тип волокна | SM (G.657.A2) |
Минимально допустимый радиус изгиба, мм | 15 (статический) 30 (динамический) 120 (с дополнительным несущим элементом) |
Типовое затухание, дБ/км | ≦0,40 (1310 нм) / ≦0,30 (1550 нм) |
Габаритные размеры кабеля, мм | 5,2х2,0 |
Силовой элемент | Два стеклопластиковых прутка |
Диаметр силового элемента, мм | 0,50 |
Дополнительный силовой элемент | Стальная проволока |
Диаметр дополнительного силового элемента, мм | 1,0 |
Кратковременная растягивающая нагрузка, кН | 0,37 (напряжение волокна ≤0.25%) 0,5 (напряжение волокна ≤0.33%) 0,9 (напряжение волокна ≤0.60%) |
Разрывная нагрузка, кН | 1,5 |
Материал оболочки | LSZH |
Цвет оболочки | Черный |
Температура монтажа, °C | от -10 до 70 |
Температура хранения, °C | от -60 до 70 |
Температура эксплуатации, °C | от -40 до 70 |
Масса кабеля, кг/км | 17 |
Стандартная строительная длина, км | 1 |
Размер упаковки, мм | 370х275х370 |
