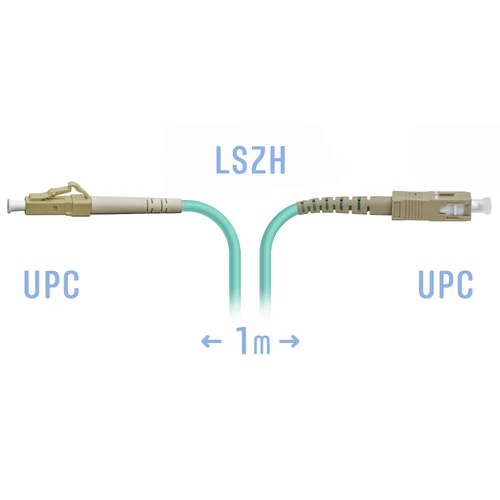

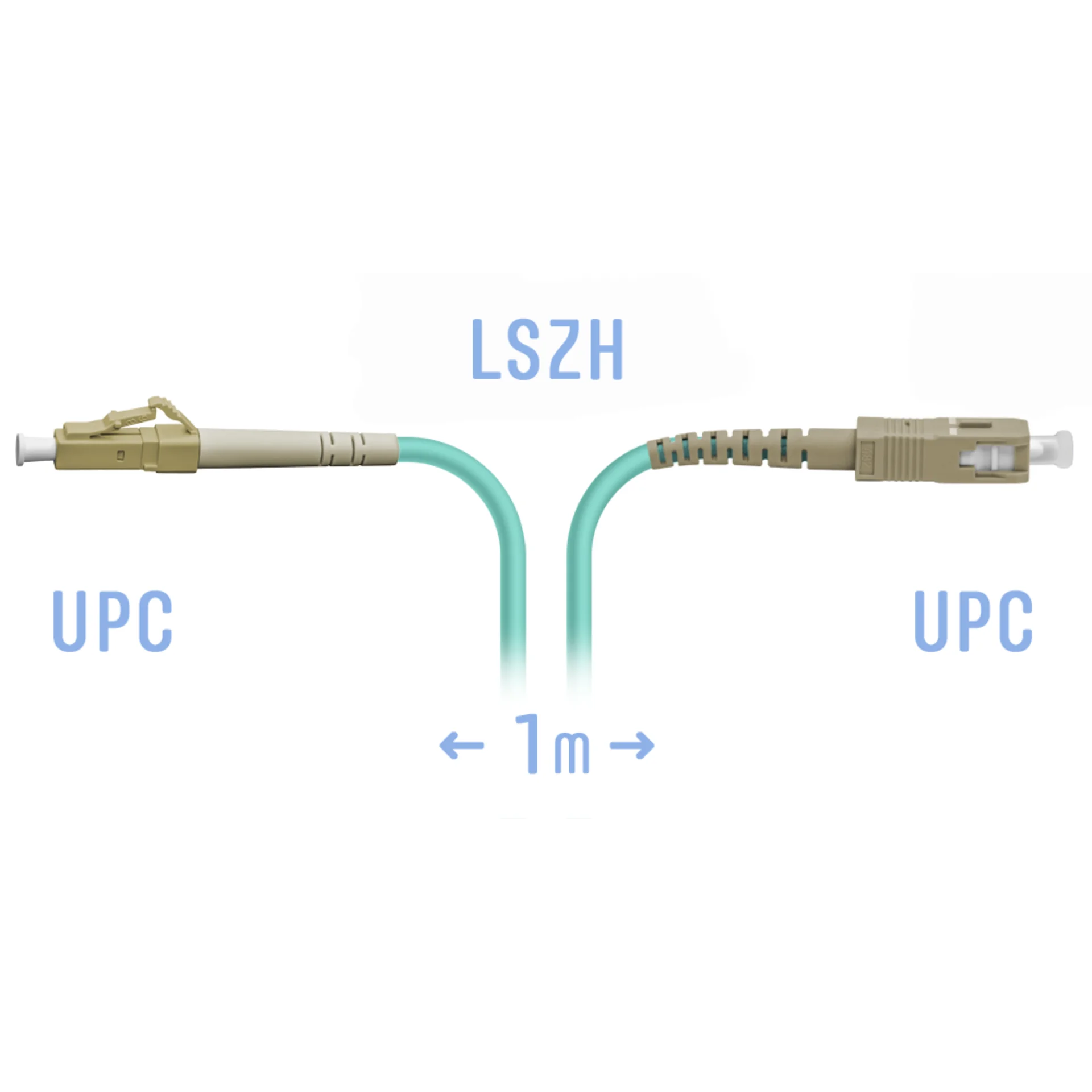

Оптический патчкорд предназначен для подключения функциональных блоков оптического телекоммуникационного оборудования между собой и к оптическому распределительному оборудованию (кроссу). Оптический патчкорд LC/UPC - SC/UPC представляет собой отрезок симплексного оптического кабеля длиной 1 метр и внешним диаметром 3 мм, оконцованный с одной стороны коннектором LC и SC - с другой, тип полировки UPC (Ultra Physical Contact).
Наружная оболочка оптического кабеля изготовлена из LSZH (Low Smoke Zero Halogen).
Преимуществом патчкордов LC-SC является надежность разъемного соединения и малый уровень прямых потерь.
Основные характеристики:
- малые вносимые потери;
- малое отражение;
- хорошая воспроизводимость;
- хорошая заменяемость;
- высокая температурная стабильность.
Область применения:
- абонентское телевидение, FTTH, LAN;
- волоконо-оптические датчики;
- оптоволоконные системы передачи данных;
- оптоволоконные сети доступ;
- оборудование для диагностики.
По желанию заказчика изготовляем патчкорды:
- разной длины;
- с любой категорией волокна: OM3, OM4, OM5;
- с любым типом коннектров;
- типом полировки.
Технические характеристики | |
---|---|
Тип патчкорда | Распределительный (Simplex) |
Тип волокна | MM (OM3) |
Тип коннектора A | LC |
Тип коннектора B | SC |
Тип полировки коннектора A | UPC |
Тип полировки коннектора B | UPC |
Материал пластика | Соответствует UL94V-0 |
Длина патч-корда, м | 1 |
Диаметр кабеля, мм | 3,0 |
Материал оболочки | LSZH |
Цвет оболочки | Желтый |
Типичные вносимые потери, дБ | 02±01 |
Максимальные вносимые потери, дБ | 0,5 |
Воспроизводимость, дБ | ≤0,10 |
Заменяемость, дБ | ≤0,20 |
Обратное отражение, дБ | ≥50 |
Минимальный радиус изгиба, мм | 30 |
Количество подключений | Более 1000 раз |
Диапазоны температур | |
Температура хранения, °C | от -40 до 70 |
Температура эксплуатации, °C | от -20 до 70 |
